Izolowany akustycznie płaski wentylator skrzynkowy do powietrza nawiewanego z dwoma filtrami powietrza
KFR 9030-F
Produkt nie jest już dostępnyProducent: MAICO
Izolowany akustycznie płaski wentylator skrzynkowy do powietrza nawiewanego z wentylatorem odśrodkowym,... Więcej informacji
Karta danych wyrobu

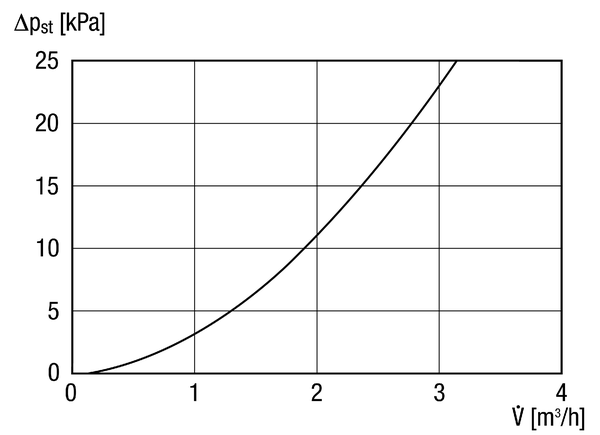

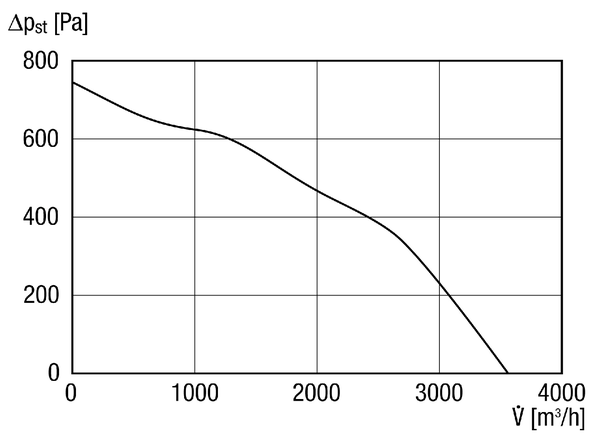

Charakterystyka
Rysunek wymiarowy

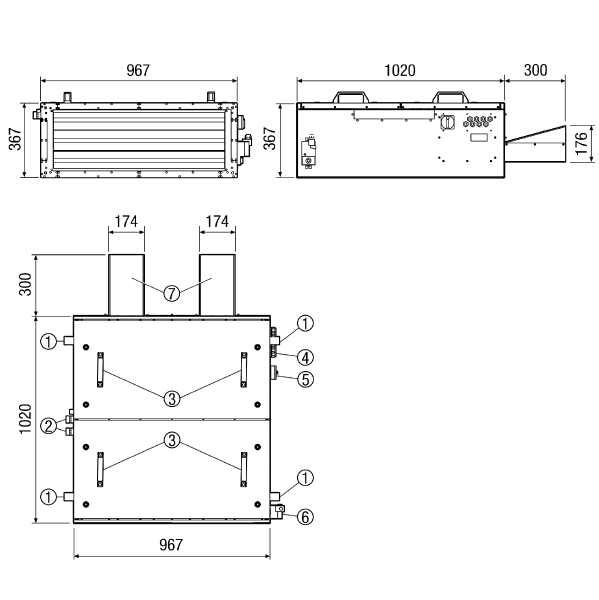

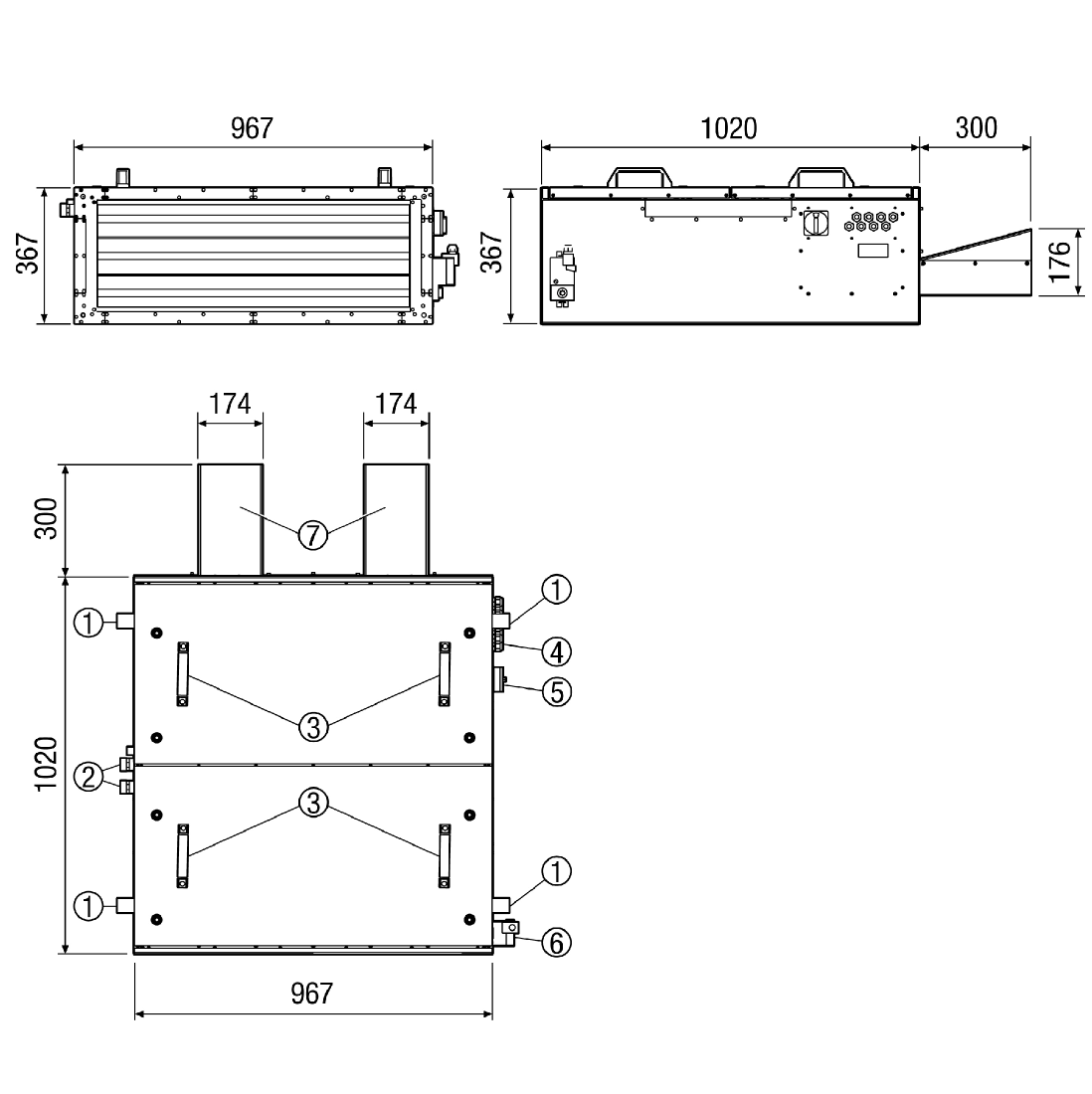

KFR 9030-F - Rysunek wymiarowy [mm]
- Kątownik montażowy (pozycja zmienna)
- Podłączenie ciepłej wody dla wodnej nagrzewnicy powietrza 3/4" gwint zewnętrzny (do wyboru również przyłącze po przeciwległej stronie)
- Uchwyt montażowy
- Przyłącza elektryczne
- Skrzynka zacisków dla wentylatora
- Siłownik klapy
- Dyfuzor
Dane Techniczne
KFR 9030-F - Dane Techniczne
Akcesoria
KFR 9030-F - Akcesoria
Dedykowane Akcesoria
| Typ wyrobu | Nazwa | Nr kat. | Cena*(EUR) | Działanie |
|---|---|---|---|---|
| Filtr powietrza, wymienny | KFF 9030-5 | 0093.1216 | na żądanie | |
| Filtr powietrza, wymienny | KFF 9030-7 | 0093.1219 | na żądanie |
Akcesoria ogólne
| Typ wyrobu | Nazwa | Nr kat. | Cena*(EUR) | Działanie |
|---|---|---|---|---|
| Kratka zewnętrzna | LZP-R 93 Produkt nie jest już dostępny | 0151.0388 | na żądanie | |
| Złączka elastyczna | ELP 93 Produkt nie jest już dostępny | 0092.0263 | na żądanie | |
| Kanałowy tłumik akustyczny | KSP 93/28 Produkt nie jest już dostępny | 0092.0504 | na żądanie |
Opis wyrobu
Opisproduktu
KFR 9030-F
krótki opis
Izolowany akustycznie płaski wentylator skrzynkowy do powietrza nawiewanego z wentylatorem odśrodkowym, żaluzją, filtrem powietrza F5, filtrem powietrza F7 i wodną nagrzewnicą powietrza, wymiar kanału 900 mm x 300 mmOpis wyrobu
Wersja KFR-K, KFD-K powietrze nawiewane z dwoma filtrami powietrza (F5 i F7)
- Izolowany akustycznie płaski wentylator skrzynkowy do wentylacji.
- Z wentylatorem, żaluzją z siłownikiem, filtrem powietrza i wodną nagrzewnicą powietrza.
- Z panelem obsługi dla urządzenia do wentylacji nawiewnej i wywiewnej.
- Przyłącza dla wodnej nagrzewnicy powietrza można umieścić do wyboru na jednym lub na drugim dłuższym boku.
Cechy
- Kompaktowe urządzenie dla powietrza nawiewanego lub wywiewanego.
- Obudowa izolowana jest termicznie i akustycznie warstwą wełny mineralnej grubości 30 mm.
- Wewnętrzne straty ciśnienia są bardzo małe dzięki dużym powierzchniom przepływu. Obudowa jest bardzo szczelna i gładka od wewnątrz i z zewnątrz. Dzięki temu bardzo cichy, z małą ilością wewnętrznych odgłosów powietrza, łatwy do czyszczenia.
- Szybka i prosta instalacja dzięki temu, że wszystkie komponenty są wstępnie zmontowane i gotowe do eksploatacji.
- Panel obsługi należy do zakresu dostawy urządzenia do wentylacji nawiewnej.
- Wskazówki dotyczące obliczeń dla wodnej nagrzewnicy powietrza można pobrać z Internetu.
- Stopień ochrony IP 43.
Panel obsługi
- Za pomocą jednego panelu obsługi można sterować jednym płaskim wentylatorem skrzynkowym dla powietrza nawiewanego i jednym płaskim wentylatorem skrzynkowym dla powietrza wywiewanego.
- Płaski wentylator skrzynkowy dla powietrza nawiewanego KFR / KFD i KFR-K / KFD-K: Panel obsługi zawarty w zakresie dostawy.
- Płaski wentylator skrzynkowy dla powietrza wywiewanego KFR-A / KFD-A: Brak panelu obsługi, sterowanie za pośrednictwem panelu obsługi płaskiego wentylatora skrzynkowego dla powietrza nawiewanego lub transformatora.
- Jeżeli do panelu obsługi nie jest podłączony żaden KFR-A / KFD-A, możliwe jest zamiast tego regulowanie regulowanego transformatorowo wentylatora 230 V (np. EKR, ESQ). Uwaga: Prąd pobierany przez urządzenie do wentylacji wywiewnej nie może przekroczyć prądu pobieranego przez urządzenie do wentylacji nawiewnej.
- Panel obsługi realizuje następujące funkcje:
- wybór trybu pracy (powietrze nawiewane / powietrze obiegowe).
- 3-stopniowe sterowanie wentylatora
- wskazanie aktualnego trybu pracy i temperatury zadanej
- określenie wartości zadanej temperatury na panelu obsługi
- wysterowanie nastawnika np. obwodu ogrzewania lub chłodzenia
- sygnał zwolnienia do chłodziarki
- wysterowanie pompy obiegowej ogrzewania
- wskaźnik zakłócenia z diodą LED i kodem błędu na panelu obsługi
- ograniczenie minimalnej i maksymalnej temperatury powietrza nawiewanego
- kontrola zabezpieczenia przeciwmrozowego wodnej nagrzewnicy powietrza
- kontrola filtra powietrza za pomocą pomiaru różnicy ciśnień
- Czujnik temperatury pokojowej wbudowany w panelu obsługi.
- wysterowanie siłownika klapy zamykającej
Wskazówki montażowe
- Dzięki efektywnej izolacji akustycznej i cieplnej urządzenie może być montowane bezpośrednio w sufitach podwieszanych.
- Kątownik montażowy zawarty w zakresie dostawy.
- Montować tylko poziomo.
Schematy połączeń
KFR 9030-F - Schematy połączeń

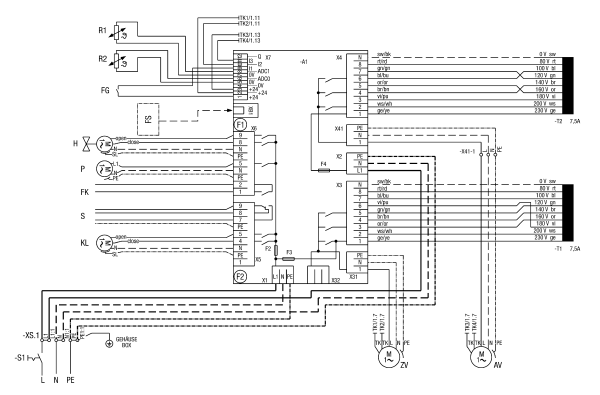

Schemat połączeń KFR 9030, KFR 9030-K i KFR 9030 F
ZV - wentylator nawiewny
AV - wentylator wywiewny
TK1 - styk termiczny wentylatora nawiewnego
TK2 - styk termiczny wentylatora nawiewnego
TK3 - styk termiczny wentylatora wywiewnego
TK4 - styk termiczny wentylatora wywiewnego
R1 - zabezpieczenie przeciwmrozowe
R2 - czujnik temperatury NTC
FG - urządzenie zwalniające, zestyk bezpotencjałowy
FS - panel obsługi
H - ogrzewanie
P - pompa obiegowa
FK - zwolnienie chłodziarki
S - zakłócenie urządzenia
KL - napęd klapy
U - zasilanie 1 x 230 V / N / 50 Hz
SE - bezpiecznik zewnętrzny 16 A
