ECA 120 F - Charakterystyka
U = 230 wzgl. 24 V
f = 50 Hz
n = 2600 obr-1
Wentylator dla małych pomieszczeń
ECA 120 F
Producent: MAICO
Ze stałą wewnętrzną kratką i sterowaniem foto-elektrycznym
Przykłady zastosowań: Łazienka, WC, Pomieszczenie magazynowe, Spiżarnia, Piwnica
Karta danych wyrobu
Charakterystyka
Rysunek wymiarowy
ECA 120 F - Rysunek wymiarowy [mm]
- przepust kablowy
Dane Techniczne
ECA 120 F - Dane Techniczne
Akcesoria / Części zamienne
ECA 120 F - Akcesoria / Części zamienne
Akcesoria ogólne
Części zamienne
| Typ wyrobu | Nazwa | Nr kat. | Cena*(EUR) | Działanie |
|---|---|---|---|---|
| Osłona | ABD ECA 120 1 | E059.1010.9000 | na żądanie | |
| Płytka obwodu drukowanego | PL ECA 100/120 F | E101.1255.0000 | na żądanie |
Opis wyrobu
Opisproduktu
ECA 120 F
krótki opis
Ze stałą wewnętrzną kratką i sterowaniem foto-elektrycznymOpis wyrobu
Wersja ze sterowaniem fotoelektrycznym
- Jest to produkt niewymagający stosowania barier ze względu na możliwość automatycznego włączania/wyłączania go przy użyciu układu sterowania fotoelektrycznego.
- Sterowanie fotoelektryczne włącza wentylator, gdy zostanie przekroczone minimalne natężenie oświetlenia w pomieszczeniu, np. gdy zostanie włączona lampa.
- Włączenie przy natężeniu min. 30 luksów (przy urządzeniu).
- Jasność wyłączenia maks. 0,3 luksa (przy urządzeniu).
- Instalacja przełącznika nie jest konieczna.
- Opóźnienie włączenia ok. 50 sekund.
- Czas wybiegu ok. 6 min.
- Wariant połączeń: wentylator może być wyłączany niezależnie od oświetlenia pomieszczenia przez dodatkowy przełącznik (patrz schematy połączeń w Internecie).
- Bez możliwości regulacji obrotów.
Cechy
- Duża wydajność powietrza mimo kompaktowych rozmiarów.
- Połączenie dużej wydajności powietrza z wysoką wartością ciśnienia.
- Termiczne zabezpieczenie przeciążeniowe.
- Obudowa wykonana z tworzywa sztucznego odpornego na uderzenia.
- Klasa ochrony II.
- Ze znakiem VDE GS, wyjątek: ECA 120 24 V.
- Z uszczelkami zabezpieczającymi przed wnikaniem skroplin w przypadku montażu sufitowego.
- Regulacja prędkości obrotowej wentylatorów typoszeregu ECA, wersja standardowa jako opcja.
- Kolor biały, podobny do RAL 9016.
Silnik
- Wytrzymały silnik z łożyskami kulkowymi, niewymagający konserwacji.
- Nadaje się do pracy ciągłej.
Wskazówki montażowe
- Łatwy i szybki demontaż pokrywy.
- Wentylator można szybko zamocować w kanale przy pomocy 2 sprężystych zaczepów.
Przyłącze elektryczne
- Przyłącze elektryczne może być wykonane jako natynkowe lub podtynkowe.
Wskazówki dotyczące bezpieczeństwa
- Wentylatory ECA 120 o stopniu ochrony IP 45 mogą być stosowane w strefie zagrożenia porażeniowego 1 według normy DIN VDE 0100-701.
- Szczegóły patrz wskazówki dotyczące planowania.
Wersje specjalne
- Na zapytanie i za dopłatą dostępna jest wersja specjalna z nastawianym łącznikiem czasowym zwłocznym.

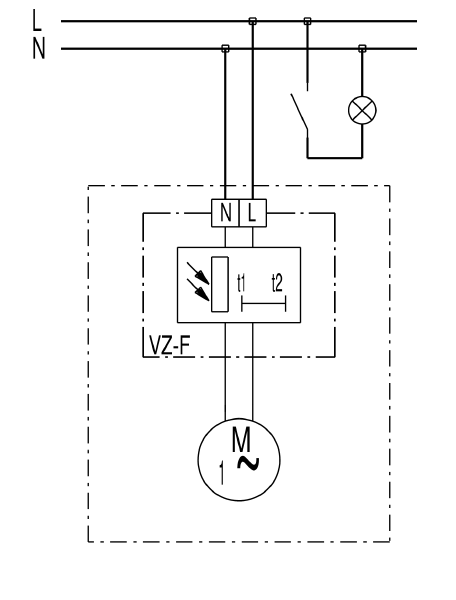

Schematy połączeń
ECA 120 F - Schematy połączeń
