Wentylator dla małych pomieszczeń

ECA piano Standard

Numer artykułu: 0084.0080
Producent: MAICO
Wyjątkowo ciche wentylatory do małych pomieszczeń - wersja standardowa
Przykłady zastosowań: Łazienka, WC, Pomieszczenie magazynowe, Spiżarnia, Piwnica
Karta danych wyrobu
ECA piano Standard IM0009943.PNG Wyjątkowo ciche wentylatory do małych pomieszczeń - wersja standardowa
ECA piano Standard IM0008446.PNG Wyjątkowo ciche wentylatory do małych pomieszczeń - wersja standardowa

Charakterystyka

ECA piano Standard - Charakterystyka

Rysunek wymiarowy

ECA piano Standard - Rysunek wymiarowy [mm]

  1. przepust kablowy

Dane Techniczne

ECA piano Standard - Dane Techniczne

Artykuł ECA piano Standard
Wykonanie Wykonanie standardowe
Wydajność powietrza 80 m³/h
Prędkość obrotów 2.400 1/min
z możliwością regulacji obrotów
Możliwość pracy nawrotnej
Typ napięcia Prąd zmienny
Napięcie znamionowe 230 V
Częstotliwość sieci 50 Hz / 60 Hz
Wydajność nominalna 8 W
IMax 0,06 A
Stopień ochrony IP X4
Kabel zasilający 3 x 1,5 mm²
Miejsce montażu Ściana / Sufit
Rodzaj montażu natynkowy
Pozycja montażowa bez znaczenia
Materiał Tworzywo sztuczne
Kolor biel drogowa, podobna do RAL 9016
Ciężar 0,5 kg
Ciężar z opakowaniem 0,61 kg
Wielkość nominalna 100 mm
Szerokość 151 mm
wysokość 151 mm
Głębokość 104 mm
Szerokość z opakowaniem 160 mm
Wysokość z opakowaniem 160 mm
Głębokość z opakowaniem 130 mm
Temperatura powietrza przetłaczanego przy IMax 40 °C
Poziom ciśnienia akustycznego 26 dB(A) / Odległość 3 m, warunki pola swobodnego
Jednostka opakowaniowa 1 sztuka
Asortyment A
GTIN (EAN) 4012799840800
Numer katalogowy 0084.0080

Akcesoria / Części zamienne

ECA piano Standard - Akcesoria / Części zamienne

Dedykowane Akcesoria

Typ wyrobu Nazwa Nr kat. Cena*(EUR) Działanie
Płyta montażowa ZM 11 0059.0696 na żądanie
  • Do notatnika

Akcesoria ogólne

Typ wyrobu Nazwa Nr kat. Cena*(EUR) Działanie
Wylot dachowy DF - - -
Dachówka DP - - -
Obejma mocująca BS - - -
Kratka przeciwdeszczowa RG - - -
Dachówka DP - - -
Żaluzja AP 100 0059.1058 na żądanie
  • Do notatnika
Żaluzja AP 100 B 0059.0957 na żądanie
  • Do notatnika
Kratka zewnętrzna SG 100 0059.1054 na żądanie
  • Do notatnika
Kratka zewnętrzna SG 100 B 0059.0958 na żądanie
  • Do notatnika
tuleja ścienna WH 100 0059.1030 na żądanie
  • Do notatnika
Przepust powietrza zewnętrznego ALD 10 0152.0054 na żądanie
  • Do notatnika
Przepust powietrza zewnętrznego ALD 125 Produkt wycofywany 0152.0067 na żądanie
  • Do notatnika
Przepust powietrza zewnętrznego ALD 125 VA Produkt wycofywany 0152.0068 na żądanie
  • Do notatnika
Przepust powietrza zewnętrznego ALD 160 Produkt wycofywany 0152.0069 na żądanie
  • Do notatnika
Przepust powietrza zewnętrznego ALD 160 VA Produkt wycofywany 0152.0070 na żądanie
  • Do notatnika
Żaluzja wewnętrzna, elektryczna AE 10/1 0151.0400 na żądanie
  • Do notatnika
Drzwiowe kratki wentylacyjne MLK 30 biala 0151.0123 na żądanie
  • Do notatnika
Drzwiowe kratki wentylacyjne MLK 45 biala 0151.0126 na żądanie
  • Do notatnika
Aluminiowy przewód giętki AFR 100 0055.0090 na żądanie
  • Do notatnika
Regulator obrotów STX 1,5 0157.1561 na żądanie
  • Do notatnika
Regulator obrotów, tablica rozdzielcza STSX 2,5 0157.1564 na żądanie
  • Do notatnika
Łącznik czasowy zwłoczny VZ 6 0157.0820 na żądanie
  • Do notatnika
Łącznik czasowy zwłoczny VZ 12 0157.0821 na żądanie
  • Do notatnika
Łącznik czasowy zwłoczny VZ 24 C 0157.0822 na żądanie
  • Do notatnika
Łącznik sterowania przerywanego VZI 10 0157.0823 na żądanie
  • Do notatnika
Przekaźnik opóźnionego wyłączenia NRS 10 0157.0805 na żądanie
  • Do notatnika
Higrostat HY 230 0157.0126 na żądanie
  • Do notatnika
Higrostat HY 230 I 0157.0127 na żądanie
  • Do notatnika
Łącznik radiowy XS 1 Produkt nie jest już dostępny 0157.0344 na żądanie
  • Do notatnika
Odbiornik radiowy XE 1 Produkt nie jest już dostępny 0157.0343 na żądanie
  • Do notatnika
Przepust powietrza zewnętrznego ALD 10 T Produkt nie jest już dostępny 0152.0055 na żądanie
  • Do notatnika
Przepust powietrza zewnętrznego ZE 45 F biala Produkt nie jest już dostępny 0152.0044 na żądanie
  • Do notatnika
Regulator obrotów ST 1 Produkt nie jest już dostępny 0157.0810 na żądanie
  • Do notatnika
Regulator obrotów STU 1 Produkt nie jest już dostępny 0157.0814 na żądanie
  • Do notatnika
Regulator obrotów, tablica rozdzielcza STS 2,5 Produkt nie jest już dostępny 0157.0255 na żądanie
  • Do notatnika

Części zamienne

Typ wyrobu Nazwa Nr kat. Cena*(EUR) Działanie
Osłona ABD ECA piano 1 E059.1125.9000 na żądanie
  • Do notatnika

Opis wyrobu

Opisproduktu

ECA piano Standard

krótki opis

Wyjątkowo ciche wentylatory do małych pomieszczeń - wersja standardowa

Opis wyrobu

Wersja standardowa

  • Załączenie/wyłączanie za pośrednictwem wyłącznika oświetlenia lub oddzielnego wyłącznika.
  • Z możliwością regulacji obrotów.
  • Ze względu na technikę sterowania kątem fazowym w dolnym zakresie prędkości obrotowej może wystąpić przydźwięk uwarunkowany fizycznie.

Cechy

  • Szczególnie cichy dzięki innowacyjnemu wirnikowi piano.
  • Pokrywy można zdjąć do czyszczenia bez narzędzi.
  • Kompatybilna z ECA 100 ipro oraz z poprzednimi modelami ECA DN 100, takie samo rozmieszczenie otworów pod śruby i taki sam wpust kablowy.
  • Ze znakiem VDE.
  • Stopień ochrony IP X4 dla zapewnienia bezpieczeństwa w łazience.
  • Klasa ochrony II.
  • Zintegrowana klapa zwrotna bez sprężyn, trwała i stabilna.
  • Kolor biały drogowy ~RAL 9016.
  • Pasuje do rur DN 100.
  • Obudowa wykonana z tworzywa sztucznego odpornego na uderzenia.
  • Przeciążeniowe zabezpieczenie termiczne.

silnik

  • Wytrzymały silnik z łożyskami kulkowymi, bezobsługowy.
  • Nadaje się do pracy ciągłej.

Wskazówki montażowe

  • Najprostszy montaż dzięki pokrywie zdejmowanej bez pomocy narzędzi.
  • Możliwy montaż na ścianie i na suficie. W przypadku montażu na suficie konieczne wykonanie otworu w osłonie.

Przyłącze elektryczne

  • Przyłącze elektryczne podtynkowe.

Wskazówki dotyczące bezpieczeństwa

  • Wszystkie wentylatory ECA piano mogą być stosowane w strefie zagrożenia porażeniowego klasy 2 według normy DIN VDE 0100-701.
  • Szczegóły patrz wskazówki dotyczące planowania.

Spis treści

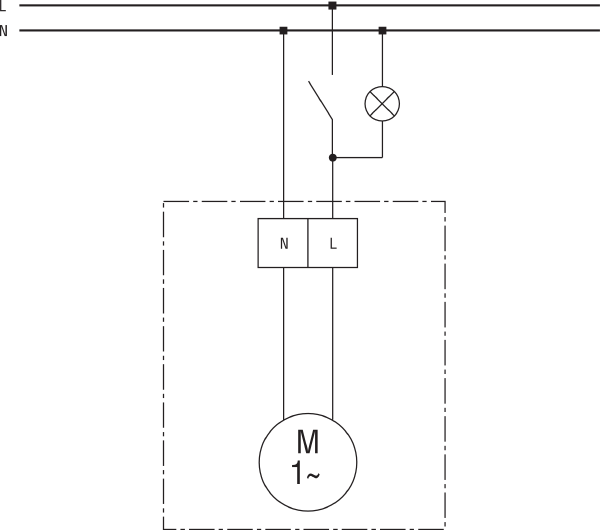

Schematy połączeń

ECA piano Standard - Schematy połączeń
