Wkład wentylatora

ER 60 EG

Tylko na eksport!
Numer artykułu: 0084.0374
Producent: MAICO
Wkład wentylatora z osłoną i filtrem do montażu w obudowie podtynkowej ER-UP/GH, wydajność powietrza 35/61... Więcej informacji
Przykłady zastosowań: Łazienka, Kuchnia, Dom wielorodzinny, Pokój dziennego pobytu, Jadalnia
Karta danych wyrobu
ER 60 EG IM0018450.PNG Wkład wentylatora z osłoną i filtrem do montażu w obudowie podtynkowej ER-UP/GH, wydajność powietrza 35/61 m³/h, z funkcją przełączenia na wydajność podstawową
ER 60 EG IM0008446.PNG Wkład wentylatora z osłoną i filtrem do montażu w obudowie podtynkowej ER-UP/GH, wydajność powietrza 35/61 m³/h, z funkcją przełączenia na wydajność podstawową
Wstecz
  • Do notatnika
ER 60 E
ER 60 EVZ
ER 60 EG
ER 100 E
ER 100 EVZ
ER 100 EG

Charakterystyka

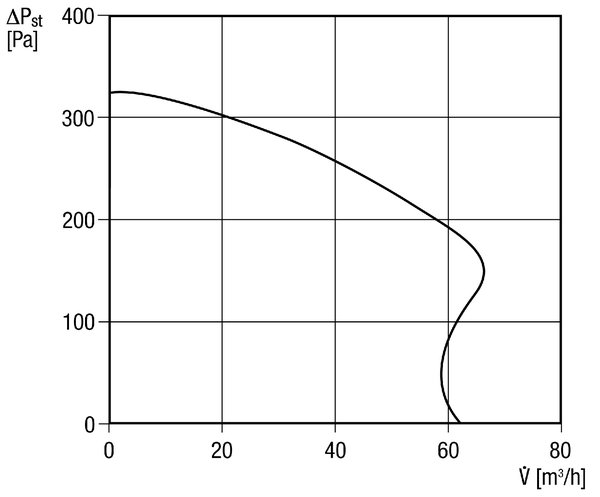

ER 60 EG - Charakterystyka

Rysunek wymiarowy

ER 60 EG - Rysunek wymiarowy [mm]

Wkład wentylatora ER ... E z obudową podtynkową ER-UP/GH

ER 60 EG - Rysunek wymiarowy [mm]

Wkład wentylatora ER ... E z obudową podtynkową ER-UP/GH i przyłączem dodatkowego pomieszczenia

Dane Techniczne

ER 60 EG - Dane Techniczne

Artykuł ER 60 EG
Wykonanie Przełączenie na wydajność podstawową
Wydajność powietrza 35 m³/h / 61 m³/h
Prędkość obrotów 900 1/min / 1.250 1/min
Kierunek powietrza Odpowietrzanie
z możliwością regulacji obrotów −
Typ napięcia Prąd zmienny
Napięcie znamionowe 230 V
Częstotliwość sieci 50 Hz
Pobór mocy 11 W / 21 W
IMax 0,13 A / 0,17 A
Stopień ochrony IP X5
Kabel zasilający 5 x 1,5 mm²
Miejsce montażu Ściana / Sufit
Rodzaj montażu Montaż podtynkowy
Rodzaj systemu decentralne
Materiał Tworzywo sztuczne
Kolor biel drogowa, podobna do RAL 9016
Klasa filtra ISO Coarse 30 % (G2)
Kierunek wydmuchu powietrza wsteczny
Temperatura powietrza przetłaczanego przy IMax 40 °C
Poziom ciśnienia akustycznego 33 dB(A) / 40 dB(A) / Wartość według DIN 18017-3 przy równoważnej powierzchni absorpcji AL = 10 m2
Jednostka opakowaniowa 1 sztuka
Numer katalogowy 0084.0374



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ogółem

LWA7, niski (dB(A))

–

–

–

–

–

–

–

–

37

LWA7, wysoki (dB(A))

–

–

–

–

–

–

–

–

43

LWA7= Poziom mocy akustycznej obudowy i wolnego wlotu w dB

Akcesoria / Wyposażenie dodatkowe

ER 60 EG - Akcesoria / Wyposażenie dodatkowe

Dedykowane Akcesoria

Typ wyrobu Nazwa Nr kat. Cena*(EUR) Działanie
Obudowa do montażu podtynkowego ER-UP/GH Tylko na eksport! 0084.0370 na żądanie
  • Do notatnika
Filtr powietrza, wymienny ZF 60/100 0093.0331 na żądanie
  • Do notatnika
Filtr powietrza, wymienny ZF 60/100 Opakowanie zbiorcze 0093.0885 na żądanie
  • Do notatnika
Ramki kryjące ER-AR 0059.0899 na żądanie
  • Do notatnika
Ramka dystansowa DR 60/100 0059.0928 na żądanie
  • Do notatnika
Filtr powietrza, wymienny ZF 60/100 Produkt nie jest już dostępny 0093.0680 na żądanie
  • Do notatnika

Akcesoria ogólne

Typ wyrobu Nazwa Nr kat. Cena*(EUR) Działanie
Aluminiowy przewód giętki AFR - - -
Wylot dachowy DF - - -
Dachówka DP - - -
Obejma mocująca BS - - -
Kratka przeciwdeszczowa RG - - -
Dachówka DP - - -
Przepust powietrza zewnętrznego ALD 10 0152.0054 na żądanie
  • Do notatnika
Przepust powietrza zewnętrznego ALD 125 Produkt wycofywany 0152.0067 na żądanie
  • Do notatnika
Przepust powietrza zewnętrznego ALD 125 VA Produkt wycofywany 0152.0068 na żądanie
  • Do notatnika
Przepust powietrza zewnętrznego ALD 160 Produkt wycofywany 0152.0069 na żądanie
  • Do notatnika
Przepust powietrza zewnętrznego ALD 160 VA Produkt wycofywany 0152.0070 na żądanie
  • Do notatnika
Drzwiowe kratki wentylacyjne MLK 30 biala 0151.0123 na żądanie
  • Do notatnika
Drzwiowe kratki wentylacyjne MLK 45 biala 0151.0126 na żądanie
  • Do notatnika
zegar sterujący ZS 4 0157.0088 na żądanie
  • Do notatnika
Higrostat HY 230 0157.0126 na żądanie
  • Do notatnika
Higrostat HY 230 I 0157.0127 na żądanie
  • Do notatnika
Łącznik radiowy XS 1 Produkt nie jest już dostępny 0157.0344 na żądanie
  • Do notatnika
Odbiornik radiowy XE 1 Produkt nie jest już dostępny 0157.0343 na żądanie
  • Do notatnika

to specjalne akcesoria

Typ wyrobu Nazwa Nr kat. Cena*(EUR) Działanie
Obudowa do montażu podtynkowego Obudowa podtynkowa ER-UP/GH - - -

Opis wyrobu

Opisproduktu

ER 60 EG

krótki opis

Wkład wentylatora z osłoną i filtrem do montażu w obudowie podtynkowej ER-UP/GH, wydajność powietrza 35/61 m³/h, z funkcją przełączenia na wydajność podstawową

Opis wyrobu

Wersja z układem wydajności podstawowej

  • Urządzenie działa w trybie pracy ciągłej z wydajnością 35 m³/h.
  • Istnieje możliwość włączania/wyłączania stopnia pełnego obciążenia za pomocą wyłącznika oświetlenia lub oddzielnego wyłącznika.
  • Bez możliwości regulacji obrotów.
  • Wariant połączeń: wydajność podstawowa może być włączana bądź wyłączana dodatkowym przełącznikiem (patrz schematy obwodowe w Internecie).

Cechy

  • Wentylator z pokrywą i filtrem G2 (klasa ISO Coarse > 30%) do montażu w obudowie podtynkowej ER-UP/GH.
  • Do wyciągu powietrza z jednego lub dwóch pomieszczeń przy użyciu pojedynczego wentylatora (wyjątek: wersja ER ... EH).
  • Bezproblemowa wymiana filtra bez użycia narzędzi.
  • Możliwość obracania pokrywy o kąt ± 5°, a więc kompensacji nierównego osadzenia obudowy.
  • Prosty i szybki montaż wentylatora w obudowie dzięki mocowaniu zatrzaskowemu i elektrycznemu złączu wtykowemu.
  • Kolor biały drogowy ~RAL 9016.
  • Wszystkie urządzenia MAICO ER spełniają wymagania dla stopnia ochrony IP X5 mogą być dzięki temu instalowane w strefie 1 wg DIN VDE 0100-701, również przypadku strumienia wody. Szczegóły patrz wskazówki dotyczące planowania.
  • Klasa ochrony II.
  • Bardzo stroma charakterystyka obrazuje wysoki spręż wentylatorów ER.
  • Solidny energooszczędny silnik kondensatorowy.
  • Silnik z termicznym zabezpieczeniem przeciążeniowym.
  • Niewymagający konserwacji, z obustronnie zamkniętymi łożyskami kulkowymi.
  • Charakterystyka strumienia objętości i współczynnik szczelności atestowane przez TÜV Bayern e.V. Natężenie wypływu powietrza z nieszczelności < 0,01 m³/h.
