Centralne urządzenie wentylacyjne

WR 400

Produkt nie jest już dostępny
Numer artykułu: 0095.0079
Producent: MAICO
Centralne urządzenie wentylacyjne z bardzo efektywnym odzyskiem ciepła za pomocą krzyżowego, przeciwprądowego... Więcej informacji
Przykłady zastosowań: Biuro, Poczekalnia, Dom jednorodzinny, Dom pasywny
Karta danych wyrobu
WR 400 IM0014363.PNG Centralne urządzenie wentylacyjne z bardzo efektywnym odzyskiem ciepła za pomocą krzyżowego, przeciwprądowego wymiennika ciepła, z silnikami EC z regulacją stałego natężenia przepływu, z trybem pulsacyjnym, 80 - 400 m³/h, 4 x DN 160, z panelem obsługi RLS 1 WR, atestem DIBT i dopuszczeniem dla domów pasywnych, z możliwością podłączenia KNX
WR 400 IM0007254.PNG Centralne urządzenie wentylacyjne z bardzo efektywnym odzyskiem ciepła za pomocą krzyżowego, przeciwprądowego wymiennika ciepła, z silnikami EC z regulacją stałego natężenia przepływu, z trybem pulsacyjnym, 80 - 400 m³/h, 4 x DN 160, z panelem obsługi RLS 1 WR, atestem DIBT i dopuszczeniem dla domów pasywnych, z możliwością podłączenia KNX

Charakterystyka

WR 400 - Charakterystyka WR 400

I - Tryb przerywany / urlopowy do ochrony przed wilgocią

  1. Zmniejszona wentylacja
  2. Wentylacja nominalna
  3. Wentylacja intensywna / tryb przyjęcia
  4. Zalecany zakres obliczeniowy

WR 400 - Charakterystyka wydajności powietrza

  1. Przy przeciwciśnieniu 150 Pa
  2. Przy przeciwciśnieniu 100 Pa
  3. Przy przeciwciśnieniu 50 Pa

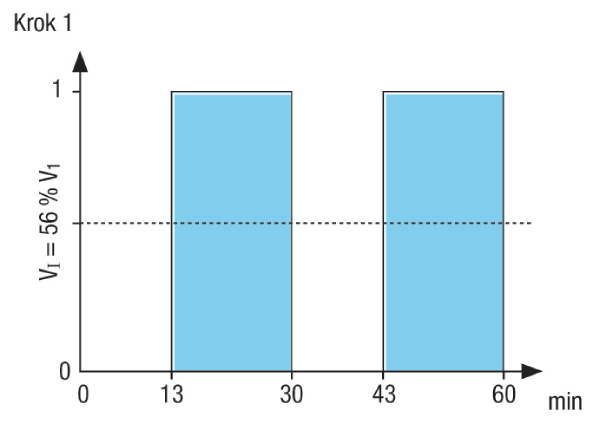

WR 400 - Charakterystyka Wentylacja dla ochrony przed wilgocią

Łącznik interwałowy dla stopnia 1

Czas włączenia 17 min

Czas wyłączenia 13 min

WR 400 - Charakterystyka Wentylacja dla ochrony przed wilgocią

Łącznik interwałowy dla stopnia 1

Czas włączenia 17 min

Czas wyłączenia 13 min

Rysunek wymiarowy

WR 400 - Rysunek wymiarowy [mm]

  1. Powietrze wydalane DN 160
  2. Powietrze nawiewane DN 160
  3. Powietrze wywiewane DN 160
  4. Powietrze zewnętrzne DN 160
  5. Przyłącze elektryczne
  6. Podłączenie spustu skroplin

Dane Techniczne

WR 400 - Dane Techniczne

Artykuł WR 400
Liczba stopni wentylacji 4
Wydajność powietrza 100 m³/h - 400 m³/h
Stała natężenia przepływu tak
z możliwością regulacji obrotów
Typ napięcia Prąd zmienny
Napięcie znamionowe 230 V
Częstotliwość sieci 50 Hz / 60 Hz
Pobór mocy 37 W - 236 W / Przy przeciwciśnieniu 100 Pa
IMax 2,5 A
Stopień ochrony IP 00
Atest DIBT (Niemieckiego Instytutu Techniki Budowlanej) tak
Certyfikacja PHI tak
Miejsce instalowania Piwnica / Zasobnik / Ścianka kolankowa / Pomieszczenie gospodarcze / Pomieszczenie ogrzewania
Rodzaj systemu centralne
Materiał obudowy Blacha stalowa, powlekana proszkowo
Materiał wymiennika ciepła Aluminium
Materiał okładziny wewnętrznej Tworzywo sztuczne
Kolor jasnoperłowy
Ciężar 46,5 kg
Ciężar z opakowaniem 54,465 kg
Klasa filtra G4 / F7
Średnica przyłącza 160 mm
Średnica przyłącza odpływu kondensatu Złącze węża 3/4"
Szerokość 786 mm
wysokość 825 mm
Głębokość 500 mm
Szerokość z opakowaniem 810 mm
Wysokość z opakowaniem 960 mm
Głębokość z opakowaniem 520 mm
Stopień dyspozycji cieplnej 90 %
Typ wymiennika ciepła Krzyżowy przepływ przeciwprądowy
Obejście zewn.
Grzejnik wstępny zewn.
Entalpiczny wymiennik ciepła nie
Układ z zabezpieczeniem przed zamarzaniem tak
Obieg letni Powietrze wywiewane z RLS D1 WR
Monitoring filtra Sterowany czasem
Regulacja wilgotności opcjonalnie z HY 5, HY 5 I, HY 10 AP, HY 10 UP
Regulacja CO2 (opcja) SKD
Regulacja jakości powietrza (opcjonalnie) EAQ 10/2
Podłączenie KNX (opcjonalnie) zapewnia inwestor
Interfejs MODBUS nie
Panel obsługi w zakresie dostawy. RLS 1 WR
Panel obsługi (opcjonalnie) RLS D1 WR
Włączanie / wyłączanie radiowe (opcjonalnie) XE 1, XS 1
Integracja radiowa EnOcean (opcjonalnie) nie
Sterowanie mobilne nie
Poziom ciśnienia akustycznego emitowanego przez obudowę 44 dB(A) / 45 dB(A) / 49 dB(A) / Odległość 1 m, absorpcja dźwięku 10 m²
Numer aprobaty Z-51.3-218
Jednostka opakowaniowa 1 sztuka
Asortyment K
GTIN (EAN) 4012799950790
Numer katalogowy 0095.0079



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ogółem

LWA2, Stopień 1 (dB(A))

26

36

38

39

41

36

26

11

46

LWA5, Stopień 1 (dB(A))

28

38

34

37

42

36

28

14

46

LWA6, Stopień 1 (dB(A))

26

39

34

43

44

38

29

14

48

LWA2, Stopień 2 (dB(A))

25

37

39

40

43

39

28

14

47

LWA5, Stopień 2 (dB(A))

27

39

35

38

43

38

29

16

47

LWA6, Stopień 2 (dB(A))

26

41

35

45

45

40

32

17

50

LWA2, Stopień 3 (dB(A))

28

40

42

44

46

44

33

21

51

LWA5, Stopień 3 (dB(A))

31

41

40

42

47

43

35

22

50

LWA6, Stopień 3 (dB(A))

29

42

38

47

48

45

36

21

53

LWA2= Poziom mocy akustycznej obudowy w dB

LWA5= Poziom mocy akustycznej wolnego wlotu w dB

LWA6= Poziom mocy akustycznej wolnego wylotu w dB

LWA5, LWA6 = moc akustyczna oddawana do otoczenia. Mierzona w następnym punkcie roboczym na króćcach zwróconych w kierunku pomieszczenia. LWA5 Króciec powietrza wywiewanego, LWA6 Króciec powietrza nawiewanego.

Znamionowy punkt pracy stopnia 1: wydajność powietrza 150 m³/h i ciśnienie zewnętrzne 100 Pa

Znamionowy punkt pracy stopnia 2: wydajność powietrza 200 m³/h i ciśnienie zewnętrzne 100 Pa

Znamionowy punkt pracy stopnia 3: wydajność powietrza 300 m³/h i ciśnienie zewnętrzne 100 Pa

Akcesoria / Części zamienne

WR 400 - Akcesoria / Części zamienne

Dedykowane Akcesoria

Typ wyrobu Nazwa Nr kat. Cena*(EUR) Działanie
Filtr powietrza, wymienny WSF 300-400 0093.0898 na żądanie
  • Do notatnika
Filtr powietrza, wymienny WSG 300-400 0093.0897 na żądanie
  • Do notatnika
Układ sterowania wentylacją pomieszczeń RLS 1 WR 0157.0809 na żądanie
  • Do notatnika
Układ sterowania wentylacją pomieszczeń RLS D1 WR Produkt wycofywany 0157.0828 na żądanie
  • Do notatnika
Obejście wymiennika ciepła WRBY 300-400 Produkt nie jest już dostępny 0093.0899 na żądanie
  • Do notatnika
Wspornik ścienny WRK 300-400 Produkt nie jest już dostępny 0018.0493 na żądanie
  • Do notatnika
Kaseta letnia WRSK 300-400 Produkt nie jest już dostępny 0095.0152 na żądanie
  • Do notatnika

Akcesoria ogólne

Typ wyrobu Nazwa Nr kat. Cena*(EUR) Działanie
System kanałów wentylacyjnych MAICOTherm z izolacją termiczną System izolowanych termicznie kanałów wentylacyjnych MAICOTherm MT - - -
Żaluzja AS 20 0151.0330 na żądanie
  • Do notatnika
Kratka zewnętrzna MGR 160 alu 0078.0036 na żądanie
  • Do notatnika
Króćce ścienne powietrza zewnętrznego KW-AL 16E 0152.0077 na żądanie
  • Do notatnika
Króćce ścienne powietrza zewnętrznego KW-AL 16W 0152.0078 na żądanie
  • Do notatnika
Króćce ścienne powietrza zewnętrznego KW-AL 20E 0152.0081 na żądanie
  • Do notatnika
Króćce ścienne powietrza zewnętrznego KW-AL 20W 0152.0082 na żądanie
  • Do notatnika
Króćce ścienne powietrza wydalanego KW-FL 16E 0152.0079 na żądanie
  • Do notatnika
Króćce ścienne powietrza wydalanego KW-FL 16W 0152.0080 na żądanie
  • Do notatnika
Króćce ścienne powietrza wydalanego KW-FL 20E 0152.0083 na żądanie
  • Do notatnika
Króćce ścienne powietrza wydalanego KW-FL 20W 0152.0084 na żądanie
  • Do notatnika
Uniwersalne króćce ścienne KWH 16 L 0152.0061 na żądanie
  • Do notatnika
Uniwersalne króćce ścienne KWH 16 R 0152.0060 na żądanie
  • Do notatnika
Uniwersalne króćce ścienne KWH 20 L 0152.0063 na żądanie
  • Do notatnika
Uniwersalne króćce ścienne KWH 20 R 0152.0062 na żądanie
  • Do notatnika
Wylot dachowy DF 160 S 0092.0375 na żądanie
  • Do notatnika
Dachówka DP 160 SB 0092.0380 na żądanie
  • Do notatnika
Dachówka DP 160 A 0092.0383 na żądanie
  • Do notatnika
Obejma mocująca BS 160 0092.0360 na żądanie
  • Do notatnika
Kratka przeciwdeszczowa RG 160 0151.0281 na żądanie
  • Do notatnika
Zawór talerzowy, stal szlachetna TM-V2A 10 0151.0374 na żądanie
  • Do notatnika
Zawór talerzowy, stal szlachetna TM-V2A 12 0151.0375 na żądanie
  • Do notatnika
Zawór talerzowy, metalowy TFA 10 0151.0369 na żądanie
  • Do notatnika
Zawór talerzowy, metalowy TFA 12 0151.0370 na żądanie
  • Do notatnika
Zawór talerzowy, metalowy TFZ 10 0151.0364 na żądanie
  • Do notatnika
Zawór talerzowy, metalowy TFZ 12 0151.0365 na żądanie
  • Do notatnika
Ramka montażowa do TFA/TFZ EBR-D 10 0092.0493 na żądanie
  • Do notatnika
Ramka montażowa do TFA/TFZ EBR-D 12 0092.0494 na żądanie
  • Do notatnika
Zawór powietrza nawiewanego ZWVQ 10 0152.0064 na żądanie
  • Do notatnika
Zawór powietrza nawiewanego ZWVQ 12 0152.0065 na żądanie
  • Do notatnika
Skrzynkowy tłumik akustyczny SB 12/16 0059.0995 na żądanie
  • Do notatnika
Rurowy tłumik akustyczny RSR 10 Pozycje resztkowe 0092.0311 na żądanie
  • Do notatnika
Rurowy tłumik akustyczny RSR 12 Pozycje resztkowe 0092.0312 na żądanie
  • Do notatnika
Rurowy tłumik akustyczny RSR 16/50 Produkt wycofywany 0092.0324 na żądanie
  • Do notatnika
Rurowy tłumik akustyczny RSR 8-1 0092.0591 na żądanie
  • Do notatnika
Rurowy tłumik akustyczny RSR 10-1 0092.0592 na żądanie
  • Do notatnika
Rurowy tłumik akustyczny RSR 12-1 0092.0593 na żądanie
  • Do notatnika
Rurowy tłumik akustyczny RSR 16-1 0092.0595 na żądanie
  • Do notatnika
Rurowy tłumik akustyczny RSR 16/50-1 0092.0603 na żądanie
  • Do notatnika
Wsuwany tłumik akustyczny SDE 8 0044.0213 na żądanie
  • Do notatnika
Wsuwany tłumik akustyczny SDE 10 0044.0214 na żądanie
  • Do notatnika
Wsuwany tłumik akustyczny SDE 12 0044.0215 na żądanie
  • Do notatnika
Wsuwany tłumik akustyczny SDE 16 0044.0216 na żądanie
  • Do notatnika
Elektryczna nagrzewnica powietrza ERH 16-2 0082.0102 na żądanie
  • Do notatnika
Wodne nagrzewnice powietrza WRH 16-2 0082.0118 na żądanie
  • Do notatnika
Filtr powietrza TFE 16-4 0149.0077 na żądanie
  • Do notatnika
Filtr powietrza TFE 16-7 0149.0052 na żądanie
  • Do notatnika
Termostat TH 10 0157.0764 na żądanie
  • Do notatnika
Czujnik kanałowy FL 30 P 0157.0780 na żądanie
  • Do notatnika
Czujnik temperatury pomieszczenia FR 30 P 0157.0781 na żądanie
  • Do notatnika
Czujnik przepływu powietrza LW 9 0157.0779 na żądanie
  • Do notatnika
Czujnik CO2 SKD 0157.0345 na żądanie
  • Do notatnika
Izolowane termicznie kolanko nasadkowe z długim ramieniem ABLS 160 Produkt nie jest już dostępny 0058.0048 na żądanie
  • Do notatnika
Rurowy tłumik akustyczny RSR 8 Produkt nie jest już dostępny 0092.0310 na żądanie
  • Do notatnika
Rurowy tłumik akustyczny RSR 16 Produkt nie jest już dostępny 0092.0314 na żądanie
  • Do notatnika
Łącznik radiowy XS 1 Produkt nie jest już dostępny 0157.0344 na żądanie
  • Do notatnika
Odbiornik radiowy XE 1 Produkt nie jest już dostępny 0157.0343 na żądanie
  • Do notatnika
Kołpak powietrza, ze stali szlachetnej LH-V2A 16 Produkt nie jest już dostępny 0151.0380 na żądanie
  • Do notatnika
Filtr powietrza TFE 16-5 Produkt nie jest już dostępny 0149.0061 na żądanie
  • Do notatnika
System regulacji temperatury ETL 16 P Produkt nie jest już dostępny 0157.0824 na żądanie
  • Do notatnika
Regulator jakości powietrza EAQ 10/2 Produkt nie jest już dostępny 0157.0834 na żądanie
  • Do notatnika
Higrostat HY 5 Produkt nie jest już dostępny 0157.0123 na żądanie
  • Do notatnika
Higrostat HY 5 I Produkt nie jest już dostępny 0157.0125 na żądanie
  • Do notatnika
Higrostat HY 10 AP Produkt nie jest już dostępny 0157.0358 na żądanie
  • Do notatnika
Higrostat HY 10 UP Produkt nie jest już dostępny 0157.0357 na żądanie
  • Do notatnika

Części zamienne

Opis wyrobu

Opisproduktu

WR 400

krótki opis

Centralne urządzenie wentylacyjne z bardzo efektywnym odzyskiem ciepła za pomocą krzyżowego, przeciwprądowego wymiennika ciepła, z silnikami EC z regulacją stałego natężenia przepływu, z trybem pulsacyjnym, 80 - 400 m³/h, 4 x DN 160, z panelem obsługi RLS 1 WR, atestem DIBT i dopuszczeniem dla domów pasywnych, z możliwością podłączenia KNX

Opis wyrobu

Cechy

  • Wysoka oszczędność energii dzięki silnikom na prąd stały z technologią EC.
  • Z automatyczną regulacją strumienia objętości zapewniającą niezmienną ilość powietrza.
  • Obudowa ze stalowej blachy malowanej farbą proszkową.
  • Kolor jasnoszary perłowy
  • Wewnętrzna powłoka z odpornego na temperaturę tworzywa sztucznego (EPP), niehigroskopijnego.
  • Łatwa wymiana filtra bez użycia narzędzi.
  • 2 x G4-, 1 filtr F7.
  • 4 przyłącza kanałów DN 160 z podwójną wargową uszczelką gumową. Do bezpośredniego przyłączania rurowych tłumików akustycznych.
  • Kaseta letnia jako osprzęt.
  • Atest DIBT i certyfikat PH.
  • Możliwość podłączenia do systemów KNX.

Panel obsługi

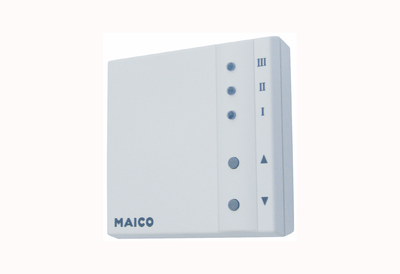

  • Panel obsługi RLS 1 WR zawarty w zakresie dostawy.
  • Komunikat do wymiany filtra.
  • Nastawa 4 stopni wentylacji za pomocą przycisków.
  • Sygnalizacja zakłóceń.
  • Kolejne panele obsługi mogą być podłączone równolegle.

Wymiennik ciepła

  • Przeciwprądowy krzyżowy płytowy wymiennik ciepła z aluminium.
  • Wymiennik ciepła można łatwo wyjąć po odkręceniu płyty czołowej.
  • Łatwe oczyszczanie wymiennika ciepła wodą.

Zabezpieczenie przed zamarzaniem

  • Zabezpieczenie przeciwmrozowe zapobiega zamarzaniu wymiennika ciepła.
  • Zabezpieczenie przed przemarzaniem wyłącza wentylator nawiewny przy zbyt niskich temperaturach powietrza wydalanego i automatycznie włącza go ponownie.
  • Zalecenie: Połączyć urządzenia z odzyskiem ciepła z wymiennikiem ciepła solanka-gleba.

Efektywne energetycznie wentylatory

  • 2 wentylatory promieniowe z silnikami prądu stałego, wygięte do przodu. W powietrzu nawiewanym lub zużytym.
  • 4 stopnie wentylacji:
    • I = Tryb przerywany / urlopowy do ochrony przed wilgocią
    • 1 = zmniejszona wentylacja
    • 2 = wentylacja nominalna
    • 3 = wentylacja intensywna / tryb „przyjęcie"
  • Wydajność powietrza regulowana jest bezstopniowo.
  • Możliwa łatwa wymiana wentylatorów 300 na wentylatory 400.

Wskazówki montażowe

  • Nogi do ustawienia.
  • Konieczny montaż na ścianie lub na podeście w celu zapewnieniu dojścia do podłączenia spustu skroplin.
  • Pokrywy obudowy mogą być odkręcane.
  • Zalecane są tłumiki akustyczne po stronie wlotu i odlotu.

Przyłącze elektryczne

  • Stan gotowy do pracy.
  • Stan przygotowany do podłączenia czujników.
  • Styk bezpotencjałowy, np. na wyświetlacz roboczy.
  • Możliwość centralnego podłączenia do magistrali KNX/EIB.

Odpływ skroplin

  • Odprowadzanie skroplin odbywa się w dnie urządzenia. Odpływ skroplin (przyłącze węża ½") do podłączenia do syfonu kanalizacyjnego.
  • Stabilna wanna na skropliny z uszczelnieniem piankowym.

Funkcja plus (letni tryb pracy)

  • W trybie ekonomicznym pracuje tylko wentylator wywiewny; oznacz to redukcję mocy o ok. 50%. Możliwa wersja z cyfrowym panelem obsługi RLS D1 WR.

Spis treści

Schematy połączeń

WR 400 - Schematy połączeń

Urządzenie wentylacyjne WR 300, WR 400 z kilkoma układami sterowania wentylacją pomieszczeń RLS 1 WR

A - urządzenie wentylacyjne WR 300, WR 400

A1 - płytka sterownicza

B1 - panel obsługi (1) RLS 1 WR

B2 - panel obsługi (2) RLS 1 WR

Możliwe jest podłączenie do urządzenia wentylacyjnego do 5 paneli obsługi RLS 1 WR. (Tylko wówczas, gdy nie jest podłączony żaden czujnik CO2).

Urządzenie wentylacyjne przygotowane jest fabrycznie do podłączenia panelu obsługi RLS 1 WR, tzn. zworka 8 na płytce sterowniczej A1 jest zmostkowana.

W1 - kabel przyłączeniowy 230 VAC

W2 - przewód sterowniczy do panelu obsługi

V - rozdzielacz (zapewnia inwestor)



Urządzenie wentylacyjne WR 300, WR 400 z układem sterowania wentylacją pomieszczeń RLS 1 WR i czujnikiem CO2

A - urządzenie wentylacyjne WR300, WR400

A1 - płytka sterownicza

CO2 - czujnik CO2 SKD (akcesoria)

W1 - kabel przyłączeniowy 230 VAC

W2 - przewód sterowniczy dla urządzenia sterowniczego wentylacji pomieszczeń

W3' - kabel przyłączeniowy dla zewnętrznego czujnika CO2 (zapewnia inwestor). Podłączenie w urządzeniu wentylacyjnym do zacisków "CO2" i "OT" płytki sterowniczej A1. Czujnik CO2 musi być udostępniony w urządzeniu wentylacyjnym, w tym celu należy osadzić zworkę 10 (CO2) na płytce sterowniczej A1.



Urządzenie wentylacyjne WR 300, WR 400 z układem sterowania wentylacją pomieszczeń RLS 1 WR i czujnikiem różnicy ciśnień

Czujnik różnicy ciśnień P to urządzenie zabezpieczające, które umożliwia równoczesną pracę instalacji wentylacyjnej w połączeniu z paleniskiem czerpiącym powietrze z pomieszczenia. Czujnik różnicy ciśnień zapobiega dalszej pracy urządzenia wentylacyjnego podłączonego do tego urządzenia zabezpieczającego, kiedy ciśnienie powietrza w pomieszczeniu mieszkalnym spadnie w stosunku do ciśnienia zewnętrznego. W przypadku podciśnienia bezpotencjałowy styk przekaźnikowy (styk NZ) w czujniku różnicy ciśnień rozwiera się, wentylatory w urządzeniu wentylacyjnym zatrzymują się, pulpit sterowniczy RLS1WR jest blokowany do czasu, aż styk przekaźnikowy w czujniku ciśnienia ponownie się zewrze i aż wentylatory zaczną ponownie pracować.

Zestyk przekaźnikowy k podłączany jest w tym celu szeregowo z napięciem zasilania wentylatorów.

Przy wyborze czujnika różnicy ciśnień należy zwrócić uwagę na dane techniczne wyjścia załączającego (bezpotencjałowego zestyku przekaźnikowego k). Minimalna moc załączalna: 230 VAC, 2 A.

A - urządzenie wentylacyjne WR 300, WR 400

A1 - płytka sterownicza

B1 - urządzenie sterownicze wentylacji pomieszczeń RLS 1 WR

P - czujnik różnicy ciśnień z bezpotencjałowym zestykiem przekaźnikowym k (zapewnia inwestor)

k - wyjście załączające, bezpotencjałowy zestyk przekaźnikowy

W3" - kabel przyłączeniowy dla czujnika różnicy ciśnień (zapewnia inwestor)

Połączenie czujnika różnicy ciśnień i urządzenia wentylacyjnego realizowane jest za pomocą kabla przyłączeniowego W3". Bezpotencjałowy zestyk przekaźnikowy k czujnika różnicy ciśnień P podłączany jest na płytce sterowniczej A2 do zacisków „N" i „N-". Wcześniej należy usunąć mostek na zaciskach "N" i "N-" płytki sterowniczej A2.



Urządzenie wentylacyjne WR 300, WR 400 z układem sterowania wentylacją pomieszczeń RLS 1 WR i higrostatem

Podłączenie higrostatu z zestykiem bezpotencjałowym. Jeżeli w przypadku wilgoci w pomieszczeniu nastąpi zwarcie zestyku bezpotencjałowego w higrostacie, wówczas urządzenie wentylacyjne załączane jest niezależnie od stopnia wentylacji nastawionego na LS3. Kiedy wilgoć z pomieszczenia zostanie usunięta (otwarcie zestyku bezpotencjałowego w higrostacie), urządzenie wentylacyjne przełącza się z powrotem na wcześniej nastawiony stopień wentylacji.

A - urządzenie wentylacyjne WR 300, WR 400

A1 - płytka sterownicza: zworka 10 (CO2) otwarta.

B1 - urządzenie sterownicze wentylacji pomieszczeń RLS 1 WR

Higrostat wilg. wzgl. HY5 lub HY5I, patrz akcesoria

Urządzenie wentylacyjne przygotowane jest fabrycznie do podłączenia higrostatu z zestykiem bezpotencjałowym, tzn. zworka 10 na płytce sterowniczej A2 jest otwarta.

W3' - kabel przyłączeniowy dla zewnętrznego higrostatu (zapewnia inwestor).

Podłączenie na płytce sterowniczej A2 do zacisków "CO2"

patrz rysunek



Urządzenie wentylacyjne WR 300, WR 400 z układem sterowania wentylacją pomieszczeń RLS 1 WR

A - urządzenie wentylacyjne WR 300, WR 400

ABL - powietrze wywiewane

A1 - płytka sterownicza

B - panel obsługi RLS 1 WR

BA - wskaźnik eksploatacyjny

M1 - wentylator powietrza nawiewanego

M2 - wentylator powietrza wywiewanego

N - sieć

S - wyłącznik drzwiowy / uruchamiany przez płytę czołową

S1 [niebieski] - potencjometr nastawczy strumienia objętości powietrza nawiewanego, stopień wentylacji 1

S2 [niebieski] - potencjometr nastawczy strumienia objętości powietrza nawiewanego, stopień wentylacji 2

S3 [niebieski] - potencjometr nastawczy strumienia objętości powietrza nawiewanego, stopień wentylacji 3

S1 [czerwony] - potencjometr nastawczy strumienia objętości powietrza wywiewanego, stopień wentylacji 1

S2 [czerwony] - potencjometr nastawczy strumienia objętości powietrza wywiewanego, stopień wentylacji 2

S3 [czerwony] - potencjometr nastawczy strumienia objętości powietrza wywiewanego, stopień wentylacji 3

Tmin - czujnik temperatury zabezpieczenia przeciwmrozowego

W1 - kabel przyłączeniowy 230 V AC

W2 - przewód sterowniczy do panelu obsługi

ZUL - powietrze nawiewane

Nastawy zworek:

J 1-3 - typ urządzenia, 001=WR 300 / 010=WR 400

J 4-5 - temperatura chroniąca przed przemarzaniem

J 6 - bez funkcji

J 7 - ograniczenie czasu (60 minut) LS 3 jest aktywne

J 8 - wybrane jest urządzenie sterownicze RLS 1 WR)

J 9 - funkcja wyłączenia na urządzeniu sterowniczym RLS 1 WR jest aktywna

J 10 - 0-10V wejście na czujnikCO2jest zablokowane

Dodatkowe możliwości podłączenia:

W3 / W3' - kabel przyłączeniowy (zapewnia inwestor) na zewnętrzny czujnik CO2higrostat lub zewnętrzny wyświetlacz roboczy.

CzujnikCO2: higrostat SKD:HY5 / HY5I

k1 - bezpotencjałowy zestyk przekaźnikowy (maks. 3A / 250V, 2A / 30 VDC). Zestyk jest zwarty, kiedy urządzenie wentylacyjne pracuje.



Urządzenie wentylacyjne WR 300, WR 400 z układem sterowania wentylacją pomieszczeń RLS 2 F

A - urządzenie wentylacyjne WR 300, WR 400

ABL - powietrze wywiewane

A1 - płytka sterownicza

B - panel obsługi RLS 1 WR

BA - wskaźnik eksploatacyjny

M1 - wentylator powietrza nawiewanego

M2 - wentylator powietrza wywiewanego

N - sieć

S - wyłącznik drzwiowy / uruchamiany przez płytę czołową

S1 [niebieski] - potencjometr nastawczy strumienia objętości powietrza nawiewanego, stopień wentylacji 1

S2 [niebieski] - potencjometr nastawczy strumienia objętości powietrza nawiewanego, stopień wentylacji 2

S3 [niebieski] - potencjometr nastawczy strumienia objętości powietrza nawiewanego, stopień wentylacji 3

S1 [czerwony] - potencjometr nastawczy strumienia objętości powietrza wywiewanego, stopień wentylacji 1

S2 [czerwony] - potencjometr nastawczy strumienia objętości powietrza wywiewanego, stopień wentylacji 2

S3 [czerwony] - potencjometr nastawczy strumienia objętości powietrza wywiewanego, stopień wentylacji 3

Tmin - czujnik temperatury zabezpieczenia przeciwmrozowego

W1 - kabel przyłączeniowy 230 VAC

W2 - przewód sterowniczy do panelu obsługi

ZUL - powietrze nawiewane

* - żyła biała i brązowa nie są potrzebne. Należy je zaizolować.

Nastawy zworek:

J 1-3 - typ urządzenia, 001=WR 300 / 010=WR 400

J 4-5 - temperatura chroniąca przed przemarzaniem

J 6 - bez funkcji

J 7 - w przypadku użycia urządzenia sterowniczego RLS 2 F - brak funkcji

J 8 - wybrane jest urządzenie sterownicze RLS 1 WR

J 9 - w przypadku użycia urządzenia sterowniczego RLS 2 F - brak funkcji

J 10 - 0-10V wejście na czujnikCO2jest zablokowane

Dodatkowe możliwości podłączenia:

W3 / W3' - kabel przyłączeniowy (zapewnia inwestor) na zewnętrzny czujnik CO2,higrostat lub zewnętrzny wyświetlacz roboczy

Czujnik CO2 higrostat: SKD HY 5 / HY 5 I

k1 - bezpotencjałowy zestyk przekaźnikowy (maks. 3A / 250V, 2A / 30 VDC). Zestyk jest zwarty, kiedy urządzenie wentylacyjne pracuje.



Schemat okablowania WR 300 / WR 400 z układem sterowania wentylacją pomieszczeń RLS D1 WR (funkcja plus)

A - urządzenie wentylacyjne WR 300 / WR 400 lub RB 300 / RB 400

A1 - panel wsuwany z elektroniką

A2 - płytka sterownicza

B1 - układ sterowania wentylacją pomieszczeń RLS 1 WR lub RB-ZF4

B - układ sterowania wentylacją pomieszczeń RLS D1 WR lub RB-D1-ZF4

W1 - kabel przyłączeniowy 230 V AC

W2 - ekranowany przewód sterowniczy (w obiekcie) dla układu sterowania wentylacją pomieszczeń RLS D1 WR / RB-D1-ZF4. Zamiast układu sterowania wentylacją pomieszczeń B1 (RLS 1 WR / RB-ZF4) można również podłączyć układ sterowania wentylacją pomieszczeń B (RLS D1 WR /

RB-D1-ZF4). Zewnętrzna średnica ekranowanego przewodu 3,2...6,5 mm, np. LIYCY 2 x 0,75 mm².

W2' - przewód sterowniczy (w obiekcie) dla układu sterowania wentylacją pomieszczeń RLS 1 WR / RB-ZF4. Zewnętrzna średnica przewodu sterowniczego 3,2...6,5 mm, np. LIYY 6 x 0,34 mm².

S1 - przełącznik sprzętowy

M1 - wentylator powietrza nawiewanego

M2 - wentylator powietrza wywiewanego

S - stykowy wyłącznik drzwiowy / uruchamiany przez płytę czołową

Tmin - czujnik temperatury zabezpieczenia przed zamarzaniem

S1 [niebieski] - potencjometr nastawczy strumienia objętości powietrza nawiewanego, stopień wentylacji 1

S2 [niebieski] - potencjometr nastawczy strumienia objętości powietrza nawiewanego, stopień wentylacji 2

S3 [niebieski] - potencjometr nastawczy strumienia objętości powietrza nawiewanego, stopień wentylacji 3

S1 [czerwony] - potencjometr nastawczy strumienia objętości powietrza wywiewanego, stopień wentylacji 1

S2 [czerwony] - potencjometr nastawczy strumienia objętości powietrza wywiewanego, stopień wentylacji 2

S3 [czerwony] - potencjometr nastawczy strumienia objętości powietrza wywiewanego, stopień wentylacji 3

Nastawy zworek

J 1-3 - typ urządzenia WR 300 (0,0,1) / WR 400 (0,1,0)

J 4-5 - temperatura chroniąca przed przemarzaniem

J 6 - bez funkcji

J 7 - ograniczenie czasowe (60 minut) LS3 jest aktywne

J 8 - panel obsługi RLS 1 WR lub RLS D1 WR jest wybrany

J 9 - w położeniu przełącznika Wyłączony ochrona przed wilgocią jest zablokowana Panel obsługi: położenie przełącznika Wyłączony (stan gotowości) jest

zwolnione

J 10 - wejście 0 - 10 V dla czujnika CO2 zablokowane

Dalsze możliwości podłączenia

W3 - kabel przyłączeniowy (w obiekcie) dla zewnętrznego wskaźnika eksploatacyjnego.

k1 - bezpotencjałowy zestyk przekaźnikowy k1 (maks. 3 A / 250 V AC, 2 A / 30 V DC). Zestyk k1 jest zwarty, kiedy urządzenie wentylacyjne pracuje.

W4 - kabel przyłączeniowy (w obiekcie) dla zewnętrznego czujnika CO2 / VOC lub zewnętrznego higrostatu. Higrostat ze stykiem bezpotencjałowym.

W5 - kabel przyłączeniowy (w obiekcie) dla zewnętrznego czujnika różnicy ciśnień. Czujnik różnicy ciśnień z bezpotencjałowym zestykiem przekaźnika. Minimalna moc załączalna zestyku przekaźnika: 230 V AC / 2 A Usunąć mostek J1 na płytce sterowniczej A2.



Poprzednik - Następca

Kartka na zapiski
Zapytanie
Porównanie produktów
Notatka umożliwia centralne zgromadzenie żądanych produktów. Notatka może być dowolnie modyfikowana. Można zmieniać ilość i pozycję produktów, przechodzić do strony produktu, pobierać karty danych produktów, usuwać pozycje oraz oznaczać produkty jako opcjonalne. Notatkę można zapisać na lokalnym komputerze i ponownie wywołać w celu dokonania dalszych zmian w późniejszym terminie. Za pomocą gotowej notatki można następnie pobrać opisy ofertowe wszystkich zapisanych produktów, sporządzić zapytanie lub porównać produkty.
Sort. Typ wyrobu Nazwa Nr kat. PDF Asortyment Cena katalogowa* (EUR) Ilość Opcjonalnie Suma całkowita brutto (EUR)
W notatce nie znajdują się żadne produkty.
Zapisz notatkę na lokalnym komputerze
Wczytaj notatkę z lokalnego komputera

Na tej stronie internetowej stosowane są takie technologie, jak ciasteczka lub pomiary zasięgu (Targeting i Tracking) (usługi), a tym samym dane osobowe, np. adres IP lub informacje o przeglądarce są przetwarzane, aby stale ulepszać naszą stronę internetową, ale także przedstawiać Państwu spersonalizowane treści, które odpowiadają Państwa indywidualnym interesom. Oczywiście mogą Państwo wprowadzić własne ustawienia, wpływające na wyżej wymienione zastosowania. Wprowadzone przez Państwa ustawienia są zapisywane w obligatoryjnym ciasteczku wyboru. Z wyjątkiem wyżej wymienionego ciasteczka wyboru nieistotne technicznie ciasteczka i pomiary zasięgu są stosowane tylko po wcześniejszej akceptacji przez Państwa, poprzez kliknięcie „ZAAKCEPTUJ WSZYSTKIE I ZAMKNIJ". Szczegóły i możliwości indywidualizacji wydanej zgody znajdują się w ustawieniach dotyczących ochrony danych.

Można tutaj wybierać różne kategorie usług lub ciasteczek. Poprzez aktywację odpowiedniego pola „Statystyka i analiza" i potwierdzenie „Zapisz ustawienia" można udzielić zgody na zastosowanie w celach personalizacji. W „Ustawieniach dotyczących ochrony danych" na dolnym końcu strony internetowej można w każdej chwili zmienić lub wycofać udzieloną zgodę i wprowadzone ustawienia poszczególnych usług ze skutkiem na przyszłość.

Obligatoryjne ciasteczka są konieczne do eksploatacji strony internetowej. Bez tych ciasteczek strona internetowa nie działałaby prawidłowo.

Takie ciasteczka i usługi rejestrują i przetwarzają dane do statystyk i analiz i pomagają w ten sposób w doskonaleniu tej strony internetowej dla użytkowników. W tym celu stosowane są Google Analytics i Google Adwords Conversation. Szczegółowy opis zawarty jest w naszej deklaracji ochrony danych.

Zapisz ustawienia ZAAKCEPTUJ WSZYSTKIE I ZAMKNIJ Ustawienia dotyczące ochrony danych
