Zestaw do montażu końcowego
PP 45 RC
Producent: MAICO
Zestaw do montażu końcowego urządzeń do wentylacji pojedynczych pomieszczeń PushPull 45 K z odzyskiem ciepła,... Więcej informacji
Karta danych wyrobu
Charakterystyka
Rysunek wymiarowy
PP 45 RC - Rysunek wymiarowy [mm]
- Przepust kablowy
Dane Techniczne
PP 45 RC - Dane Techniczne
Akcesoria
PP 45 RC - Akcesoria
Dedykowane Akcesoria
Opis wyrobu
Opisproduktu
krótki opis
Zestaw do montażu końcowego urządzeń do wentylacji pojedynczych pomieszczeń PushPull 45 K z odzyskiem ciepła, w którego skład wchodzą: wentylator, ceramiczny wymiennik ciepła, osłona wewnętrzna z radiowym układem sterowania i napędem żaluzji, 1 filtr ISO Coarse 30% (G2) i 1 filtr ISO Coarse 45% (G3); wersja: z radiowym układem sterowania i żaluzją elektryczną; niezbędne akcesoria: tuleja do montażu w stanie surowym, osłona zewnętrzna lub element ościeża i łącznik radiowy DS 45 RC, opcjonalne akcesoria: blok do muru, czujniki, zasilacz, element wykonawczy EnOceanOpis wyrobu
Wersja
- Z radiowym układem sterowania.
- Z żaluzja elektryczna.
Akcesoria opcjonalne
- Blok do muru PP 45 MB
- Zasilacz PP 45 LT
- Moduł rozszerzenia EnOcean PP 45 EO
- Element wykonawczy EnOcean PP 45 ACT
- Czujnik wilgotności PP 45 HYI i PP 45 HY
- Czujnik CO2 PP 45 CO2
- Czujnik VOC PP 45 VOC
- Filtr powietrza, zastępuje PP 45 G2, PP 45 G3 i PP 45 G2P
Dopuszczenia i certyfikaty
- Atest DIBT (Niemieckiego Instytutu Techniki Budowlanej) Z-51.3-416.
- Sprawozdanie z badania zgodnie z normą EN 13141-8.
- Wpis w biuletynie TZWL.
Wymiennik ciepła
- Z wysokowydajnym wymiennikiem ciepła i wysokowydajnym wentylatorem EC urządzenia osiągają stopień dyspozycji cieplnej wynoszący 84,3% przy wzorcowym natężeniu przepływ według normy EN 13141-8.
Wskazówki montażowe
- Montaż realizowany jest w 2 krokach:
- Montaż tulei do montażu w stanie surowym PP 45 RHK (DN 160) lub PP 45 RHL (DN 160) oraz osłony zewnętrznej w otworze rdzeniowym DN 160 z nachyleniem wynoszącym 1 – 2%.
- Zalecamy wykonanie otworu rdzeniowego DN 182 i wyrównanie nachylenia tulei za pomocą dołączonych klinów styropianowych.
- Tuleja do montażu w stanie surowym zabezpieczona jest przed zabrudzeniem pokrywami zabezpieczającymi na czas prac tynkarskich.
- Następnie następuje instalacja końcowego zestawu montażowego.
- Nie jest konieczne układanie rur ani wyregulowanie instalacji.
Przyłącze elektryczne
- Dostarczane urządzenie jest zmontowane i gotowe do pracy.
- Przyłącze elektryczne odbywa się za pomocą kabla złącza wtykowego.
- Połączenie z układem sterowania wentylacją pomieszczeń RLS 45 K lub RLS 45 O za pomocą wtykanych przewodów sterowniczych.
- Przewód prądowy 12 V DC układu sterowania wentylacją pomieszczeń RLS 45 K / RLS 45 O do urządzenia jest jednocześnie przewodem sterowniczym.
Odpływ skroplin
- Odprowadzanie skroplin odbywa się przez wbudowaną krawędź ociekową w pokrywie zewnętrznej.
Szczególne właściwości
- Seria urządzeń PP 45 K/O/RC jest najcichszą serią urządzeń na rynku z poziomami ciśnienia akustycznego (w zależności od stopnia wentylacji i w odległości 1 m): 21 dB(A) / 25 dB(A) / 31 dB(A) / 35 dB(A) / 38 dB(A).
- Efektywność energetyczna dwóch urządzeń i układu sterowania imponuje wartością SPI równą 0,12 Wh/m³.
- Dzięki bardzo cichym i energooszczędnym silnikom oraz bardzo dobrej sterowanej czujnikami pracy urządzenia uzyskują klasę wydajności energetycznej A+.
- Element wsuwany do kanału rurowego można zdemontować w celu wyczyszczenia i wymiany filtrów bez użycia narzędzi. Oba filtry można również wymienić bez użycia narzędzi.
- Wymiennik ciepła można również zdemontować do czyszczenia używając do tego narzędzi.
- Urządzenia mogą być eksploatowane z wykorzystaniem 5 różnych stopni wentylacji 15/20/30/36/42 m³/h i w 3 programach roboczych: wywiew ciągły z odzyskiem ciepła, wentylacja skrośna i praca automatyczna sterowana przez czujniki.
- Zoptymalizowane pod względem przepływu osłony zewnętrzne dostępne w ofercie akcesoriów utrzymują powietrze wywiewane z dala od elewacji zewnętrznej.
Cechy
- Zestawy do montażu końcowego urządzenia do wentylacji pojedynczych pomieszczeń PushPull 45 z wentylatorem, ceramicznym wymiennikiem ciepła, pokrywą wewnętrzną i dwoma wbudowanymi filtrami (ISO Coarse 30% (G2) i ISO Coarse 45% (G3)), dzięki czemu powietrze filtrowane jest w obu kierunkach.
- Aby osiągnąć efektywną wentylację, zalecamy eksploatację urządzeń parami.
- W niektórych kombinacjach urządzeń możliwa jest również nieparzysta liczba urządzeń.
Niezbędne akcesoria
- Tuleja do montażu w stanie surowym PP 45 RHK lub PP 45 RHL
- Osłona zewnętrzna PP 45 AK, PP 45 AE, PP 45 AW, PP 45 AS, PP 45 AKR lub PP 45 AKB do montażu w ścianie zewnętrznej lub element ościeża PP 45 LE do montażu w ościeżu.
- Układ sterowania wentylacją pomieszczeń RLS 45 K lub RLS 45 O do zestawów do montażu końcowego PP 45 K i PP 45 O oraz łącznik radiowy DS 45 RC do urządzenia radiowego PP 45 RC.
- Za pośrednictwem układu sterowania wentylacją pomieszczeń RLS 45 K lub RLS 45 O można sterować jednocześnie kilkoma urządzeniami (maks. 6).
- W przypadku zastosowania łącznika radiowego DS 45 RC liczba urządzeń nie jest ograniczona, o ile znajdują się one w zasięgu łączników radiowych.

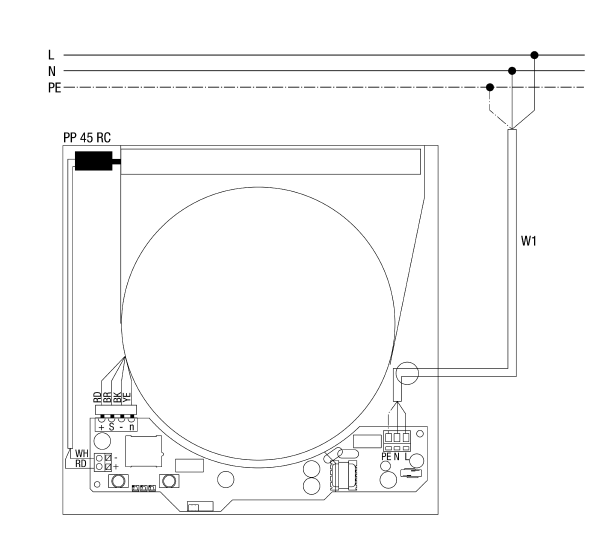

Schematy połączeń
PP 45 RC - Schematy połączeń
PP 45 RC - urządzenie wentylacyjne PP 45 RC
W1 - sieciowy przewód przyłączeniowy, maks. dopuszczalny przekrój przewodu = 1,5 mm². Zalecany typ przewodu: NYM-J 3x1,5 mm².
Elementy pobrane / filmy wideo
PP 45 RC - Elementy pobrane / filmy wideo
Poprzednik - Następca
