Вентилятор для небольших помещений
AKE 100
Изготовитель: MAICO
Автоматическое удаление влаги из подвала, DN 100, объемный расход 92 м³/ч
Примеры применения: Подвал или подвальное помещение, Помещение для домашнего хозяйства, Помещение для сушки, Помещение для стирки и сушки белья
Технический паспорт продукта
Характеристика
Габаритный чертеж
AKE 100 - Габаритный чертеж [mm]
- Кабельный ввод
AKE 100 - Габаритный чертеж [mm]
Наружная заслонка (входит в комплект поставки)
Технические данные
AKE 100 - Технические данные
Принадлежности / Запчасти
AKE 100 - Принадлежности / Запчасти
Специальные принадлежности
| Тип изделия | Название | Арт.№ | Цена*(Евро) | Действие |
|---|---|---|---|---|
| Вентилятор для небольших помещений | ECA 100 ipro | 0084.0200 | по запросу | |
| Внутритрубный вентилятор | ECA 11 E | 0080.0460 | по запросу | |
| Оконный комплект | FE 100/1 SG | 0093.0500 | по запросу | |
| Кабель датчика для AKE 100/150 | Кабель 6 м | 0157.0588 | по запросу | |
| Распорная рамка | ECA-DR | 0092.0550 | по запросу |
Общие принадлежности
| Тип изделия | Название | Арт.№ | Цена*(Евро) | Действие |
|---|---|---|---|---|
| Ввод через крышу | DF | - | - | - |
| Крышная черепица | DP | - | - | - |
| Крепежная скоба | BS | - | - | - |
| Решетка защиты от дождя | RG | - | - | - |
| Крышная черепица | DP | - | - | - |
| Наружная решётка | SG 100 | 0059.1054 | по запросу | |
| Стенная втулка | WH 100 | 0059.1030 | по запросу | |
| Приточный элемент | ALD 10 | 0152.0054 | по запросу | |
| Приточный элемент | ALD 125 Выходной товар | 0152.0067 | по запросу | |
| Приточный элемент | ALD 125 VA Выходной товар | 0152.0068 | по запросу | |
| Электрическая внутренняя заслонка | AE 10/1 | 0151.0400 | по запросу | |
| Внутренние решётки | ESG 10/2 | 0059.0947 | по запросу | |
| Электрическая внутренняя заслонка | AE 10 Больше не поставляется | 0151.0300 | по запросу |
Запчасти
| Тип изделия | Название | Арт.№ | Цена*(Евро) | Действие |
|---|---|---|---|---|
| Крышка | ABD ECA 100 ipro 3 | E059.2022.9200 | по запросу | |
| Крышка электроники | ABDE ECA 100 ipro 2 | E059.2010.9000 | по запросу |
Описание изделия
Описаниеизделия
AKE 100
Краткая информация
Автоматическое удаление влаги из подвала, DN 100, объемный расход 92 м³/чОписание изделия
Исполнение
- Область применения до 30 м² на вентилятор.
- Разнообразные возможности расширения системы: для увеличения воздухообмена можно присоединить приточный вентиляторный блок (например, ECA 11 E).
Характеристики
- Полностью автоматизированное интеллектуальное устройство для осушения подвалов для самых взыскательных требований.
- Постоянное сравнение абсолютной влажности в помещении и на улице: вентилятор выполняет проветривание самостоятельно, если абсолютная влажность в помещении выше, чем на улице.
- Не требует техобслуживания и управления вручную: установите один прибор, и система будет работать автоматически.
- Дополнительные вентиляторы без отдельного контроля точки росы можно подключать непосредственно к AKE с током до 600 мА и использовать интеллектуальные устройства.
- Вентиляторы с током более 600 мА можно подключать к промежуточному реле или контактору, и, таким образом, также можно осушать большие помещения или несколько помещений с помощью AKE.
- Скрытое всасывание через элегантную крышку.
- Автоматическое включение / выключение без дополнительных выключателей.
- Вентилятор контролирует уровень влажности в помещении.
- Функция защиты от замораживания: система выключается при температуре в помещении ниже 5 °C.
- Функция защиты от сухости: Отключение системы при относительной влажности менее 30%.
- Дополнительный ручной режим на 20 мин. возможно включать и обратно выключать с помощью кнопки.
- Не требуется дополнительная электропроводка от выключателя к прибору.
- Возможность дополнительного включения ручного режима работы с помощью выключателя.
- Светодиодные индикаторы состояния и работы.
- Объем поставки:
- Вентилятор
- Наружная заслонка
- Датчики
- Соединительный кабель 1 м
- Цвет обычный белый — типа RAL 9016.
- Корпус из ударопрочной пластмассы.
- Термическая защита от перегрузки.
- Класс защиты II.
Защита от замораживания
- Чтобы помещение не вымерзало, на AKE предусмотрена функция защиты от замораживания. Вентилятор автоматически выключается, когда температура в помещении опускается ниже 5 °C.
Защита от сухости
- Чтобы помещение не пересыхало, на AKE предусмотрена функция защиты от сухости. Вентилятор автоматически выключается, когда относительная влажность в помещении опускается ниже 30%.
Двигатель
- Энергосберегающий надежный двигатель с подшипниками, не требует обслуживания.
- Предназначен для непрерывного режима работы.
Инструкция по монтажу
- Простота установки:
- AKE 100: Колонковая скважина 105 мм или 120 мм при установке со стенной втулкой WH 100.
- AKE 150: Колонковая скважина 155 мм или 170 мм при установке со стенной втулкой WH 150.
- Возможна установка на стене или установка на потолке.
Электрическое присоединение
- Электрическое присоединение на выбор настенным или скрытым монтажом.
- Настенный монтаж при АKЕ 100 с дистанционной рамкой ECA-DR.

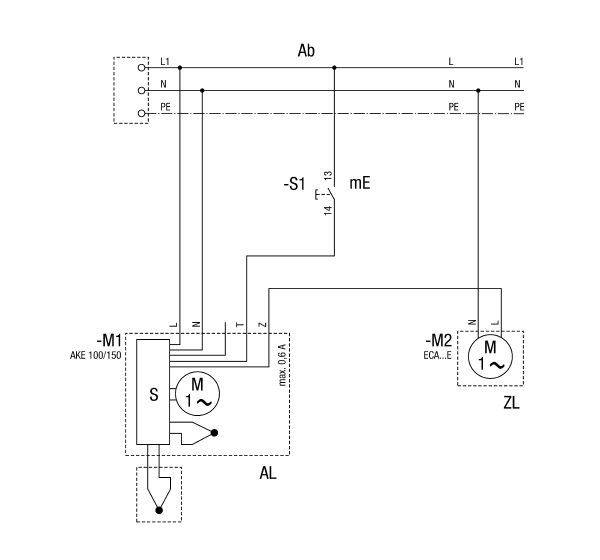

Схемы подключения
AKE 100 - Схемы подключения
EF — управление удалением влаги
T1 — опциональная кнопка для работы в ручном режиме
Z — присоединение для опционального приточного элемента, например ECA 11 E
Ab — защита обеспечивается заказчиком
mE — ручное включение (опция)
S — блок управления
AL — вытяжной воздух
ZL — приточный воздух (опция)
