Автоматический обратный клапан

AVM 31

Номер артикула: 0093.0009
Изготовитель: MAICO
Автоматическая заслонка для труб, DN 315

Технический паспорт продукта

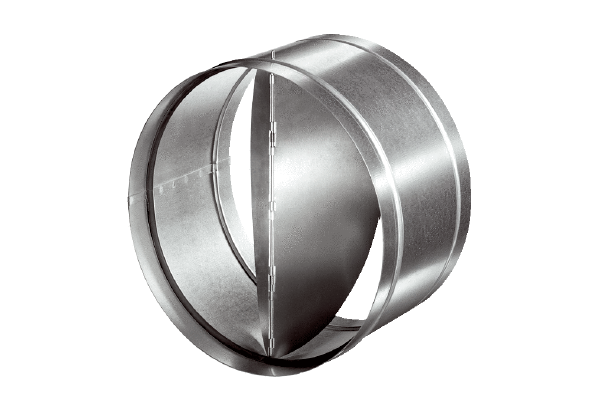

AVM 31 IM0013881.PNG Автоматическая заслонка для труб, DN 315

Характеристика

AVM 31 - Характеристика Потери давления

  1. AVM 10
  2. AVM 12
  3. AVM 15
  4. AVM 16
  5. AVM 20, AVM 25, AVM 31, AVM 35, AVM 40



Габаритный чертеж

AVM 31 - Габаритный чертеж [mm]

  1. Направление потока воздуха
A: 315 mm
B: 128 mm
C: 94 mm

Технические данные

AVM 31 - Технические данные

Артикул AVM 31
Направление воздуха Приточная или вытяжная вентиляция
Позиция вертикальный / горизонтальный
Материал Листовая сталь, оцинкованная
Вес 1,7 kg
Масса с упаковкой 1,71 kg
Вид заслонки с автоматическим открытием и закрытием
Номинальный диаметр 315 mm
Ширина 313 mm
Высота 313 mm
Глубина 128 mm
Ширина с упаковкой 313 mm
Высота с упаковкой 313 mm
Глубина с упаковкой 128 mm
Упаковочный комплект 1 штук
Ассортимент C
GTIN (EAN) 4012799930099
Номер артикула 0093.0009

Принадлежности для

AVM 31 - Принадлежности для

относится к специальным принадлежностям

Тип изделия Название Арт.№ Цена*(Евро) Действие
Шумоглушащий вентиляционный бокс ESR 31 S Больше не поставляется 0080.0231 по запросу
  • В памятку

относится к общим принадлежностям

Тип изделия Название Арт.№ Цена*(Евро) Действие
Центробежный трубный вентилятор ERR 31/1 0080.0278 по запросу
  • В памятку
Центробежный трубный вентилятор ERR 31/1 EC 0073.0572 по запросу
  • В памятку
Шумоглушащий вентиляционный бокс ESR 31 EC Остающийся запас 0080.0088 по запросу
  • В памятку
Шумоглушащий вентиляционный бокс ESR 31-3 EC Новинка 0080.1004 по запросу
  • В памятку
Компактный бокс ECR 31-2 EC 0080.0778 по запросу
  • В памятку
Диагональный вентилятор EDR 31 0080.0657 по запросу
  • В памятку
Центробежный крышный вентилятор EHD 31 0087.0306 по запросу
  • В памятку
Центробежный крышный вентилятор EHD 31 EC 0073.0565 по запросу
  • В памятку
Центробежный трубный вентилятор ERR 31/1 S Больше не поставляется 0080.0279 по запросу
  • В памятку
Шумоглушащий вентиляционный бокс ESR 31/1 Больше не поставляется 0080.0285 по запросу
  • В памятку
Шумоглушащий вентиляционный бокс ESR 31-2 Больше не поставляется 0080.0614 по запросу
  • В памятку
Шумоглушащий вентиляционный бокс ESR 31-2 Больше не поставляется 0080.0060 по запросу
  • В памятку
Шумоглушащий вентиляционный бокс ESR 31-2 S Больше не поставляется 0080.0621 по запросу
  • В памятку
Компактный бокс ECR 31 Больше не поставляется 0080.0564 по запросу
  • В памятку
Компактный бокс ECR 31 EC Больше не поставляется 0080.0083 по запросу
  • В памятку
Шумоглушащий вытяжной бокс ECR-A 25/31 Больше не поставляется 0080.0568 по запросу
  • В памятку
Шумоглушащий вентиляционный бокс ESR 31-2 EC Больше не поставляется 0080.0714 по запросу
  • В памятку
Компактный бокс ECR 31 EC Больше не поставляется 0080.0578 по запросу
  • В памятку
Вентиляционный бокс ESQ 31/4 Больше не поставляется 0080.0028 по запросу
  • В памятку
Вентиляционный бокс DSQ 31/4 Больше не поставляется 0080.0033 по запросу
  • В памятку

Описание изделия

Описаниеизделия

AVM 31

Краткая информация

Автоматическая заслонка для труб, DN 315

Описание изделия

  • Возможна вертикальная и горизонтальная установка. Направление потока при вертикальной установке снизу вверх.
  • С 2-мя алюминиевыми половинчатыми заслонками, двигающимися в противоположном направлении .
  • С охватывающим уплотнительным кольцом.
  • Обратные клапаны открываются воздушным потоком, а закрываются с помощью пружины.
