Центральная система вытяжной вентиляции

ZEG2 EC

Номер артикула: 0086.0206
Изготовитель: MAICO
Прибор централизованной вытяжной вентиляции с датчиком влажности / регулированием с датчиком влажности без... больше информации
Примеры применения: Дом с низким потреблением энергии, Коттедж, Квартира, Жилое помещение, Санирование
Технический паспорт продукта
ZEG2 EC IM0016914.PNG Прибор централизованной вытяжной вентиляции с датчиком влажности / регулированием с датчиком влажности без рекуперации тепла, с технологией EC, с беспроводным дистанционным управлением
Назад
  • В памятку
ZEG2 EC

Характеристика

ZEG2 EC - Характеристика Потери давления — DIP-переключатель 7 "выкл."

afw — нет в помещении

Заводская настройка:

низкая (1a)

нормальная (3a)

высокая (11a)

ZEG2 EC - Характеристика Потери давления — DIP-переключатель 7 "вкл."

afw — нет в помещении

Габаритный чертеж

ZEG2 EC - Габаритный чертеж [mm]

  1. Патрубок для вытяжного воздуха
  2. дополнительный патрубок для вытяжного воздуха с перфорированным участком
  3. Патрубок удаляемого воздуха

Технические данные

ZEG2 EC - Технические данные

Артикул ZEG2 EC
Объёмный расход 535 m³/h / 600 m³/h / Системное давление 200 Пa или системное давление 100 Пa
Регулируемая скорость вращения ✔
SEC average -20,6 kWh/(m²*a)
Класс энергоэффективности D
Вид напряжения Однофазный ток
Напряжение питания 230 V
Сетевая частота 50 Hz
Потребляемая мощность 2 W - 85 W
Iмакс 0,05 A - 0,8 A
Степень защиты IP 20
Место установки Подвал / Накопитель / Чердачный полуэтаж / Помещение для домашнего хозяйства / Котельная / Техническое помещение
Позиция вертикальный / горизонтальный
Вид системы центральная
Материал Пластмасса
Цвет белый
Вес 4,59 kg
Масса с упаковкой 5,14 kg
Диаметр присоединений 125 mm
Ширина 443 mm
Высота 463 mm
Глубина 303 mm
Ширина с упаковкой 455 mm
Высота с упаковкой 485 mm
Глубина с упаковкой 315 mm
Упаковочный комплект 1 штук
Ассортимент К
GTIN (EAN) 4012799862062
Номер артикула 0086.0206



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Всего

LWA2, S1 (dB(A))

26

22

17

14

14

16

17

17

28

LWA2, S2 (dB(A))

37

39

34

30

23

20

17

17

37

LWA2, S3 (dB(A))

45

43

50

41

33

29

21

18

46

LWA2= Уровень звуковой мощности корпуса в дБ

Измерено по заводской настройке (3 ступени)

Принадлежности

ZEG2 EC - Принадлежности

Общие принадлежности

Тип изделия Название Арт.№ Цена*(Евро) Действие
Гибкая труба Гибкая труба MA-FR - - -
Ввод через крышу DF - - -
Крышная черепица DP - - -
Крепежная скоба BS - - -
Решетка защиты от дождя RG - - -
Трубопровод MAICOTherm с теплоизоляцией Трубопровод MAICOTherm MT с теплоизоляцией - - -
Вентиляционный трубопровод MAICOFlex, круглый Система гибких круглых труб MAICOFlex MF - - -
Вентиляционный трубопровод MAICOAir, круглый Система гибких круглых труб MAICOAir MA - - -
Вентиляционный трубопровод MAICOFlex, круглый Система гибких круглых труб MAICOFlex - - -
Крышная черепица DP - - -
Вентиляционный трубопровод MAICO FFS, плоский Гибкий, плоский вентиляционный трубопровод MAICO FFS - - -
Крышка из нержавеющей стали для вентиляционной решётки LH-V2A 12 0151.0378 по запросу
  • В памятку
Крышка из нержавеющей стали для вентиляционной решётки LH-V2A 15 0151.0379 по запросу
  • В памятку
Настенный патрубок удаляемого воздуха KW-FL 12E 0152.0075 по запросу
  • В памятку
Настенный патрубок удаляемого воздуха KW-FL 12W 0152.0076 по запросу
  • В памятку
Настенный патрубок удаляемого воздуха KW-FL 16E 0152.0079 по запросу
  • В памятку
Настенный патрубок удаляемого воздуха KW-FL 16W 0152.0080 по запросу
  • В памятку
Приточный элемент ALD 10 0152.0054 по запросу
  • В памятку
Приточный элемент ALD 125 Выходной товар 0152.0067 по запросу
  • В памятку
Приточный элемент ALD 125 VA Выходной товар 0152.0068 по запросу
  • В памятку
Приточный элемент ALD 160 Выходной товар 0152.0069 по запросу
  • В памятку
Приточный элемент ALD 160 VA Выходной товар 0152.0070 по запросу
  • В памятку
Внутренние решётки ESG 10/2 0059.0947 по запросу
  • В памятку
Дверная вентиляционная решётка MLK 30 белая 0151.0123 по запросу
  • В памятку
Дверная вентиляционная решётка MLK 45 белая 0151.0126 по запросу
  • В памятку
Клапан вытяжного и приточного воздуха AZV 100 0152.0087 по запросу
  • В памятку
Тарельчатый клапан, пластмасса TK 10 0151.0192 по запросу
  • В памятку
Тарельчатый клапан, пластмасса TK 12 0151.0198 по запросу
  • В памятку
Тарельчатый клапан, металл TM 10 0151.0194 по запросу
  • В памятку
Тарельчатый клапан, металл TM 12 0151.0196 по запросу
  • В памятку
Тарельчатый клапан, нержавеющая сталь TM-V2A 10 0151.0374 по запросу
  • В памятку
Тарельчатый клапан, нержавеющая сталь TM-V2A 12 0151.0375 по запросу
  • В памятку
Тарельчатый клапан, металл TFA 10 0151.0369 по запросу
  • В памятку
Тарельчатый клапан, металл TFA 12 0151.0370 по запросу
  • В памятку
Встраиваемые рамки для TFA/TFZ EBR-D 10 0092.0493 по запросу
  • В памятку
Встраиваемые рамки для TFA/TFZ EBR-D 12 0092.0494 по запросу
  • В памятку
Фильтрующий элемент жирового фильтра вытяжного воздуха FFE 10 0092.0506 по запросу
  • В памятку
Алюминиевая гибкая труба AFR 125 0055.0091 по запросу
  • В памятку
Трубный шумоглушитель RSR 12 Остающийся запас 0092.0312 по запросу
  • В памятку
Трубный шумоглушитель RSR 12-1 0092.0593 по запросу
  • В памятку
Трубный шумоглушитель RSR 12/50-1 0092.0601 по запросу
  • В памятку
Вставной шумоглушитель SDE 8 0044.0213 по запросу
  • В памятку
Вставной шумоглушитель SDE 10 0044.0214 по запросу
  • В памятку
Вставной шумоглушитель SDE 12 0044.0215 по запросу
  • В памятку
Трубный шумоглушитель RSR 12/50 Больше не поставляется 0092.0322 по запросу
  • В памятку
Крышка из нержавеющей стали для вентиляционной решётки LH-V2A 16 Больше не поставляется 0151.0380 по запросу
  • В памятку
Внутренняя решётка, регулируемая AZE 100 Больше не поставляется 0059.0959 по запросу
  • В памятку
Приточный элемент ALD 10 T Больше не поставляется 0152.0055 по запросу
  • В памятку
Приточный элемент ZE 45 F белая Больше не поставляется 0152.0044 по запросу
  • В памятку

Описание изделия

Описаниеизделия

ZEG2 EC

Краткая информация

Прибор централизованной вытяжной вентиляции с датчиком влажности / регулированием с датчиком влажности без рекуперации тепла, с технологией EC, с беспроводным дистанционным управлением

Описание изделия

Характеристики

  • Централизованный вытяжной прибор.
  • Для одновременной вентиляции нескольких помещений в коттедже или квартире.
  • Степень защиты IP 20.
  • Корпус легко чистится.
  • Прибор оснащен тихо работающим энергоэффективным EC-двигателем.
  • Возможно 5 присоединений для вытяжного воздуха (3 x DN 125, 1 x DN 125/DN 160) и 1 x DN 160 = "перфорированный участок"
  • С патрубком удаляемого воздуха DN 125.
  • Встроенный двигатель, встроенная электроника.
  • До 28 скоростей вращения.
  • Настройка по умолчанию — на ступени 1(a*) = "низкая", 3(a*) = "нормальная" и 11 (a*) = "высокая".
  • Установленные скорости вращения легко изменить с помощью так называемых Dip-переключателей.
  • Со встроенным датчиком влажности для автоматического регулирования в зависимости от уровня влажности.
  • Беспроводной дистанционный пульт управления ZEG2 EC-FB входит в объем поставки.
  • * = имеются характеристики "a" и "b" в зависимости от настройки DIP-переключателя 7

Управление

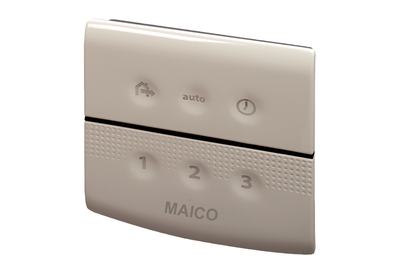

  • Беспроводное дистанционное управление ZEG2 EC-FB с управлением с помощью датчика влажности и 6 кнопками настройки (датчик влажности встроен в ZEG2 EC).
  • Радиочастота 868,3 МГц.
  • Размеры (В x Ш x Г): 83x80x28 мм.
  • Степень защиты: IP 30.
  • Светодиодная индикация статуса
  • Настройки
    • Режим отсутствия (режим энергосбережения)
    • В автоматическом режиме ступень вентиляции регулируется в соответствии с результатами измерений, полученными от датчика влажности
    • Режим таймера (15/30/60 минут) на ступени "высокая" — затем снова последняя выбранная ступень
    • 1. Низкая скорость вращения - стандартное положение в ночное время
    • 2. Нормальная скорость вращения - стандартное положение в дневное время
    • 3. Высокая скорость вращения - при приготовлении пищи и пользовании душем
  • Автоматический режим: в этом положении прибор вытяжной вентиляции работает с низкой скоростью вращения до значительного повышения измеренной относительной влажности вытяжного воздуха в течение 3 минут (варианты настройки 5% или 10% DIP-переключателем 7). Затем прибор переключается со ступени "низкая" (1) на ступень "нормальная" (2) или "высокая" (3) в зависимости от настройки DIP-переключателя 7. Если фиксируется снижение влажности, ZEG2 EC на 15 или 30 минут переключается на ступень "нормальная" или "высокая" (время выбега настраивается DIP-переключателем 8). После этого прибор снова переключается на ступень "низкая".
  • Режим отсутствия: ZEG2 EC работает в энергосберегающем режиме и не реагирует на сигналы датчика влажности.

Инструкции по монтажу

  • Пульт дистанционного управления ZEG2 EC-FB можно устанавливать во влажных помещениях, но не непосредственно в душевой кабине. На пульт дистанционного управления не должны попадать брызги воды (макс. относительная влажность 90%).
  • Прибор ZEG2 EC следует устанавливать в сухом помещении – он не должен соприкасаться с брызгами воды (макс. относительная влажность 90%).

Электрическое присоединение

  • С гибким соединительным кабелем длиной ок. 1,2 м.

Содержание

Схемы подключения

ZEG2 EC - Схемы подключения



Предыдущий - последующий

ZEG2 EC - Предыдущий

Тип изделия Название Арт.№ Действие
Центральная система вытяжной вентиляции ZEG EC Больше не поставляется 0086.0205
