Характеристика

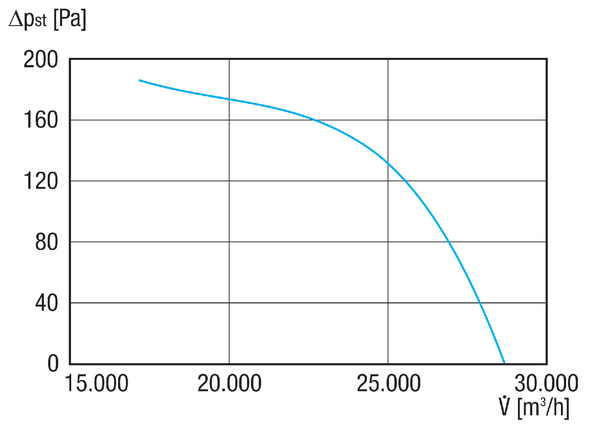

DAR 90/6 2,2 - Характеристика

Габаритный чертеж

DAR 90/6 2,2 - Габаритный чертеж [mm]

Технические данные

DAR 90/6 2,2 - Технические данные

Артикул	DAR 90/6 2,2
Объёмный расход	28.649 m³/h
Скорость вращения	960 1/min
Тип крыльчатки	осевой
Регулируемая скорость вращения	✔
Возможность реверса	−
Вид напряжения	Трёхфазный ток
Напряжение питания	400 V
Сетевая частота	50 Hz
Номинальная мощность	2.200 W
I_ном	5,45 A
Степень защиты	IP 55
Тепловой класс	F
Переключение числа полюсов	−
Место установки	Труба
Позиция	горизонтальн.
Материал корпуса	Стальной лист с эпоксидным покрытием
Материал крыльчатки	Полиамид
Цвет	серого цвета
Вес	113 kg
Масса с упаковкой	129 kg
Номинальный диаметр	900 mm
Ширина	1.030 mm
Высота	680 mm
Глубина	1.030 mm
Ширина с упаковкой	1.140 mm
Высота с упаковкой	830 mm
Глубина с упаковкой	1.140 mm
Температура транспортирующей среды при I_Max	-10 °C до 50 °C
PTC DIN 44082	M 100
Упаковочный комплект	1 штук
Ассортимент	C
GTIN (EAN)	4012799731610
Номер артикула	0073.0161

Технические данные для приборов > 125 Вт согласно Европейской энергоэффективной директиве ErP 2009/125/СЕ в точке оптимального КПД

Артикул	DAR 90/6 2,2
Общая эффективность η	40,2 %
Категория измерений	C
Категория эффективности	statisch
Степень эффективности N	44,4
Необходимость в регулируемом приводе	нет
Год выпуска	См. заводскую табличку
Название производителя / официальный регистрационный номер / место нахождения производителя	Maico Elektroapparate-Fabrik GmbH / Суд ведения торгового реестра Freiburg, HRB 601233 / Villingen-Schwenningen
Арт.№	0073.0161
Р_BEP/ объемный расход_BEP / P_{fs, BEP}	2,208 kW / 17.183 m³/h / 186,1 Pa
n_BEP	960 1/min
Степень повышения давления при оптимальном КПД	≈ 1
Информация о разборке и утилизации	см. инструкцию по монтажу
Информация о монтаже, эксплуатации и текущем ремонте	см. инструкцию по монтажу
Предметы, использованные при измерении эффективности и не описанные в категории изменений	-
I_BEP	5,45 A
Уровень звуковой мощности_{L_WA7}	86 dB(A)

Уровень звуковой мощности в октавном спектре

	63 Hz	125 Hz	250 Hz	500 Hz	1 kHz	2 kHz	4 kHz	8 kHz	Всего
L_WA5, S5 (dB(A))	58	69	76	79	81	80	78	72	86

L_WA5= Уровень звуковой мощности для свободного всасывания в дБ

Принадлежности

DAR 90/6 2,2 - Принадлежности

Специальные принадлежности

Тип изделия	Название	Арт.№	Цена*(Евро)	Действие
Монтажный комплект	KIT DAD 90	0073.0087	по запросу

Общие принадлежности

Тип изделия	Название	Арт.№	Цена*(Евро)
Удлинение корпуса	GVI 90	0073.0203	по запросу
Решетка для защиты от прикосновения	SGCI 90	0073.0096	по запросу
Защитная решётка	SGRI 90	0073.0047	по запросу
Эластичный соединительный штуцер	ELI 90	0073.0221	по запросу
Контрфланец	GFI 90	0073.0262	по запросу
Контрштуцер	GSI 90	0073.0269	по запросу
Всасывающее сопло	ADI 90	0073.0237	по запросу
Крепежная ножка	FUI 90	0073.0228	по запросу
Виброизолятор	GPI 66-130	0073.0276	по запросу
Трубный шумоглушитель	RSI 90/1000	0073.0106	по запросу
Трубный шумоглушитель	RSI 90/1500	0073.0107	по запросу
Трубный шумоглушитель	RSI 90/2000	0073.0108	по запросу
Трубный шумоглушитель	RSKI 90/1000	0073.0118	по запросу
Трубный шумоглушитель	RSKI 90/1500	0073.0119	по запросу
Трубный шумоглушитель	RSKI 90/2000	0073.0120	по запросу
Основной, ремонтный выключатель	HS 3	0157.0736	по запросу
Защитное терморезисторное реле	TMS	0157.0992	по запросу
Контактор	US 16 T	0157.0769	по запросу
Преобразователь частоты	MFU 6	0157.1217	по запросу
Термостат	TH 10	0157.0764	по запросу
Термостат	TH 16	0157.0748	по запросу

Описание изделия

Описаниеизделия

Краткая информация

Name: DAR 90/6 2,2
Brand: MAICO
SKU: 0073.0161

Осевой трубный вентилятор, DN 900, трехфазный ток, номинальная мощность 2,2 кВт

Описание изделия

Характеристики

Осевой трубный вентилятор для коммерческой и промышленной вентиляции.
Высокомощный вентилятор для большого объемного расхода.
Для простого и непосредственного монтажа в систему трубопроводов.
Возможен монтаж в любом положении.
Корпус из листовой стали с эпоксидным покрытием.
Подходит для температурных диапазонов от -10 °C до +50 °C.
Осевые крыльчатки с крыльями из антистатического полиамида, армированного стекловолокном.

Двигатель

Электродвигатель трехфазного тока.
Степень защиты IP 55.
Двигатель IE3.
Режим работы S1 (непрерывный режим работы).
Температура двигателя вентилятора контролируется с помощью терморезисторов. Терморезисторы должны быть подключены к пусковой системе, которая постоянно отключает вентилятор от электросети при повышенных температурах.
Регулируемая скорость вращения с преобразователем частоты.
Допустимый частотный диапазон при регулировании скорости вращения с преобразователем частоты 20—50 Гц.

Электрическое присоединение

Внешняя клеммная коробка на корпусе.

Указания по технике безопасности

Вентилятор можно эксплуатировать только при наличии защиты от прикосновения к крыльчатке согласно DIN EN ISO 13857.

Специальные исполнения

По запросу и за дополнительную цену возможна поставка следующих специальных исполнений:

Варианты с алюминиевыми рабочими колесами.
Исполнения с корпусом из листовой стали горячего цинкования.
