Вентилятор для небольших помещений

ECA 120 VZ

Номер артикула: 0084.0007
Изготовитель: MAICO
cо стационарной внутренней решёткой и таймером замедления
Примеры применения: Ванная, Туалет, Кладовая, Кладовая, Подвал
Технический паспорт продукта
ECA 120 VZ IM0009950.PNG cо стационарной внутренней решёткой и таймером замедления
ECA 120 VZ IM0007250.PNG cо стационарной внутренней решёткой и таймером замедления
Назад
  • В памятку
ECA 120
ECA 120 VZ
ECA 120 F
ECA 120 P
ECA 120 24 V
ECA 120 K
ECA 120 KVZ
ECA 120 KF
ECA 120 KP

Характеристика

ECA 120 VZ - Характеристика

U = 230 В или 24 В

f = 50 Гц

n = 2600 мин-1

Габаритный чертеж

ECA 120 VZ - Габаритный чертеж [mm]

  1. Кабельный ввод

Технические данные

ECA 120 VZ - Технические данные

Артикул ECA 120 VZ
Исполнение Таймер с замедлением
Объёмный расход 170 m³/h
Скорость вращения 2.600 1/min
Регулируемая скорость вращения −
Возможность реверса −
Вид напряжения Однофазный ток
Напряжение питания 230 V
Сетевая частота 50 Гц / 60 Гц
Потребляемая мощность 19 W
Iмакс 0,14 A
Степень защиты IP 45
Подключение к сети 5 x 1,5 мм2
Место установки Стена
Вид монтажа Настенный монтаж
Позиция произвольно
Материал Пластмасса
Цвет обычный белый - типа RAL 9016
Вес 0,9 kg
Масса с упаковкой 1,06 kg
Номинальный диаметр 120 mm
Ширина 171 mm
Высота 171 mm
Глубина 114 mm
Ширина с упаковкой 180 mm
Высота с упаковкой 180 mm
Глубина с упаковкой 140 mm
Температура транспортирующей среды при IMax 40 °C
Время выбега 6 min
Замедление включения 50 s
Уровень звукового давления 42 dB(A) / Расстояние 3 м, предпосылки свободного пространства
Упаковочный комплект 1 штук
Ассортимент A
GTIN (EAN) 4012799840077
Номер артикула 0084.0007

Принадлежности / Запчасти

ECA 120 VZ - Принадлежности / Запчасти

Общие принадлежности

Тип изделия Название Арт.№ Цена*(Евро) Действие
Ввод через крышу DF - - -
Крышная черепица DP - - -
Крепежная скоба BS - - -
Решетка защиты от дождя RG - - -
Крышная черепица DP - - -
Заслонка AP 120 0059.0950 по запросу
  • В памятку
Наружная решётка SG 120 0059.0951 по запросу
  • В памятку
Стенная втулка WH 120 0059.1031 по запросу
  • В памятку
Приточный элемент ALD 10 0152.0054 по запросу
  • В памятку
Приточный элемент ALD 125 Выходной товар 0152.0067 по запросу
  • В памятку
Приточный элемент ALD 125 VA Выходной товар 0152.0068 по запросу
  • В памятку
Приточный элемент ALD 160 Выходной товар 0152.0069 по запросу
  • В памятку
Приточный элемент ALD 160 VA Выходной товар 0152.0070 по запросу
  • В памятку
Дверная вентиляционная решётка MLK 30 белая 0151.0123 по запросу
  • В памятку
Дверная вентиляционная решётка MLK 45 белая 0151.0126 по запросу
  • В памятку
Алюминиевая гибкая труба AFR 125 0055.0091 по запросу
  • В памятку
Гигростат HY 230 0157.0126 по запросу
  • В памятку
Гигростат HY 230 I 0157.0127 по запросу
  • В памятку
Радиовыключатель XS 1 Больше не поставляется 0157.0344 по запросу
  • В памятку
Радиоприемник XE 1 Больше не поставляется 0157.0343 по запросу
  • В памятку
Приточный элемент ALD 10 T Больше не поставляется 0152.0055 по запросу
  • В памятку
Приточный элемент ZE 45 F белая Больше не поставляется 0152.0044 по запросу
  • В памятку

Запчасти

Тип изделия Название Арт.№ Цена*(Евро) Действие
Крышка ABD ECA 120 1 E059.1010.9000 по запросу
  • В памятку
Плата PL ECA 100/120 VZ E101.1254.0000 по запросу
  • В памятку

Описание изделия

Описаниеизделия

ECA 120 VZ

Краткая информация

cо стационарной внутренней решёткой и таймером замедления

Описание изделия

Исполнение с таймером замедления

  • Замедление включения ок. 50 сек.
  • Время выбега ок. 6 мин.
  • Нерегулируемая скорость вращения.

Характеристики

  • Высокий объемный расход, несмотря на компактный монтажный размер.
  • Сочетает большой объемный расход с большим напором.
  • Термическая защита от перегрузки.
  • Корпус из ударопрочной пластмассы.
  • Класс защиты II.
  • С сертификатом VDE GS, исключение: ECA 120 24 В.
  • С защитными уплотнениями, предохраняющими от проникновения конденсата при потолочном монтаже.
  • Регулирование скорости вращения опционально для вентиляторов ЕСА стандартного исполнения.
  • Цвет обычный белый – типа RAL 9016.

Двигатель

  • Надежный двигатель с подшипниками, не требует обслуживания.
  • Предназначен для непрерывного режима работы.

Инструкции по монтажу

  • Простой и быстрый демонтаж крышки.
  • Быстрое крепление вентилятора в трубе с помощью 2 пружинных зажимов.

Электрическое подключение

  • Электрическое присоединение на выбор настенным или скрытым монтажом.

Указания по безопасности

  • Все изделия ECA 120 со степенью защиты IP 45 могут применяться на защитном участке 1 в соответствии с DIN VDE 0100-701.
  • Подробно см. в указаниях по проектированию.

Специальные исполнения

  • По запросу и за дополнительную цену возможна поставка специального исполнения с переключателем с настраиваемым реле времени.

Содержание

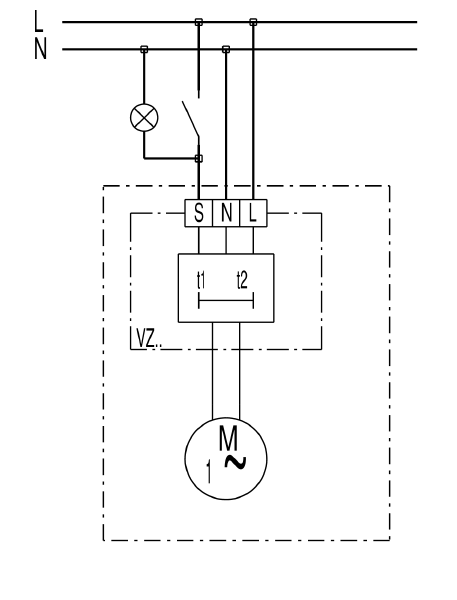

Схемы подключения

ECA 120 VZ - Схемы подключения
