Вентиляторный узел

ER 60

Номер артикула: 0084.0100
Изготовитель: MAICO
Вентиляторный узел с крышкой и фильтром для установки в корпус для скрытого монтажа, объемный расход 62 м³/ч
Примеры применения: Ванная, Кухня, Многоквартирный дом, Жилое помещение, Столовая комната
Технический паспорт продукта
ER 60 IM0009919.PNG Вентиляторный узел с крышкой и фильтром для установки в корпус для скрытого монтажа, объемный расход 62 м³/ч
ER 60 IM0008446.PNG Вентиляторный узел с крышкой и фильтром для установки в корпус для скрытого монтажа, объемный расход 62 м³/ч
ER 60 IM0007254.PNG Вентиляторный узел с крышкой и фильтром для установки в корпус для скрытого монтажа, объемный расход 62 м³/ч

Характеристика

ER 60 - Характеристика

Габаритный чертеж

ER 60 - Габаритный чертеж [mm]

Вентиляторный узел ER с корпусом скрытого монтажа ER-UP/G или ER-UPD

ER 60 - Габаритный чертеж [mm]

Вентиляторный узел ER с корпусом скрытого монтажа ER-UP/G или ER-UPD и двухкомнатным присоединением

Технические данные

ER 60 - Технические данные

Артикул ER 60
Исполнение Стандартное исполнение
Объёмный расход 62 m³/h
Скорость вращения 1.250 1/min
Направление воздуха Вытяжная вентиляция
Регулируемая скорость вращения
SEC average -3,72 kWh/(m²*a)
Вид напряжения Однофазный ток
Напряжение питания 230 V
Сетевая частота 50 Hz
Потребляемая мощность 21 W
Iмакс 0,16 A
Степень защиты IP X5
Подключение к сети 3 x 1,5 мм2
Место установки Стена / Потолок
Вид монтажа Скрытый монтаж
Вид системы децентрализованный
Материал Пластмасса
Цвет обычный белый - типа RAL 9016
Вес 1,5 kg
Масса с упаковкой 1,78 kg
Класс фильтра ISO Coarse 30 % (G2)
Направление выпуска на боку
Ширина 250 mm
Высота 250 mm
Глубина 140 mm
Ширина с упаковкой 285 mm
Высота с упаковкой 285 mm
Глубина с упаковкой 155 mm
Температура транспортирующей среды при IMax 40 °C
Уровень звукового давления 36 dB(A) / Данные соответствуют DIN 18017-3 (1990) при эквивалентной поглощающей поверхности АL= 10 м2
Упаковочный комплект 1 штук
Ассортимент B
GTIN (EAN) 4012799841005
Номер артикула 0084.0100



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Всего

LWA7, высокий (dB(A))

40

LWA7= Уровень звуковой мощности для корпуса и свободного всасывания в дБ

Принадлежности / Запчасти

ER 60 - Принадлежности / Запчасти

Специальные принадлежности

Общие принадлежности

Тип изделия Название Арт.№ Цена*(Евро) Действие
Алюминиевая гибкая труба AFR - - -
Ввод через крышу DF - - -
Крышная черепица DP - - -
Крепежная скоба BS - - -
Решетка защиты от дождя RG - - -
Крышная черепица DP - - -
Приточный элемент ALD 10 0152.0054 по запросу
  • В памятку
Приточный элемент ALD 125 Выходной товар 0152.0067 по запросу
  • В памятку
Приточный элемент ALD 125 VA Выходной товар 0152.0068 по запросу
  • В памятку
Приточный элемент ALD 160 Выходной товар 0152.0069 по запросу
  • В памятку
Приточный элемент ALD 160 VA Выходной товар 0152.0070 по запросу
  • В памятку
Дверная вентиляционная решётка MLK 30 белая 0151.0123 по запросу
  • В памятку
Дверная вентиляционная решётка MLK 45 белая 0151.0126 по запросу
  • В памятку
Таймер с замедлением VZ 6 0157.0820 по запросу
  • В памятку
Таймер с замедлением VZ 12 0157.0821 по запросу
  • В памятку
Таймер с замедлением VZ 24 C 0157.0822 по запросу
  • В памятку
Интервальный выключатель VZI 10 0157.0823 по запросу
  • В памятку
Гигростат HY 230 0157.0126 по запросу
  • В памятку
Гигростат HY 230 I 0157.0127 по запросу
  • В памятку
Радиовыключатель XS 1 Больше не поставляется 0157.0344 по запросу
  • В памятку
Радиоприемник XE 1 Больше не поставляется 0157.0343 по запросу
  • В памятку
Приточный элемент ALD 10 T Больше не поставляется 0152.0055 по запросу
  • В памятку
Приточный элемент ZE 45 F белая Больше не поставляется 0152.0044 по запросу
  • В памятку
Гигростат HY 10 AP Больше не поставляется 0157.0358 по запросу
  • В памятку
Гигростат HY 10 UP Больше не поставляется 0157.0357 по запросу
  • В памятку

Запчасти

Тип изделия Название Арт.№ Цена*(Евро) Действие
Крышка ABD ER 60/100/Centro E059.1017.9001 по запросу
  • В памятку
Плата PL ER 60 E101.1012.9002 по запросу
  • В памятку

Описание изделия

Описаниеизделия

ER 60

Краткая информация

Вентиляторный узел с крышкой и фильтром для установки в корпус для скрытого монтажа, объемный расход 62 м³/ч

Описание изделия

Стандартное исполнение

  • ER 100: Регулируемая скорость вращения.
  • ER 60: Нерегулируемая скорость вращения.

Характеристики

  • Вентилятор с крышкой и фильтром ISO Coarse 30 % (G2) для установки в корпус скрытого монтажа ER-UP/G, ER-UPD и ER-UPB....
  • Для вытяжной вентиляции одного или двух помещений с помощью одного вентилятора (исключение: исполнение Н).
  • Легкая замена фильтра без инструментов.
  • Крышка поворачивается на ± 5°, благодаря чему можно выровнять установленный корпус.
  • Быстрый и простой монтаж вентилятора в корпус с помощью защелкивающегося крепления и электрического разъема.
  • Цвет обычный белый – типа RAL 9016.
  • Все приборы MAICO ER имеют степень защиты IP X5 и могут устанавливаться на участке 1 согласно DIN VDE 0100-701, а также в зоне, где образуются струи воды. Подробно см. в указаниях по проектированию.
  • Класс защиты II.
  • Крутая характеристика отражает высокий потенциал вентиляторов ER по давлению.
  • Надежный, экономящий энергию конденсаторный двигатель.
  • Двигатель с термической защитой от перегрузки.
  • Не требует обслуживания, с закрытыми с двух сторон подшипниками.
  • Характеристика объемного расхода и утечка воздуха проверены в TÜV Bayern e.V., объемный поток утечки воздуха < 0,01 м³/ч.
  • Перепад звукового давления шахты проверен службой IAB Oberursel (Институт по акустике и строит. физике Oberursel) и соответствует стандарту DIN 52210-6.
  • С сертификатом VDE.

Содержание

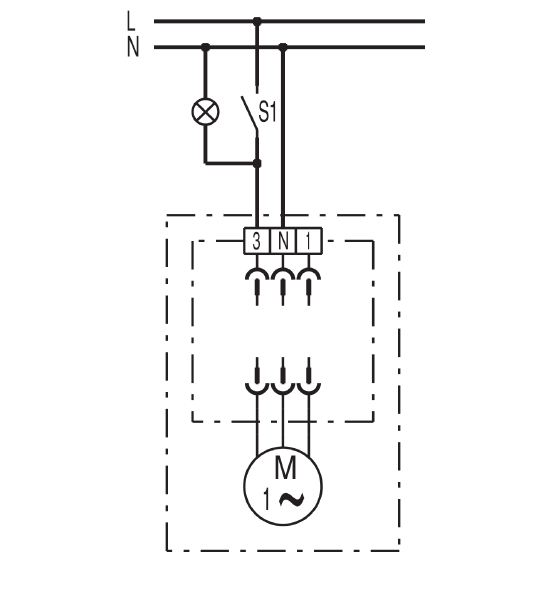

Схемы подключения

ER 60 - Схемы подключения

S1 выключатель ВКЛ/ВЫКЛ
