Вентилятор для настенного монтажа

ER-AP 100 VZ

Номер артикула: 0084.0171
Изготовитель: MAICO
Вентилятор для настенного монтажа для вытяжной вентиляции, объёмный расход 100 м³/ч, с таймером замедления
Примеры применения: Ванная, Кухня, Многоквартирный дом, Жилое помещение, Столовая комната
Технический паспорт продукта
ER-AP 100 VZ IM0009918.PNG Вентилятор для настенного монтажа для вытяжной вентиляции, объёмный расход 100 м³/ч, с таймером замедления
ER-AP 100 VZ IM0008446.PNG Вентилятор для настенного монтажа для вытяжной вентиляции, объёмный расход 100 м³/ч, с таймером замедления
ER-AP 100 VZ IM0007254.PNG Вентилятор для настенного монтажа для вытяжной вентиляции, объёмный расход 100 м³/ч, с таймером замедления

Характеристика

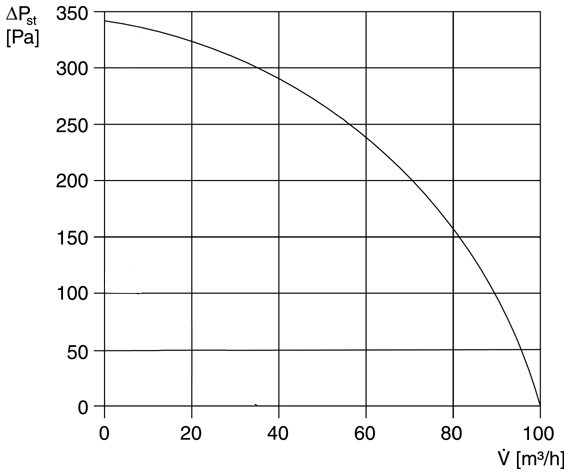

ER-AP 100 VZ - Характеристика

Габаритный чертеж

ER-AP 100 VZ - Габаритный чертеж [mm]

Технические данные

ER-AP 100 VZ - Технические данные

Артикул ER-AP 100 VZ
Исполнение Таймер с замедлением
Объёмный расход 100 m³/h
Скорость вращения 1.850 1/min
Направление воздуха Вытяжная вентиляция
Регулируемая скорость вращения
SEC average -6,83 kWh/(m²*a)
Напряжение питания 230 V
Сетевая частота 50 Hz
Потребляемая мощность 29 W
Iмакс 0,15 A
Степень защиты IP X5
Подключение к сети 5 x 1,5 мм2
Место установки Стена / Потолок
Вид монтажа Настенный монтаж
Вид системы децентрализованный
Материал Пластмасса
Цвет обычный белый - типа RAL 9016
Вес 1,89 kg
Масса с упаковкой 2,45 kg
Класс фильтра ISO Coarse 30 % (G2)
Противопожарная защита нет
Диаметр присоединений 75 mm / 80 mm
Ширина 236 mm
Высота 236 mm
Глубина 217,5 mm
Ширина с упаковкой 255 mm
Высота с упаковкой 255 mm
Глубина с упаковкой 235 mm
Температура транспортирующей среды при IMax 40 °C
Время выбега 6 min
Замедление включения 50 s
Уровень звукового давления 49 dB(A) / Данные соответствуют DIN 18017-3 (1990) при эквивалентной поглощающей поверхности АL= 10 м2
Номер допуска Z-51.1-42
Упаковочный комплект 1 штук
Ассортимент B
GTIN (EAN) 4012799841715
Номер артикула 0084.0171



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Всего

LWA7, высокий (dB(A))

53

LWA7= Уровень звуковой мощности для корпуса и свободного всасывания в дБ

Принадлежности / Запчасти

ER-AP 100 VZ - Принадлежности / Запчасти

Специальные принадлежности

Тип изделия Название Арт.№ Цена*(Евро) Действие
Воздушный фильтр, запасной ZF 60/100 0093.0331 по запросу
  • В памятку
Воздушный фильтр, запасной ZF 60/100 Комплект 0093.0885 по запросу
  • В памятку
Звукоизоляционный элемент ER-SE AP 0192.0679 по запросу
  • В памятку
Воздушный фильтр, запасной ZF 60/100 Больше не поставляется 0093.0680 по запросу
  • В памятку

Общие принадлежности

Тип изделия Название Арт.№ Цена*(Евро) Действие
Алюминиевая гибкая труба AFR - - -
Ввод через крышу DF - - -
Крышная черепица DP - - -
Крепежная скоба BS - - -
Решетка защиты от дождя RG - - -
Крышная черепица DP - - -
Приточный элемент ALD 10 0152.0054 по запросу
  • В памятку
Приточный элемент ALD 125 Выходной товар 0152.0067 по запросу
  • В памятку
Приточный элемент ALD 125 VA Выходной товар 0152.0068 по запросу
  • В памятку
Приточный элемент ALD 160 Выходной товар 0152.0069 по запросу
  • В памятку
Приточный элемент ALD 160 VA Выходной товар 0152.0070 по запросу
  • В памятку
Дверная вентиляционная решётка MLK 30 белая 0151.0123 по запросу
  • В памятку
Дверная вентиляционная решётка MLK 45 белая 0151.0126 по запросу
  • В памятку
Гигростат HY 230 0157.0126 по запросу
  • В памятку
Гигростат HY 230 I 0157.0127 по запросу
  • В памятку
Радиовыключатель XS 1 Больше не поставляется 0157.0344 по запросу
  • В памятку
Радиоприемник XE 1 Больше не поставляется 0157.0343 по запросу
  • В памятку
Приточный элемент ALD 10 T Больше не поставляется 0152.0055 по запросу
  • В памятку
Приточный элемент ZE 45 F белая Больше не поставляется 0152.0044 по запросу
  • В памятку

Запчасти

Описание изделия

Описаниеизделия

ER-AP 100 VZ

Краткая информация

Вентилятор для настенного монтажа для вытяжной вентиляции, объёмный расход 100 м³/ч, с таймером замедления

Описание изделия

Исполнение с таймером замедления

  • Замедление включения ок. 50 сек.
  • Время выбега ок. 6 мин.
  • Нерегулируемая скорость вращения.

Характеристики

  • Вентилятор для настенного монтажа с фильтром ISO Coarse 30 % (G2) вытяжной вентиляции кухонь, ванных и туалетов.
  • Пластмассовые выбросные патрубки DN 75/80 с автоматическим пластмассовым обратным клапаном.
  • Пластмассовый обратный клапан служит дополнительно как заслонка дыма низкой температуры.
  • Корпус поворачивается, благодаря чему присоединение выбросного патрубка к главному стояку осуществляется слева или справа вверху.
  • Легкая замена фильтра без инструментов.
  • Быстрый и простой монтаж вентилятора в корпус с помощью защелкивающегося крепления и электрического разъема.
  • Цвет обычный белый – типа RAL 9016.
  • Все приборы MAICO ER имеют степень защиты IP X5 и могут устанавливаться на участке 1 согласно DIN VDE 0100-701, а также в зоне, где образуются струи воды. Подробно см. в указаниях по проектированию.
  • Класс защиты II.
  • Крутая характеристика отражает высокий потенциал вентиляторов ER по давлению.
  • Надежный, экономящий энергию конденсаторный двигатель.
  • Двигатель с термической защитой от перегрузки.
  • Не требует обслуживания, с закрытыми с двух сторон подшипниками.
  • Характеристика объемного расхода и утечка воздуха проверены в TÜV Bayern e.V., объемный поток утечки воздуха < 0,01 м³/ч.
  • Перепад звукового давления шахты проверен службой IAB Oberursel (Институт по акустике и строит. физике Oberursel) и соответствует стандарту DIN 52210-6.
  • С сертификатом VDE.
  • Общестроительное разрешение, № разрешения: Z-51.1-42.
  • Со свидетельствами о разрешениях можно ознакомиться по запросу или на нашем веб-сайте www.maico-ventilatoren.com.

Содержание

Схемы подключения

ER-AP 100 VZ - Схемы подключения

S1 ВКЛ (спустя ок. 50 с)

S1 ВЫКЛ (время выбега 6 мин)

При использовании 1-полюсного выключателя могут возникать обратные напряжения. Необходима комбинация с конденсатором X2!



Вариант включения 1

S1 и S2 ВКЛ (спустя ок. 50 с)

S1 ВЫКЛ (время выбега 6 мин)

Вентилятор можно выключить дополнительным выключателем S2 независимо от освещения помещения.

При использовании 1-полюсного выключателя могут возникать обратные напряжения. Необходима комбинация с конденсатором X2!



Вариант включения 2

S1 или S2 ВКЛ (спустя ок. 50 с)

S1 ВЫКЛ (время выбега 6 мин)

После выключения последнего действующего выключателя вентилятор продолжает работать ок. 6 минут.

  1. Главное помещение
  2. Второе помещение

При использовании 1-полюсного выключателя могут возникать обратные напряжения. Необходима комбинация с конденсатором X2!



Предыдущий - последующий

ER-AP 100 VZ - Последующий

Тип изделия Название Арт.№ Действие
Наcтенный корпус. ER GH AP 0084.0352
  • В памятку

Памятный листок
Запрос
Сравнение продуктов
