Характеристика

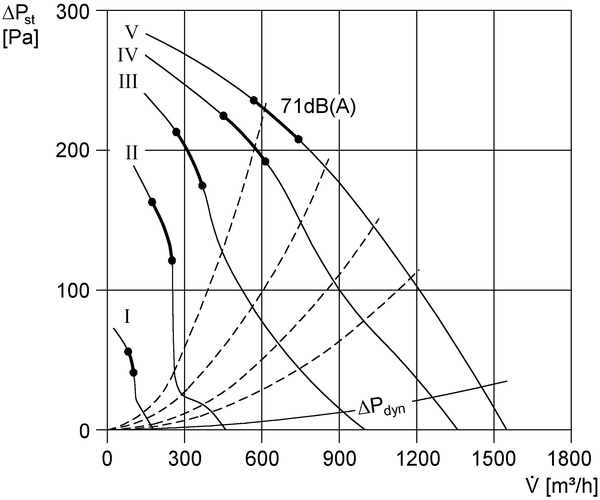

ERD 22/4 B - Характеристика

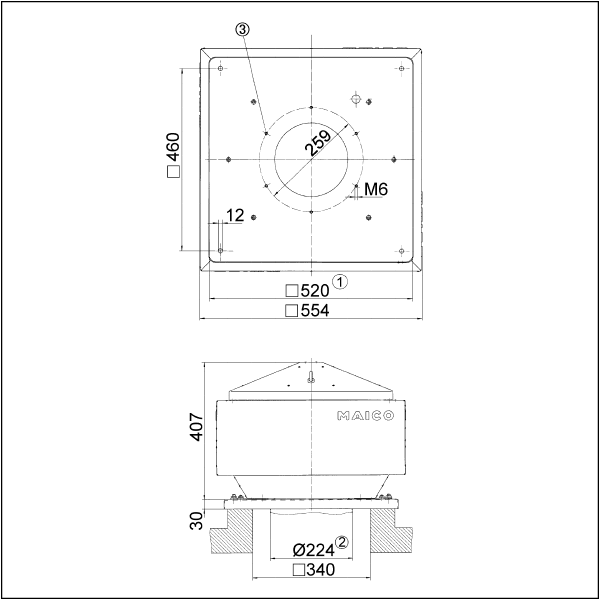

Габаритный чертеж

ERD 22/4 B - Габаритный чертеж [mm]

Условный проход
Наружный диаметр трубы
Количество отверстий: 3

Технические данные

ERD 22/4 B - Технические данные

Технические данные

Артикул	ERD 22/4 B
Объёмный расход	1.550 m³/h
Регулируемая скорость вращения	✔
Возможность реверса	−
Степень защиты	IP 55
Место установки	Крыша
Позиция	вертикальный
Материал	Листовая сталь, оцинкованная
Вес	26,7
Масса с упаковкой	26 kg
Заслонка	встроен
Вид заслонки	с автоматическим открытием и закрытием
Номинальный диаметр	224 mm
Ширина с упаковкой	580 mm
Высота с упаковкой	455 mm
Глубина с упаковкой	580 mm
Упаковочный комплект	1 штук
Ассортимент	C
GTIN (EAN)	4012799870012
Номер артикула	0087.0001

Принадлежности

ERD 22/4 B - Принадлежности

Общие принадлежности

Тип изделия	Название	Арт.№	Цена*(Евро)
Эластичный соединительный штуцер	ELA 22	0092.0282	по запросу
Цокольный шумоглушитель	SD 22	0092.0338	по запросу
Поворотный переключатель	DS 10	0157.0410	по запросу
Контактор	US 16 T	0157.0769	по запросу
5-ступенчатый переключатель для 5-ступенчатых трансформаторов TRE...S-2 / TR...S-2	ESS 20	0157.0749	по запросу
Термостат	THR 10-1	0157.0191	по запросу
Термостат	TH 10	0157.0764	по запросу
Термостат	TH 16	0157.0748	по запросу
Система регулирования температуры	EAT 6 TG Выходной товар	0157.0755	по запросу
Реле контроля потока воздуха	LW 9	0157.0779	по запросу
Регулятор качества воздуха	EAQ 10/1 Выходной товар	0157.0777	по запросу
Крышный цоколь для плоских крыш	SO 22	0093.0358	по запросу
Крышный цоколь для плоских крыш, откидной	SOK 22	0093.0991	по запросу
Крышный цоколь для наклонных крыш	SDS 22	0093.0952	по запросу
Крышный цоколь для волнистых и трапециевидных крыш	SOWT 22	0093.0984	по запросу
Промежуточный штуцер	SZ 22	0092.0287	по запросу
Термостат	THR 10 Больше не поставляется	0157.0774	по запросу
Шумоглушитель, для установки на выбросе	SDA 22 Больше не поставляется	0092.0386	по запросу
Регулятор скорости вращения	ST 1 Больше не поставляется	0157.0810	по запросу
Регулятор скорости вращения	STU 1 Больше не поставляется	0157.0814	по запросу
Регулятор скорости вращения, распределительный щит	STS 2,5 Больше не поставляется	0157.0255	по запросу
5-ступенчатый трансформатор	TRE 1,6-1 Больше не поставляется	0157.0348	по запросу
5-ступенчатый трансформатор, шкаф управления	TRE 1,6 S Больше не поставляется	0157.0744	по запросу
Таймер	ZA 4 Больше не поставляется	0157.0426	по запросу
Система регулирования температуры, нагрузочная часть	EALT 6 Больше не поставляется	0157.0756	по запросу
Гигростат	HY 5 Больше не поставляется	0157.0123	по запросу
Гигростат	HY 5 I Больше не поставляется	0157.0125	по запросу
Гигростат	HY 10 AP Больше не поставляется	0157.0358	по запросу
Гигростат	HY 10 UP Больше не поставляется	0157.0357	по запросу

Описание изделия

Описаниеизделия

Краткая информация

Name: ERD 22/4 B
Brand: MAICO
SKU: 0087.0001

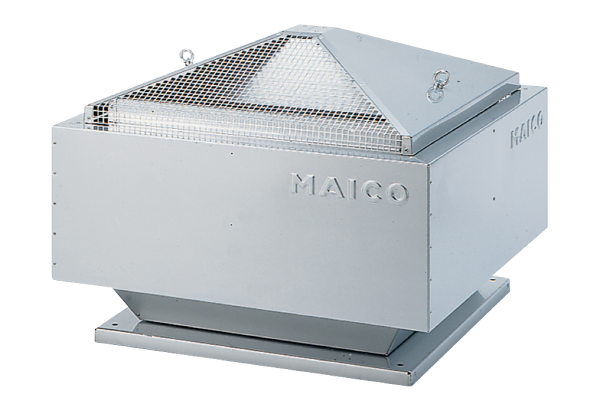

Центробежный крышный вентилятор, с вертикальным выбросом, DN224, однофазный

Описание изделия

Характеристики

Корпус красивой формы из оцинкованного стального листа.
Крышка легко снимается для очистки.
Оцинкованная защитная решетка на стороне выброса, защита от прикосновения согласно DIN EN ISO 13857.
Прочные транспортировочные проушины позволяют производить погрузку краном.
Крыльчатка с загнутыми назад лопастями, динамически сбалансированная в 2 уровнях, соответствует степени качества 6.3 согласно DIN ISO 1940.
Крыльчатка из армированного стекловолокном полипропилена.

Электродвигатель однофазного тока

Серия ERD.
Напряжение питания 230 В, 50 Гц.
Термическая защита от перегрузки, серийная.
Конденсаторный двигатель со смонтированным и подключенным нагрузочным конденсатором.

Электрическое подключение

К клеммнику в ремонтном выключателе.

Указания по безопасности

Перед вводом вентилятора в эксплуатацию со свободным всасыванием необходимо обеспечить защиту от прикосновения к крыльчатке согласно DIN EN ISO 13857.

Специальные исполнения

По запросу и за дополнительную цену возможна поставка следующих специальных исполнений:

Специальные напряжения и частоты.
Однофазные двигатели с термоконтактами или терморезисторами, выведенными беспотенциально на клеммы.
Вентиляторы с повышенной защитой от коррозии.

Информацию по временной эксплуатации при температуре ниже -20°С можно получить по запросу.
Эксплуатация с преобразователями частоты в обязательном порядке согласовывается с заводом-производителем.
Выполнимость специального заказа подлежит проверке.

Содержание

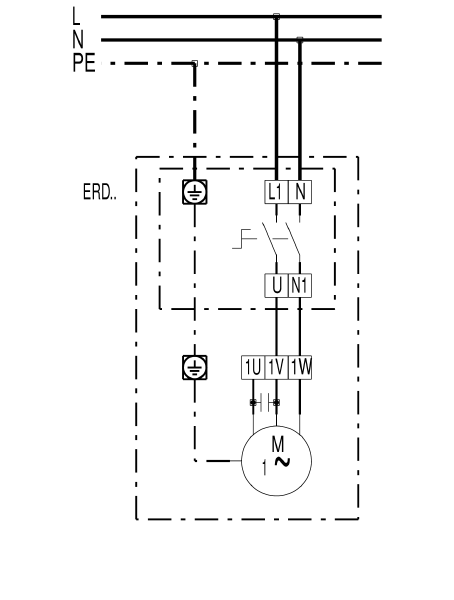

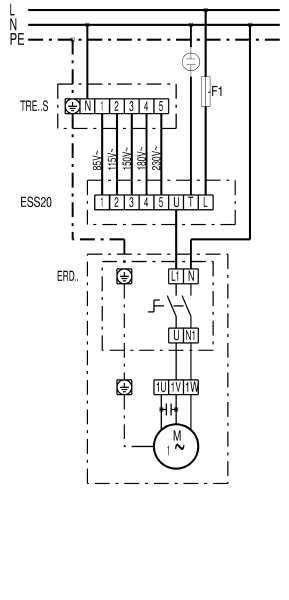

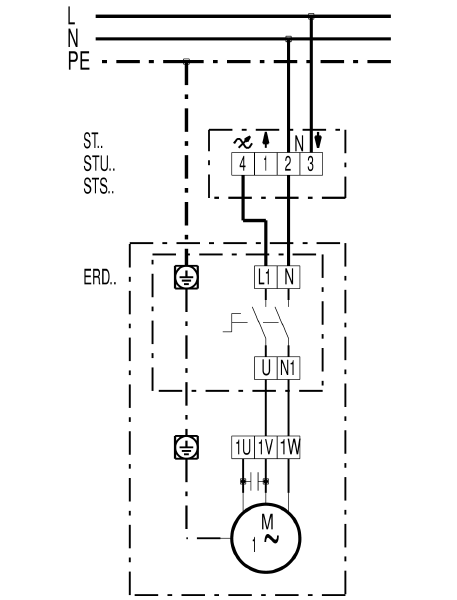

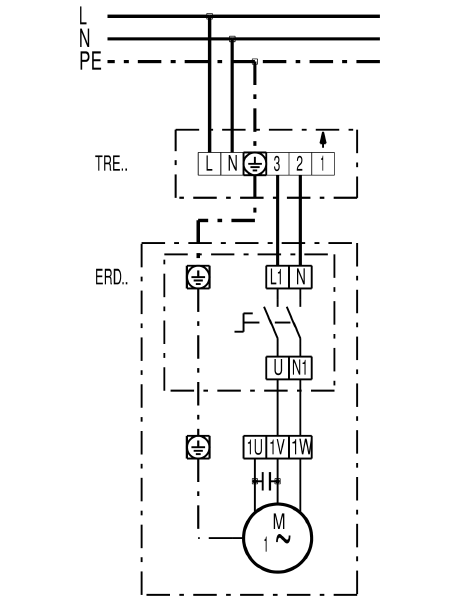

Схемы подключения
