Характеристика

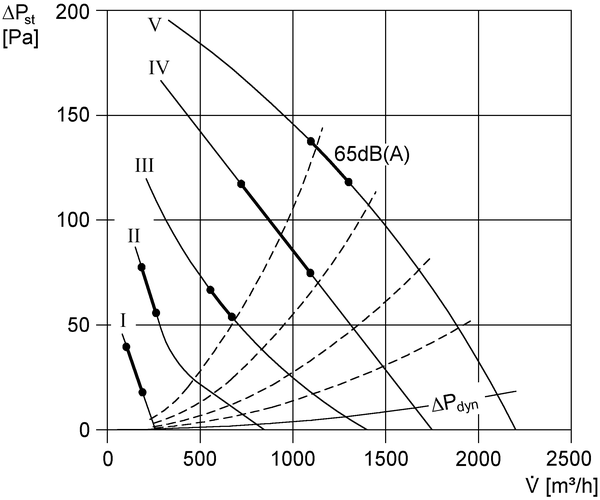

DRD 31/6 B - Характеристика

Габаритный чертеж

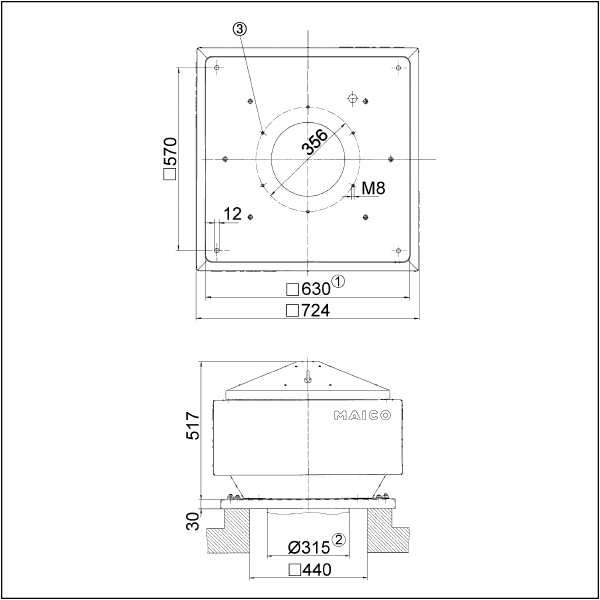

DRD 31/6 B - Габаритный чертеж [mm]

Условный проход
Наружный диаметр трубы
Количество отверстий: 8

Технические данные

DRD 31/6 B - Технические данные

Технические данные

Артикул	DRD 31/6 B
Объёмный расход	2.200 m³/h
Скорость вращения	930 1/min
Регулируемая скорость вращения	✔
Возможность реверса	−
Вид напряжения	Трёхфазный ток
Напряжение питания	400 V
Номинальная мощность	170 W
I_ном	0,4 A
I_макс	0,4 A
Степень защиты	IP 55
Тепловой класс	B
Переключение числа полюсов	−
Подключение к сети	5 x 1,5 мм²
Место установки	Крыша
Позиция	вертикальный
Материал	Листовая сталь, оцинкованная
Вес	40,5
Масса с упаковкой	45,5 kg
Заслонка	встроен
Вид заслонки	с автоматическим открытием и закрытием
Номинальный диаметр	315 mm
Ширина с упаковкой	750 mm
Высота с упаковкой	580 mm
Глубина с упаковкой	750 mm
Температура транспортирующих сред при номинальном потоке	-20 °C до 60 °C
Температура транспортирующей среды при I_Max	60 °C
Упаковочный комплект	1 штук
Ассортимент	C
GTIN (EAN)	4012799871057
Номер артикула	0087.0105

Уровень звуковой мощности в октавном спектре

	63 Hz	125 Hz	250 Hz	500 Hz	1 kHz	2 kHz	4 kHz	8 kHz	Всего
L_WA5, S1 (dB(A))	16	21	41	45	50	35	19	10	52
L_WA5, S2 (dB(A))	37	32	44	50	54	55	30	19	58
L_WA5, S3 (dB(A))	41	40	49	52	55	59	38	27	61
L_WA5, S4 (dB(A))	43	55	56	54	55	62	51	35	65
L_WA5, S5 (dB(A))	46	58	64	57	58	58	65	42	69
L_WA8, S1 (dB(A))	16	27	42	43	50	39	24	16	55
L_WA8, S2 (dB(A))	37	36	46	49	54	53	32	20	58
L_WA8, S3 (dB(A))	41	42	50	52	55	58	38	26	61
L_WA8, S4 (dB(A))	43	57	56	58	55	60	52	36	66
L_WA8, S5 (dB(A))	46	60	63	63	58	60	64	43	71

L_WA5= Уровень звуковой мощности для свободного всасывания в дБ

L_WA8= Уровень звуковой мощности для корпуса и свободного выпуска в дБ

Принадлежности

DRD 31/6 B - Принадлежности

Общие принадлежности

Тип изделия	Название	Арт.№	Цена*(Евро)
Эластичный соединительный штуцер	ELA 31	0092.0284	по запросу
Цокольный шумоглушитель	SD 31	0092.0340	по запросу
Поворотный переключатель	DS 10	0157.0410	по запросу
Контактор	US 16 T	0157.0769	по запросу
5-ступенчатый переключатель для 5-ступенчатых трансформаторов TRE...S-2 / TR...S-2	DSS 20	0157.0750	по запросу
Термостат	THR 10-1	0157.0191	по запросу
Термостат	TH 10	0157.0764	по запросу
Термостат	TH 16	0157.0748	по запросу
Реле контроля потока воздуха	LW 9	0157.0779	по запросу
Регулятор качества воздуха	EAQ 10/1 Выходной товар	0157.0777	по запросу
Крышный цоколь для плоских крыш	SO 30	0093.0361	по запросу
Крышный цоколь для плоских крыш, откидной	SOK 31	0093.0993	по запросу
Крышный цоколь для наклонных крыш	SDS 31	0093.0978	по запросу
Крышный цоколь для волнистых и трапециевидных крыш	SOWT 31	0093.0986	по запросу
Промежуточный штуцер	SZ 31	0092.0289	по запросу
Термостат	THR 10 Больше не поставляется	0157.0774	по запросу
Шумоглушитель, для установки на выбросе	SDA 31 Больше не поставляется	0092.0388	по запросу
5-ступенчатый трансформатор	TR 0,4-1 Больше не поставляется	0157.0370	по запросу
5-ступенчатый трансформатор	TRV 1,0-1 Больше не поставляется	0157.0532	по запросу
5-ступенчатый трансформатор, шкаф управления	TR 0,8 S Больше не поставляется	0157.0741	по запросу
Система регулирования температуры	ATS Больше не поставляется	0157.0759	по запросу
Система регулирования температуры, нагрузочная часть	ATL 2,5 Больше не поставляется	0157.0757	по запросу
Гигростат	HY 5 Больше не поставляется	0157.0123	по запросу
Гигростат	HY 5 I Больше не поставляется	0157.0125	по запросу
Гигростат	HY 10 AP Больше не поставляется	0157.0358	по запросу
Гигростат	HY 10 UP Больше не поставляется	0157.0357	по запросу
Выключатель защиты двигателя	MV 25 Больше не поставляется	0157.0712	по запросу

Описание изделия

Описаниеизделия

Краткая информация

Name: DRD 31/6 B
Brand: MAICO
SKU: 0087.0105

Центробежный крышный вентилятор, с вертикальным выбросом, DN315, трехфазный

Описание изделия

Характеристики

Корпус красивой формы из оцинкованного стального листа.
Крышка легко снимается для очистки.
Оцинкованная защитная решетка на стороне выброса, защита от прикосновения согласно DIN EN ISO 13857.
Прочные транспортировочные проушины позволяют производить погрузку краном.
Крыльчатка с загнутыми назад лопастями, динамически сбалансированная в 2 уровнях, соответствует степени качества 6.3 согласно DIN ISO 1940.
Крыльчатка из армированного стекловолокном полипропилена.

Трехфазный двигатель

Серия DRD.
Напряжение питания 400 В, 50 Гц.
Термическая защита от перегрузки, серийная. Исключение: для вентиляторов с переключением числа полюсов можно получить по запросу.
Присоединения выполнены беспотенциально на клеммы и должны подключаться к выключателю с полной защитой двигателя MV 25 или к цепи тока управления контактора.
Вентиляторы с переключением полюсов: защита от перегрузки обеспечивается через выключатель полной защиты двигателя, устанавливаемый заказчиком.
DRD 25/64 B: переключатель звезда-треугольник и необходимые принадлежности обеспечиваются заказчиком.

Электрическое подключение

К клеммнику в ремонтном выключателе.

Указания по безопасности

Перед вводом вентилятора в эксплуатацию со свободным всасыванием необходимо обеспечить защиту от прикосновения к крыльчатке согласно DIN EN ISO 13857.

Специальные исполнения

По запросу и за дополнительную цену возможна поставка следующих специальных исполнений:

Специальные напряжения и частоты.
Однофазные двигатели с термоконтактами или терморезисторами, выведенными беспотенциально на клеммы.
Вентиляторы с повышенной защитой от коррозии.

Информацию по временной эксплуатации при температуре ниже -20°С можно получить по запросу.
Эксплуатация с преобразователями частоты в обязательном порядке согласовывается с заводом-производителем.
Выполнимость специального заказа подлежит проверке.
