Вентиляционный бокс

ESQ 25/4

Больше не поставляется
Номер артикула: 0080.0027
Изготовитель: MAICO
Шумоглушащий центробежный вентилятор для внутреннего монтажа, однофазный ток, DN 250
Примеры применения: Производственные помещения, Обдув рабочего места, Склад, Мастерская, Жилое помещение
Технический паспорт продукта
ESQ 25/4 IM0011157.PNG Шумоглушащий центробежный вентилятор для внутреннего монтажа, однофазный ток, DN 250
Назад
  • В памятку
ESQ 25/4
DSQ 25/4
ESQ 31/4
DSQ 31/4
ESQ 35/4
DSQ 35/4
ESQ 40/4
DSQ 40/4
ESQ 45/4
DSQ 45/4
DSQ 45/6
DSQ 50/4
DSQ 50/6
DSQ 56/6
DSQ 63/6

Характеристика

ESQ 25/4 - Характеристика

Габаритный чертеж

ESQ 25/4 - Габаритный чертеж [mm]

  1. Монтажные уголки и крепёжный материал входят в объём поставки

Технические данные

ESQ 25/4 - Технические данные

Артикул ESQ 25/4
Объёмный расход 1.200 m³/h
Регулируемая скорость вращения ✔
Вид напряжения Однофазный ток
Напряжение питания 230 V
Сетевая частота 50 Hz
Номинальная мощность 90 W
РMax 90 W
Iном 0,9 A
Iмакс 0,9 A
Степень защиты IP 55
Тепловой класс F
Подключение к сети 3 x 1,5 мм2
Материал корпуса Листовая сталь, оцинкованная
Вес 28 kg
Масса с упаковкой 28,17 kg
Поворотный вентилятор −
Номинальный диаметр 250 mm
Ширина с упаковкой 602 mm
Высота с упаковкой 512 mm
Глубина с упаковкой 512 mm
Температура транспортирующих сред при номинальном потоке -20 °C до 50 °C
Температура транспортирующей среды при IMax -20 °C до 50 °C
Уровень звукового давления 36 dB(A) / Расстояние 3 м, предпосылки свободного пространства
Упаковочный комплект 1 штук
Ассортимент C
GTIN (EAN) 4012799800279
Номер артикула 0080.0027



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Всего

LWA2, высокий (dB(A))

–

46

43

38

38

33

35

28

49

LWA5, высокий (dB(A))

–

53

53

55

56

53

52

44

62

LWA6, высокий (dB(A))

–

49

54

60

58

56

60

48

65

LWA2= Уровень звуковой мощности корпуса в дБ

LWA5= Уровень звуковой мощности для свободного всасывания в дБ

LWA6= Уровень звуковой мощности для свободного выпуска в дБ

Принадлежности

ESQ 25/4 - Принадлежности

Специальные принадлежности

Тип изделия Название Арт.№ Цена*(Евро) Действие
Закрепительная манжета ELR 25 0092.0113 по запросу
  • В памятку

Общие принадлежности

Тип изделия Название Арт.№ Цена*(Евро) Действие
Автоматический обратный клапан AVM 25 0093.0007 по запросу
  • В памятку
Трубный шумоглушитель RSR 25 Остающийся запас 0092.0317 по запросу
  • В памятку
Трубный шумоглушитель RSR 25/50 Остающийся запас 0092.0327 по запросу
  • В памятку
Трубный шумоглушитель RSR 25-1 0092.0598 по запросу
  • В памятку
Трубный шумоглушитель RSR 25/50-1 0092.0605 по запросу
  • В памятку
Электрокалорифер ERH 25-2 0082.0104 по запросу
  • В памятку
Электрокалорифер DRH 25-6 0082.0107 по запросу
  • В памятку
Электрокалорифер с регулятором DRH 25-9 R 0082.0145 по запросу
  • В памятку
Водяной калорифер WRH 25-4 0082.0120 по запросу
  • В памятку
Воздушный фильтр TFE 25-4 0149.0079 по запросу
  • В памятку
Воздушный фильтр TFE 25-7 0149.0054 по запросу
  • В памятку
Контактор US 16 T 0157.0769 по запросу
  • В памятку
5-ступенчатый трансформатор TRE 1,6-2 0157.0158 по запросу
  • В памятку
5-ступенчатый трансформатор, шкаф управления TRE 1,6 S-2 0157.0162 по запросу
  • В памятку
5-ступенчатый переключатель для 5-ступенчатых трансформаторов TRE...S-2 / TR...S-2 ESS 20 0157.0749 по запросу
  • В памятку
Система регулирования температуры DTL 16 P 0157.0825 по запросу
  • В памятку
Канальный датчик FL 30 P 0157.0780 по запросу
  • В памятку
Комнатный датчик FR 30 P 0157.0781 по запросу
  • В памятку
Реле контроля потока воздуха LW 9 0157.0779 по запросу
  • В памятку
Воздушный фильтр TFE 25-5 Больше не поставляется 0149.0063 по запросу
  • В памятку
Система регулирования температуры ETL 16 P Больше не поставляется 0157.0824 по запросу
  • В памятку

Описание изделия

Описаниеизделия

ESQ 25/4

Краткая информация

Шумоглушащий центробежный вентилятор для внутреннего монтажа, однофазный ток, DN 250

Описание изделия

Исполнение

  • Исполнение 230 В.
  • Скорость вращения регулируется с помощью трансформатора.
  • Заказчик должен обеспечить защиту двигателя от перегрузки (она необходимa согласно соответствующим нормам).

Характеристики

  • Боковая стенка с патрубком для вытяжного воздуха может монтироваться в 5 различных направлениях. Это позволяет выбирать различные варианты монтажа даже в неудобном месте установки
  • Компактные размеры.
  • Работает очень тихо благодаря отличной звукоизоляции.
  • В серийном исполнении с предварительном смонтированными крепежными уголками – упрощают монтаж.
  • С крыльчаткой с изогнутыми назад лопастями. Это обеспечивает оптимальный КПД и малые затраты на содержание.
  • Благодаря большому расстоянию между лопастями вентилятор мало загрязняется.
  • Степень защиты IP 55.

Инструкции по монтажу

  • Монтаж внутри здания.
  • Боковая стенка с всасывающим патрубком зафиксирована. Боковую стенку с выбросным патрубком можно поменять местами с закрытыми боковыми стенками. Благодаря этому Quickbox можно установить в самых разных условиях монтажа.
  • Позиция - любая.
  • Стенка корпуса легко снимается.

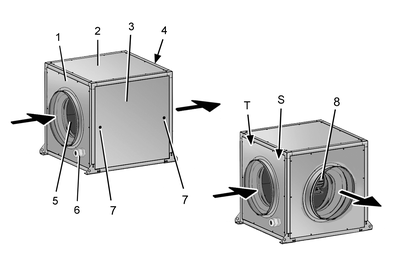

  1. Боковая стенка с патрубком
  2. Боковая стенка, привинчивающаяся
  3. Боковая стенка, съемная
  4. Блокировка
  5. Боковая стенка с выбросным патрубком
  6. крыльчаткой
  7. Кабельный сальник
  8. Двигатель с клеммной коробкой

S табличка с информацией о направлении вращения крыльчатки

T фирменная табличка

Электрическое подключение

  • Подключение к расположенной внутри клеммной коробке.
