Шумоглушащий вентиляционный бокс

ESR 12-2 EC

Больше не поставляется
Номер артикула: 0080.0710
Изготовитель: MAICO
Шумоглушащий вентиляционный бокс с двигателем ЕС и поворотным вентилятором, DN 125, однофазный ток
Примеры применения: Торговое помещение, Выставочный зал, Офис, Офис, Примерочная кабина
Технический паспорт продукта
ESR 12-2 EC IM0017114.PNG Шумоглушащий вентиляционный бокс с двигателем ЕС и поворотным вентилятором, DN 125, однофазный ток

Характеристика

ESR 12-2 EC - Характеристика

  1. Вспомогательные графические характеристики управляющего напряжения 2-10 В

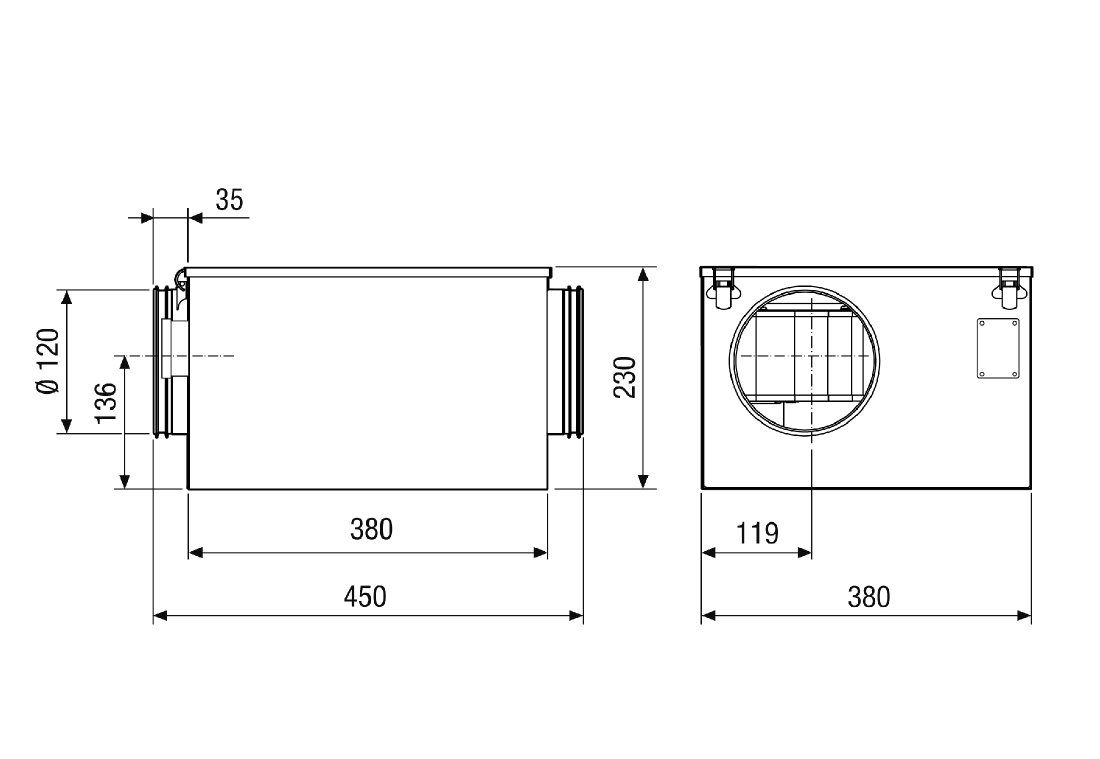

Габаритный чертеж

ESR 12-2 EC - Габаритный чертеж [mm]

Технические данные

ESR 12-2 EC - Технические данные

Артикул ESR 12-2 EC
Объёмный расход 350 m³/h
Скорость вращения 1.960 1/min
Регулируемая скорость вращения
Напряжение питания 230 V
Сетевая частота 50 Hz
Номинальная мощность 29 W
Iном 0,23 A
Iмакс 0,3 A
Степень защиты IP 44
Тепловой класс B
Позиция вертикальный / горизонтальный
Материал Листовая сталь, оцинкованная
Материал корпуса Листовая сталь, оцинкованная
Цвет серебряный
Вес 12,56 kg
Масса с упаковкой 13,9 kg
Поворотный вентилятор
Номинальный диаметр 125 mm
Ширина 380 mm
Высота 232 mm
Глубина 447 mm
Ширина с упаковкой 400 mm
Высота с упаковкой 270 mm
Глубина с упаковкой 560 mm
Температура транспортирующей среды при IMax -20 °C до 50 °C
Упаковочный комплект 1 штук
Ассортимент E
GTIN (EAN) 4012799807100
Номер артикула 0080.0710



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Всего

LWA2, высокий (dB(A))

32

44

44

41

40

34

28

23

48

LWA5, высокий (dB(A))

42

40

42

44

40

39

33

24

49

LWA6, высокий (dB(A))

41

47

52

58

63

62

57

50

66

LWA2= Уровень звуковой мощности корпуса в дБ

LWA5= Уровень звуковой мощности для свободного всасывания в дБ

LWA6= Уровень звуковой мощности для свободного выпуска в дБ

Принадлежности / Принадлежности для

ESR 12-2 EC - Принадлежности / Принадлежности для

Специальные принадлежности

Тип изделия Название Арт.№ Цена*(Евро) Действие
Набор для изоляции корпусного шума KSD-D 0092.0521 по запросу
  • В памятку

Общие принадлежности

Тип изделия Название Арт.№ Цена*(Евро) Действие
Тарельчатый клапан, пластмасса TK - - -
Тарельчатый клапан, металл TM - - -
Тарельчатый клапан, нержавеющая сталь TM-V2A - - -
Противопожарный тарельчатый клапан TB, WBV - - -
Тарельчатый клапан, металл TFA - - -
Тарельчатый клапан, металл TFZ - - -
Встраиваемые рамки для TFA/TFZ EBR-D - - -
Автоматический обратный клапан AVM 12 0093.0003 по запросу
  • В памятку
Защитная решётка SGR 12 0150.0124 по запросу
  • В памятку
Клапан приточной вентиляции ZWVQ 10 0152.0064 по запросу
  • В памятку
Клапан приточной вентиляции ZWVQ 12 0152.0065 по запросу
  • В памятку
Трубный шумоглушитель RSR 12 Остающийся запас 0092.0312 по запросу
  • В памятку
Трубный шумоглушитель RSR 12-1 0092.0593 по запросу
  • В памятку
Трубный шумоглушитель RSR 12/50-1 0092.0601 по запросу
  • В памятку
Электрокалорифер ERH 12-1 0082.0101 по запросу
  • В памятку
Водяной калорифер WRH 12-1 0082.0117 по запросу
  • В памятку
Воздушный фильтр TFE 12-4 0149.0075 по запросу
  • В памятку
Воздушный фильтр TFE 12-7 0149.0050 по запросу
  • В памятку
Потенциометр ST EC 010 0157.0110 по запросу
  • В памятку
Потенциометр ST EC 230 0157.0109 по запросу
  • В памятку
Потенциометр ST EC 3 0157.0111 по запросу
  • В памятку
Система регулирования температуры DTL 16 P 0157.0825 по запросу
  • В памятку
Канальный датчик FL 30 P 0157.0780 по запросу
  • В памятку
Комнатный датчик FR 30 P 0157.0781 по запросу
  • В памятку
Реле контроля потока воздуха LW 9 0157.0779 по запросу
  • В памятку
Датчик влажности и температуры FFT 30 K 0157.0121 по запросу
  • В памятку
Трубный шумоглушитель RSR 12/50 Больше не поставляется 0092.0322 по запросу
  • В памятку
Воздушный фильтр TFE 12-5 Больше не поставляется 0149.0059 по запросу
  • В памятку
Система регулирования давления и температуры EAT EC Больше не поставляется 0157.0119 по запросу
  • В памятку
Система регулирования температуры ETL 16 P Больше не поставляется 0157.0824 по запросу
  • В памятку

относится к общим принадлежностям

Описание изделия

Описаниеизделия

ESR 12-2 EC

Краткая информация

Шумоглушащий вентиляционный бокс с двигателем ЕС и поворотным вентилятором, DN 125, однофазный ток

Описание изделия

Характеристики

  • Низкое энергопотребление благодаря технологии EC.
  • Низкое потребление мощности, особенно в диапазоне регулирования.
  • Быстрый, недорогой монтаж благодаря серийным уголкам крепления.
  • Съемная крышка корпуса, оснащенная затвором с хомутом.
  • Соединительные патрубки со всасывающей и напорной стороны, для непосредственной установки в воздуховоды.
  • Со звукоизолирующей минеральной ватой толщиной 40 мм, проклеенной филаментными стеклонитями, для повышенных требований к особенно низкому уровню шума.
  • Центробежные крыльчатки с загнутыми вперед лопастями на ESR 12-2 EC и ESR 16-2 EC.
  • Центробежные крыльчатки с загнутыми назад лопастями на ESR 20-2 EC, ESR 25-2 EC и ESR 31-2 EC.
  • Легко чистится благодаря откидной крышке.

Двигатель

  • Двигатель постоянного тока.
  • Надежный двигатель с подшипниками, не требует обслуживания.
  • Тепловой класс В.
  • Степень защиты IP X4 при закрытой крышке корпуса.

Инструкции по монтажу

  • Возможен монтаж в любом положении.

Электрическое присоединение

  • Клеммная коробка с лицевой стороны.

Указания по безопасности

  • Перед вводом вентилятора в эксплуатацию со свободным всасыванием или свободным выбросом, предусмотреть меры по защите от прикосновения к крыльчатке согласно DIN EN ISO 13857. Для этого установить защитную решетку.

Содержание

Схемы подключения

ESR 12-2 EC - Схемы подключения

Предыдущий - последующий

ESR 12-2 EC - Последующий
