Шумоглушащий вентиляционный бокс

ESR 25-3 EC

Новинка
Номер артикула: 0080.1003
Изготовитель: MAICO
Поставляется с декабря 2023 г.
Шумоглушащий вентиляционный бокс с двигателем ЕС и поворотным вентилятором, DN 250, однофазный переменный ток
Примеры применения: Торговое помещение, Выставочный зал, Офис, Офис, Примерочная кабина
Технический паспорт продукта
ESR 25-3 EC IM0022317.PNG Шумоглушащий вентиляционный бокс с двигателем ЕС и поворотным вентилятором, DN 250, однофазный переменный ток
Назад
  • В памятку
ESR 12-3 EC
ESR 16-3 EC
ESR 20-3 EC
ESR 25-3 EC
ESR 31-3 EC

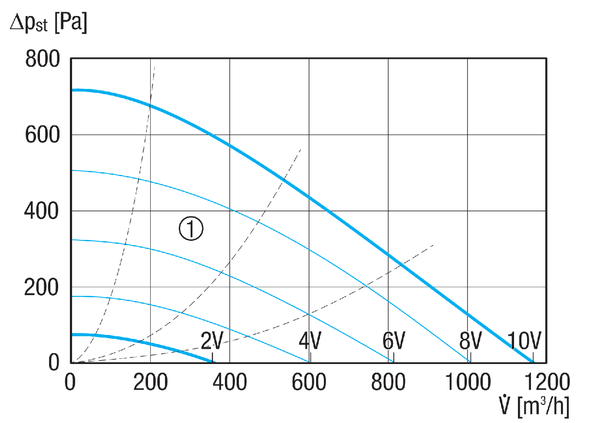

Характеристика

ESR 25-3 EC - Характеристика

  1. Пояснения характеристики ESR 25-3 EC

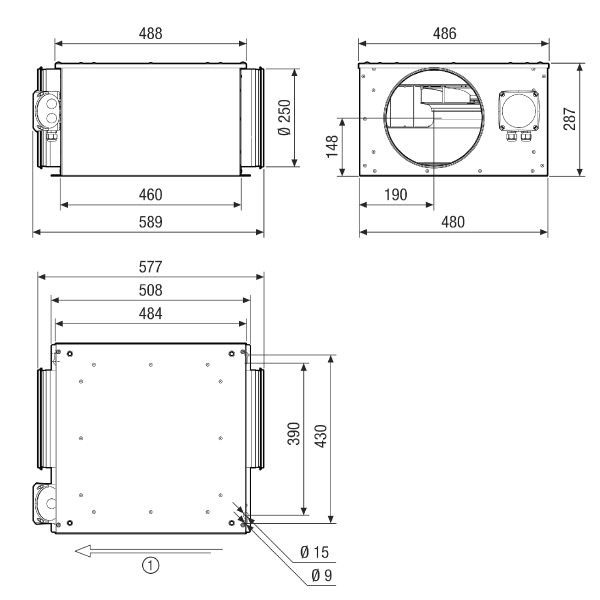

Габаритный чертеж

ESR 25-3 EC - Габаритный чертеж [mm]

  1. Направление воздуха

Технические данные

ESR 25-3 EC - Технические данные

Артикул ESR 25-3 EC
Объёмный расход 1.170 m³/h
Скорость вращения 2.760 1/min
Тип крыльчатки центробежный
Регулируемая скорость вращения ✔
Напряжение питания 230 V
Сетевая частота 50 Hz / 60 Hz
Номинальная мощность 146 W
Iмакс 1,2 A
Степень защиты IP 54
Тепловой класс F
Место установки Стена / потолок
Позиция вертикальный / горизонтальный
Материал Листовая сталь, оцинкованная
Цвет серебряный
Вес 13,8 kg
Масса с упаковкой 18 kg
Поворотный вентилятор ✔
Номинальный диаметр 250 mm
Ширина 486 mm
Высота 287 mm
Глубина 589 mm
Ширина с упаковкой 495 mm
Высота с упаковкой 320 mm
Глубина с упаковкой 640 mm
Температура транспортирующей среды при IMax 50 °C
Температура окружающей среды -30 °C до 50 °C
Упаковочный комплект 1 штук
Ассортимент E
GTIN (EAN) 4012799981060
Номер артикула 0080.1003



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Всего

LWA2, S1 (dB(A))

30

35

32

37

33

25

10

5

41

LWA2, S2 (dB(A))

29

45

43

44

37

34

21

31

49

LWA2, S3 (dB(A))

37

47

54

51

41

38

28

24

56

LWA2, S4 (dB(A))

43

50

60

56

45

42

33

29

62

LWA2, S5 (dB(A))

46

52

62

59

48

44

35

33

64

LWA5, S1 (dB(A))

31

46

39

35

35

34

26

43

49

LWA5, S2 (dB(A))

35

52

51

44

43

44

43

27

56

LWA5, S3 (dB(A))

40

53

61

52

50

49

50

45

63

LWA5, S4 (dB(A))

44

56

68

58

56

53

54

50

69

LWA5, S5 (dB(A))

47

59

70

63

59

56

57

54

72

LWA6, S1 (dB(A))

25

44

46

48

47

49

36

19

54

LWA6, S2 (dB(A))

30

56

58

60

58

59

54

38

66

LWA6, S3 (dB(A))

36

57

68

69

65

65

61

55

73

LWA6, S4 (dB(A))

41

60

76

75

72

70

66

61

40

LWA6, S5 (dB(A))

44

62

79

79

76

74

69

65

84

LWA2= Уровень звуковой мощности корпуса в дБ

LWA5= Уровень звуковой мощности для свободного всасывания в дБ

LWA6= Уровень звуковой мощности для свободного выпуска в дБ

Принадлежности / Принадлежности для

ESR 25-3 EC - Принадлежности / Принадлежности для

Специальные принадлежности

Тип изделия Название Арт.№ Цена*(Евро) Действие
Компактный бокс ECR 25-2 EC 0080.0777 по запросу
  • В памятку
Набор для изоляции корпусного шума KSD-D 0092.0521 по запросу
  • В памятку
Компактный бокс ECR 25 EC Больше не поставляется 0080.0577 по запросу
  • В памятку

Общие принадлежности

Тип изделия Название Арт.№ Цена*(Евро) Действие
Автоматический обратный клапан AVM 25 0093.0007 по запросу
  • В памятку
Защитная решётка SGR 25 0150.0127 по запросу
  • В памятку
Трубный шумоглушитель RSR 25 Остающийся запас 0092.0317 по запросу
  • В памятку
Трубный шумоглушитель RSR 25/50 Остающийся запас 0092.0327 по запросу
  • В памятку
Трубный шумоглушитель RSR 25-1 0092.0598 по запросу
  • В памятку
Трубный шумоглушитель RSR 25/50-1 0092.0605 по запросу
  • В памятку
Электрокалорифер ERH 25-2 0082.0104 по запросу
  • В памятку
Электрокалорифер DRH 25-6 0082.0107 по запросу
  • В памятку
Электрокалорифер с регулятором DRH 25-9 R 0082.0145 по запросу
  • В памятку
Водяной калорифер WRH 25-4 0082.0120 по запросу
  • В памятку
Воздушный фильтр TFE 25-4 0149.0079 по запросу
  • В памятку
Воздушный фильтр TFE 25-7 0149.0054 по запросу
  • В памятку
Контактор US 16 T 0157.0769 по запросу
  • В памятку
Потенциометр ST EC 010 0157.0110 по запросу
  • В памятку
Потенциометр ST EC 230 0157.0109 по запросу
  • В памятку
Потенциометр ST EC 3 0157.0111 по запросу
  • В памятку
Система регулирования температуры DTL 16 P 0157.0825 по запросу
  • В памятку
Канальный датчик FL 30 P 0157.0780 по запросу
  • В памятку
Комнатный датчик FR 30 P 0157.0781 по запросу
  • В памятку
Реле контроля потока воздуха LW 9 0157.0779 по запросу
  • В памятку
Датчик влажности и температуры FFT 30 K 0157.0121 по запросу
  • В памятку
Воздушный фильтр TFE 25-5 Больше не поставляется 0149.0063 по запросу
  • В памятку
Система регулирования давления и температуры EAT EC Больше не поставляется 0157.0119 по запросу
  • В памятку

относится к специальным принадлежностям

Тип изделия Название Арт.№ Цена*(Евро) Действие
Компактный бокс ECR 25 EC Больше не поставляется 0080.0577 по запросу
  • В памятку
Компактный бокс ECR 31 EC Больше не поставляется 0080.0578 по запросу
  • В памятку

относится к общим принадлежностям

Тип изделия Название Арт.№ Цена*(Евро) Действие
Вытяжной элемент Centro-M 0084.0182 по запросу
  • В памятку
Вытяжной элемент Centro-E 0084.0183 по запросу
  • В памятку
Вытяжной элемент Centro-H 0084.0187 по запросу
  • В памятку
Элемент вытяжной вентиляции для настенного монтажа, противопожарная защита Centro-M-APB 0084.0184 по запросу
  • В памятку
Элемент вытяжной вентиляции для настенного монтажа, противопожарная защита Centro-E-APB 0084.0185 по запросу
  • В памятку
Элемент вытяжной вентиляции для настенного монтажа, противопожарная защита Centro-H-APB 0084.0188 по запросу
  • В памятку

Описание изделия

Описаниеизделия

ESR 25-3 EC

Краткая информация

Шумоглушащий вентиляционный бокс с двигателем ЕС и поворотным вентилятором, DN 250, однофазный переменный ток

Описание изделия

Характеристики

  • Низкое энергопотребление благодаря технологии EC.
  • Низкое потребление мощности, особенно в диапазоне регулирования.
  • Быстрый, недорогой монтаж благодаря серийным уголкам крепления.
  • Резьбовая крышка корпуса с навесом.
  • Подходит для наружного монтажа с защитой от погодных условий.
  • Соединительные патрубки со всасывающей и напорной стороны, для непосредственной установки в воздуховоды.
  • Материал: Оцинкованная листовая сталь.
  • Со звукоизолирующей минеральной ватой толщиной 40 мм, проклеенной филаментными стеклонитями, для повышенных требований к особенно низкому уровню шума.
  • Центробежные крыльчатки с изогнутыми назад лопастями.
  • Легко чистится благодаря отвинчиваемой крышке.

Направление потока воздуха

  • Направление потока воздуха обозначен на корпусе вентилятора стрелой.

Двигатель

  • Двигатель постоянного тока.
  • Надежный двигатель с подшипниками, не требует обслуживания.
  • Тепловой класс F.
  • Степень защиты IP 54 при надлежащем подключении со стороны всасывания и напорной стороны, а также при закрытой крышке корпуса.
  • Регулируемая скорость вращения.

Инструкции по монтажу

  • Возможен монтаж в любом положении.

Электрическое присоединение

  • Клеммная коробка с лицевой стороны.
  • Степень защиты клеммной коробки IP 66.

Указания по технике безопасности

  • Перед вводом вентилятора в эксплуатацию со свободным всасыванием или свободным выбросом, предусмотреть меры по защите от прикосновения к крыльчатке согласно DIN EN ISO 13857. Для этого установить защитную решетку.

Содержание

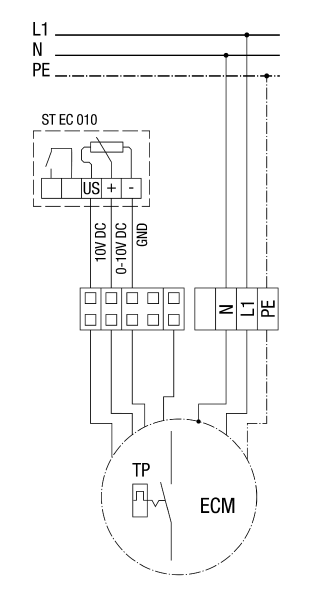

Схемы подключения

ESR 25-3 EC - Схемы подключения



Предыдущий - последующий

ESR 25-3 EC - Предыдущий

Тип изделия Название Арт.№ Действие
Шумоглушащий вентиляционный бокс ESR 25 EC Остающийся запас 0080.0087
