Краткая информация

Описание изделия

Комфорт исполнение « Байпас» влево

• Прибор центральной вентиляции с двумя энтальпийными теплообменниками, встроенным байпасом и калорифером предварительного нагрева. Таким образом воздух в помещении оптимально охлаждается при высокой температуре без возникновения сквозняков и предварительно нагревается при низкой температуре наружного воздуха.

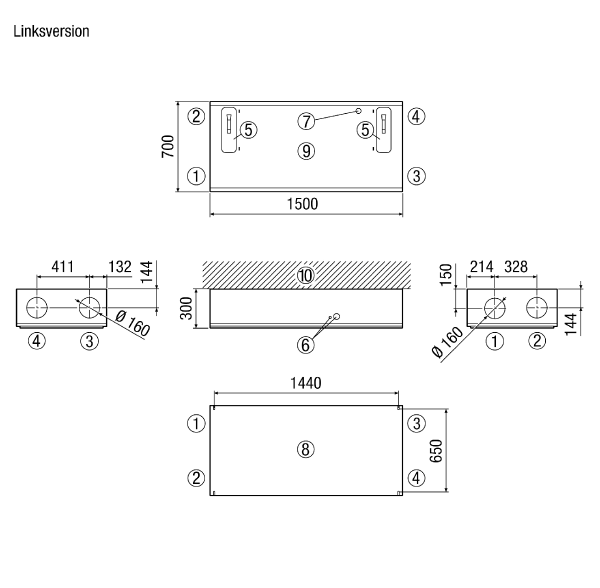

• Приточный и вытяжной воздух слева (в позиции потолка, вид на электронный блок).

Краткое описание

• Интеллектуальный вентиляционный прибор с рекуперацией тепла и влаги для контролируемой приточной и вытяжной вентиляции с объемным расходом от 80 до 300 м³/ч.
• Полное разделение вытяжного/приточного воздуха во всем устройстве. предотвращает нежелательную рециркуляцию воздуха, и, таким образом, передачу вирусов (например, коронавируса) и бактерий. Имеется санитарно-эпидемиологическое заключение согласно стандарту VDI 6022, лист 1.
• Компактный и высокоэффективный — класс энергоэффективности A. Бесшумные и энергосберегающие вентиляторы с технологией ЕС.
• Доступно кредитование KfW и земли Северный Рейн-Вестфалия.
• Высокий объемный расход при чрезвычайно низкой монтажной высоте 30 см и бесшумной работе. Варианты монтажа: Универсальный потолочный и настенный монтаж или монтаж в наклонном потолке.
• Отсутствие чувствительности к колебаниям давления: встроенное/автоматическое регулирование постоянства объемного расхода обеспечивает постоянное соблюдение заданного объемного расхода во всех рабочих условиях (например, загрязнение фильтра, установки воздушного клапана). Это также упрощает ввод в эксплуатацию / измерение объема воздуха на клапанах. Не требуется настройка объемного расхода.
• Доступны разные режимы работы: Aus (Выкл.), Manuell (Ручной), Auto Sensor (Автоматический датчик), ECO-Abluft (Вытяжной воздух ECO), ECO-Zuluft (Приточный воздух ECO).
• Вентиляционный контроллер RLS 1 WR входит в объем поставки.
• Фильтр ISO Coarse 80 % (G4) в вытяжном воздухе и фильтр пыльцы ISO ePM1 60 процентов (F7) в наружном воздухе.
• Вентиляционный прибор оснащен двумя современными энтальпийными теплообменниками с санитарно-эпидемиологическим заключением согласно VDI 6022, лист 1.
• Группу WS 300 Flat можно контролировать в ПРИЛОЖЕНИИ (air@home) и веб-инструменте на основе браузера (www.air-home.de) с помощью встроенного интерфейса LAN.
• Устройство Plug & Play: простой ввод в эксплуатацию благодаря бесплатному программному обеспечению для ввода в эксплуатацию и стандартному USB-разъему для ввода в эксплуатацию, обновлений системы управления и обслуживания.
• Встроенный комбинированный датчик (влажности/температуры) в стандартной комплектации обеспечивает работу системы вентиляции с учетом текущих потребностей и интеллектуальную стратегию осушения (защита от переувлажнения) в вытяжном воздухе. Устройство также отличается стратегией защиты от замораживания, адаптированной к реальным потребностям.
• Рекуператор имеет многофункциональный контакт для управления, например, соляным геотермическим теплообменником (нерегулируемым насосом), индикаторами эксплуатации и неисправности, калорифером предварительного или последующим нагревом, наружными заслонками или системой охлаждения.
• Доступны два входных контакта (12 и 230 В), например, для отключения/выключения с точки зрения технической безопасности.
• Разные входы/выходы позволяют подключать контроллер к другим инженерным системам здания, например, тепловому насосу.
• Встроенный интерфейс MODBUS (TCP/IP и RTU) для интеграции в инженерные системы здания.
• Опциональный сменный модуль K-SM обеспечивает интеграцию в системы здания KNX.
• Опциональный сменный модуль E-SM обеспечивает интеграцию в системы EnOcean.
• Опциональные дополнительные платы ZP 1 и ZP 2 для поддержки расширенных функций, таких как «регулирование постоянного давления» вентиляторов EC, зонирующий клапан, соляной геотермический теплообменник (регулируемый насос), измерение перепада давления на фильтре.
• Максимальная адаптивность устройства благодаря широкому спектру вариантов оборудования/присоединения.
• Современная модульная технология устройства обеспечивает высокий уровень удобства при обслуживании и ремонте.

Корпус

• Корпус из листовой стали с порошковым покрытием, цвет: обычный белый, типа RAL 9016.
• Возможна удобная замена фильтра без инструментов.
• Герметичный шумоглушащий внутренний корпус из термостойкого, звуко- и теплоизоляционного вспененного полипропилена без тепловых мостов.
• Корпус из вспененного полипропилена с очень хорошими гигиеническими/негигроскопическими свойствами.
• Поверхность устройства и внутренний корпус устройства легко поддаются очистке.

Фильтр

• Фильтр ISO Coarse 80 % (G4) в вытяжном воздухе и фильтр пыльцы ISO ePM1 60 процентов (F7) в наружном воздухе.
• Замена фильтра без инструментов.

Управление

• Готов к эксплуатации, с включателем/выключателем.
• В комплект поставки входит пульт управления RLS 1 WR, четыре ступени вентиляции, индикатор замены фильтра, индикатор неисправностей.
• Возможно параллельное подключение дополнительных пультов управления.
• Мобильное управление в ПРИЛОЖЕНИИ (air@home) или браузерной версии веб-инструмента (www.air-home.de) с помощью смартфона, ноутбука или ПК обеспечивает, например,
• отчеты в реальном времени, управление пользователями,
• Автоматический режим с учетом текущих потребностей / автоматический режим с управлением по времени,
• Ручной режим / ВЫКЛ,
• Экологический режим приточного воздуха или экологический режим вытяжного воздуха,
• Запрос состояния фильтра, сообщения об ошибках.
• Опциональный сенсорный пульт управления RLS T2 WS для установки следующего:
• 2 автоматических режима (по датчику / по времени),
• 4 ручных рабочих режима (ECO для вытяжного воздуха / ECO для приточного воздуха / РУЧНОЙ / ВЫКЛ.).
• Возможен полный ввод в эксплуатацию WS 300 Flat.
• Опциональный дизайнерский пульт управления RLS G1 WS:
• ВКЛ./ВЫКЛ.
• 5 ступеней
• Автоматический режим работы
• Приточный воздух ECO, вытяжной воздух ECO
• Индикатор замены фильтра и неисправности
• USB-разъем для обслуживания / ввода в эксплуатацию — бесплатное ПО MAICO для ввода в эксплуатацию.
• Сетевое подключение через встроенный интерфейс LAN.
• Совместимость с системой «умный дом» (например, Loxone, через протокол Modbus TCP/IP).
• Интеграция с протоколом Modbus TCP/IP и RTU в стандартном исполнении.
• Опциональный сменный модуль KNX K-SM для интеграции в инженерные системы здания www.knx.org.
• Опциональный сменный модуль EnOcean E-SM для подключения вентиляционного прибора к "миру EnOcean" www.enocean-alliance.org.

Блок управления

• Регулирование объемного расхода с учетом потребности в серийном исполнении («решающее значение влажности»).
• Плавная корректировка объемного расхода по потребности.
• Встроенная функция защиты от переувлажнения.
• 3 датчика температуры наружного, вытяжного и приточного воздуха.
• 1 комбинированный датчик (температура и влажность) в патрубке для вытяжного воздуха.
• Можно подключить до четырех внешних датчиков разных типов (углекислого газа, летучих органических соединений, влажности).
• Многофункциональный контакт для управления соляным геотермическим теплообменником (нерегулируемым насосом), индикатором эксплуатации и неисправностей, калорифером предварительного или последующего нагрева, наружными заслонками или системой охлаждения.
• Входы для безопасного отключения через контакт 12 В или 230 В (например, пожарный оповещатель, пожарная сигнализация, камин без перепада давления).
• Дополнительный кнопочный вход для включения ограниченной по времени интенсивной (форсированной) вентиляции.
• Возможность расширения с помощью опциональной дополнительной платы ZP 1 для управления:
• 3-ходовая заслонка (например, воздушный геотермический теплообменник),
• регулируемый насос (например, соляной геотермический теплообменник),
• воздушная заслонка в системе зональной регулировки,
• коммутационный контакт для внешнего калорифера последующего нагрева.
• Возможность расширения с помощью опциональной дополнительной платы ZP 2 для:
• постоянства давления вентиляторов ЕС,
• контроля фильтра с контролем перепада давления.
• Разные входы и выходы позволяют подключать пульт управления вентиляционного прибора к другим инженерным приборам, например, тепловому насосу.

Допуски и сертификаты

• Разрешение DIBT – Немецкого института строительной техники.
• Протокол испытаний согласно стандарту DIN EN 13141-7.
• Санитарно-эпидемиологическое заключение на материал корпуса (EPP) и теплообменника.
• Регистрация в бюллетене TZWL.

Теплообменник/рекуперация тепла

• Два высокоэффективных энтальпийных перекрестных противоточных теплообменника.
• Рекуперация тепла до 91% и рекуперация влаги до 82%.
• Санитарно-эпидемиологическое заключение (отсутствие бактерий, роста/передачи вирусов) согласно стандарту VDI 6022, лист 1.
• Теплообменник с антимикробной защитой можно мыть водой.
• Нет необходимости в подсоединении слива конденсата.

Байпас

• Встроенный байпасный клапан с регулированием байпаса по потребности обеспечивает возможность плавной регулировки.
• В зависимости от перепада температур и пользовательских настроек воздух в помещении охлаждается оптимальным образом, и сквозняк исключается.

Защита от замораживания

• работа электрического калорифера предварительного нагрева регулируется по мощности в зависимости от различных величин, регистрируемых прибором.
• Результатом является эффективная стратегия регулировки с экономией энергии. Благодаря этому возможна вентиляция с помощью калорифера с сохранением комфорта даже при низкой температуре наружного воздуха.

Вентиляторы

• Центробежные вентиляторы с загнутыми вперед лопатками для удаляемого или приточного воздуха.
• Энергоэффективные двигатели ЕС постоянного тока со встроенным регулятором постоянства объемного расхода.
• Возможность контроля постоянства давления благодаря опциональной дополнительной плате ZP 2.

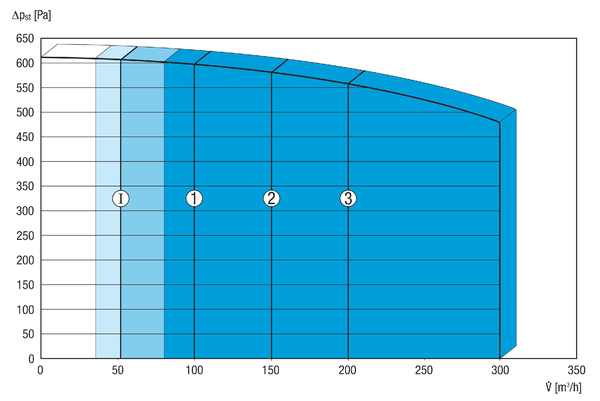

• Четыре ступени вентиляции для плавной настройки в диапазоне от 80 до 300 м³/ч.

Инструкции по монтажу

• Простой и очень быстрый потолочный/настенный монтаж прибора путем прямого завинчивания.
• Крышку корпуса можно легко снять, выкрутив винты.
