Odhlučněný kanálový ventilátor

DSK 31/4

Již nelze dodat
Typové číslo: 0086.0645
Výrobce: MAICO
Odhlučněný radiální kanálový ventilátor, třífázový, rozměr kanálu 600 mm x 350 mm

Údaje k produktu
DSK 31/4 IM0009892.PNG Odhlučněný radiální kanálový ventilátor, třífázový, rozměr kanálu 600 mm x 350 mm
Zpět
  • Na lístek s poznámkami
DSK 31/4
DSK 35/4
DSK 50/4
DSK 56/4

Charakteristika

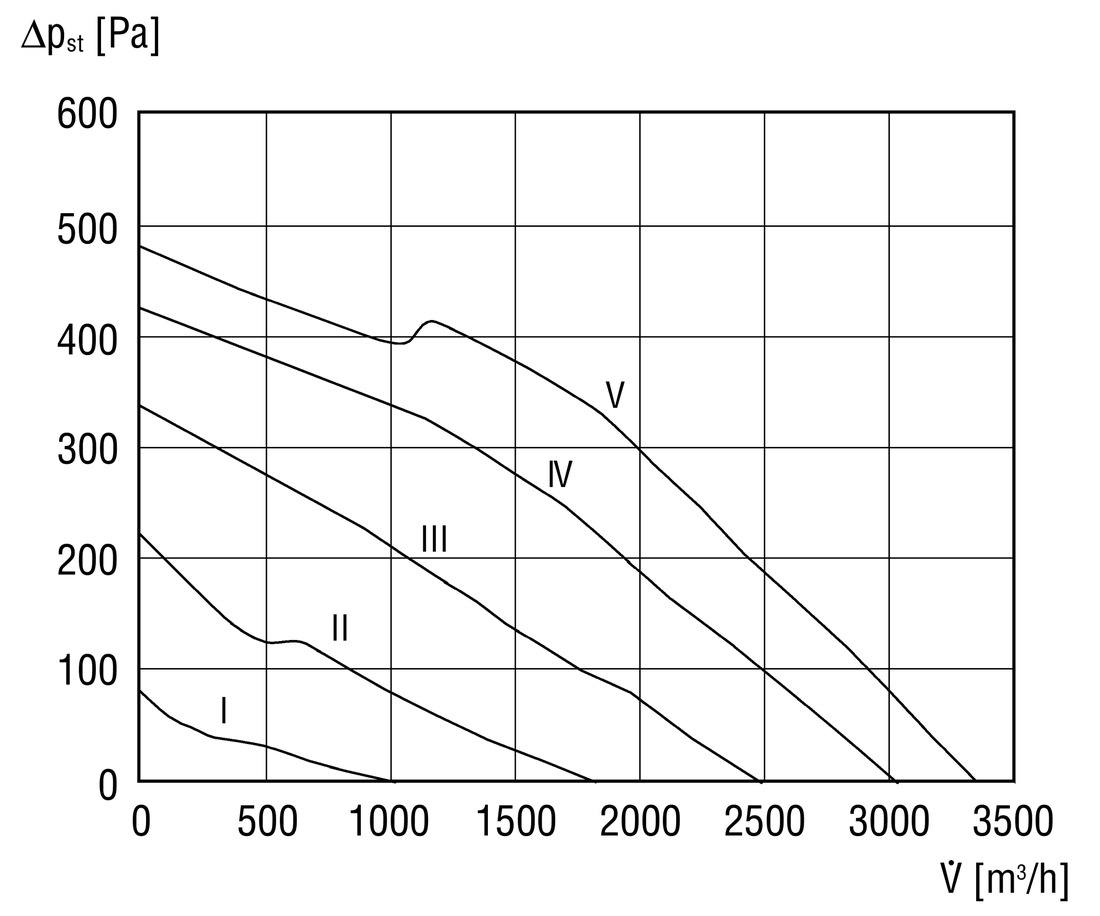

DSK 31/4 - Charakteristika

Výkres

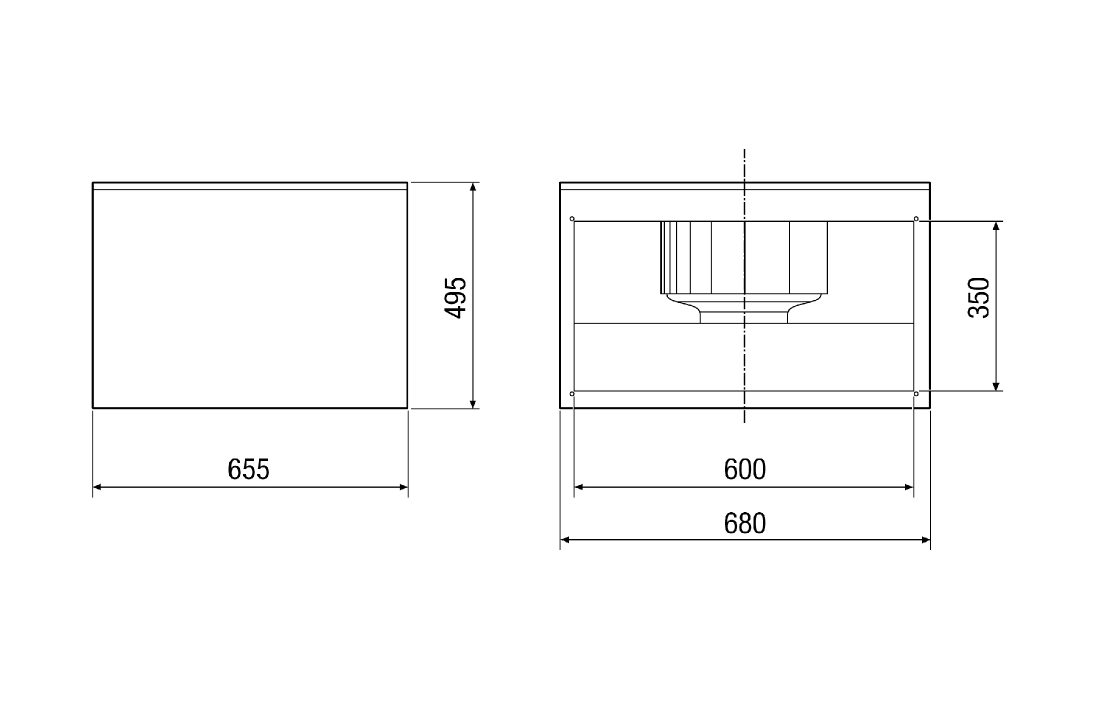

DSK 31/4 - Výkres [mm]

Technické údaje

DSK 31/4 - Technické údaje

Typ DSK 31/4
Průtok 3.330 m³/h
Počet otáček 1.350 1/min
Lze regulovat ✔
Napájecí napětí 400 V
Jmenovitý výkon 490 W
IMax 1,3 A
Druh krytí IP 44
Tepelná třída F
Síťový přívod 5 x 1,5 mm²
Montážní poloha svisle / vodorovně
Hmotnost 44 kg
Hmotnost s obalem 47,5 kg
Výkyvný ✔
Ventilátor výklopný ✔
Rozměr kanálu 600 mm x 350 mm
Šířka s obalem 825 mm
Výška s obalem 520 mm
Hloubka s obalem 695 mm
Teplota média při IMax -20 °C až 60 °C
Balení 1 kus
Sortiment D
GTIN (EAN) 4012799866459
Typové číslo 0086.0645



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Celkem

LWA2, S5 (dB(A))

33

46

49

48

47

42

39

31

54

LWA5, S5 (dB(A))

–

62

61

59

57

55

52

46

67

LWA5, S4 (dB(A))

–

58

59

57

56

53

49

43

64

LWA5, S3 (dB(A))

–

54

54

53

53

49

44

37

60

LWA5, S2 (dB(A))

–

46

47

46

47

41

34

26

53

LWA5, S1 (dB(A))

–

33

36

35

37

25

21

16

42

LWA6, S5 (dB(A))

–

66

68

68

68

65

61

54

75

LWA6, S4 (dB(A))

–

61

65

65

65

63

58

51

72

LWA6, S3 (dB(A))

–

56

60

61

60

58

53

45

66

LWA6, S2 (dB(A))

–

47

53

53

53

49

43

33

58

LWA6, S1 (dB(A))

–

32

40

40

39

31

25

14

43

LWA2= akustický výkon v dB pro pouzdro.

LWA5= akustický výkon v dB pro volné sání.

LWA6= akustický výkon v dB pro volný výtlak.

Příslušenství

DSK 31/4 - Příslušenství

Obecné příslušenství

Typ výrobku Jméno Typ.č. Cena*(EUR) Akce
Servopohon MS 8 0157.0760 na vyžádání
  • Na lístek s poznámkami
Servopohon MS 8 P 0157.0761 na vyžádání
  • Na lístek s poznámkami
Kanálová uzavírací klapka RKP 31 0151.0238 na vyžádání
  • Na lístek s poznámkami
Venkovní mřížka LZP 31 0151.0258 na vyžádání
  • Na lístek s poznámkami
Pružná spojovací manžeta ELP 31 0092.0128 na vyžádání
  • Na lístek s poznámkami
Kanálový tlumič hluku KSP 31/14 0092.0304 na vyžádání
  • Na lístek s poznámkami
Kanálový tlumič hluku KSP 31/27 0092.0333 na vyžádání
  • Na lístek s poznámkami
Elektrický ohřívač vzduchu DHP 31-16 0082.0099 na vyžádání
  • Na lístek s poznámkami
Vodní ohřívače vzduchu WHP 31-34 0082.0114 na vyžádání
  • Na lístek s poznámkami
Vzduchový filtr TFP 31 0149.0034 na vyžádání
  • Na lístek s poznámkami
Vzduchový filtr TFP 31-7 0149.0070 na vyžádání
  • Na lístek s poznámkami
Stykač US 16 T 0157.0769 na vyžádání
  • Na lístek s poznámkami
Frekvenční měnič MFU 1 0157.1214 na vyžádání
  • Na lístek s poznámkami
5-stupňový transformátor TR 2,5-2 0157.0149 na vyžádání
  • Na lístek s poznámkami
5-stupňový transformátor, do rozvaděče TR 2,5 S-2 0157.0152 na vyžádání
  • Na lístek s poznámkami
5-stupňové přepínače pro 5-stupňové transformátory TRE...S-2 / TR...S-2 DSS 20 0157.0750 na vyžádání
  • Na lístek s poznámkami
Systém regulace teploty DTL 24 P 0157.0586 na vyžádání
  • Na lístek s poznámkami
Kanálové čidlo FL 30 P 0157.0780 na vyžádání
  • Na lístek s poznámkami
Prostorové čidlo FR 30 P 0157.0781 na vyžádání
  • Na lístek s poznámkami
Hlídač proudění vzduchu LW 9 0157.0779 na vyžádání
  • Na lístek s poznámkami
Kanálová uzavírací klapka AKP 31 Již nelze dodat 0151.0099 na vyžádání
  • Na lístek s poznámkami
Venkovní mřížky LAP 31 Již nelze dodat 0151.0253 na vyžádání
  • Na lístek s poznámkami
Venkovní mřížka LZP-R 31 Již nelze dodat 0151.0384 na vyžádání
  • Na lístek s poznámkami
5-stupňový transformátor TR 2,5-1 Již nelze dodat 0157.0372 na vyžádání
  • Na lístek s poznámkami
5-stupňový transformátor TRV 1,7-1 Již nelze dodat 0157.0533 na vyžádání
  • Na lístek s poznámkami
5-stupňový transformátor, do rozvaděče TR 2,5 S Již nelze dodat 0157.0742 na vyžádání
  • Na lístek s poznámkami
Motorový spouštěč MV 25 Již nelze dodat 0157.0712 na vyžádání
  • Na lístek s poznámkami

Typový popis

Výrobek-popis

DSK 31/4

Krátká informace

Odhlučněný radiální kanálový ventilátor, třífázový, rozměr kanálu 600 mm x 350 mm

Typový popis

Parametry

  • Instalace do pravoúhlého vzduchového kanálu.
  • Se zvukově izolační minerální vatou kašírovanou skelným hedvábím pro zvýšené nároky na nízný hluk.
  • Nenáročné na prostor díky kompaktním rozměrům.
  • Příruby na sací i výtlačné straně. Vyjímka: DSK 31/4 bez přírub, pro montáž nástavných dílů jsou závitové zdířky umístěny přímo na pouzdru.
  • Radiální oběžné kolo s dozadu zahnutými lopatkami.
  • Staticky a dynamicky vyváženo, ISO1940.
  • Pro zamezení přenosu chvění do kanálového systému použít elastické manžety ELP.

Směr proudění

  • Směry proudění a otáčení jsou vyznačeny šipkami na pouzdru ventilátoru.

Motor

  • Motor pro trvalý provoz.
  • Lze regulovat otáčky frekvenčním měničem MFU nebo transformátorem.
  • Robustní motor s kuličkovým ložiskem, bezúdržbový.
  • Sériově s ochranou proti přehřátí.
  • Připojení je beznapěťově vyvedeno na svorkovnici a musí být dále vedeno na motorovou ochranu MV 25 nebo do obvodu cívky stykače.

Montážní pokyny

  • Lze instalovat v libovolné poloze.

Obsah

Schéma zapojení

DSK 31/4 - Schéma zapojení

S - Ovládací okruh

X - Můstek pro vyšší otáčky

Y - Můstek pro nižší otáčky



DSK s ochranou motoru MV 25

U1 - hnědá

W2 - oranžová

V1 - šedá

U2 - červená

W1 - černá

V2 - šedá

TK - bílá



Předchůdce - následník
