Odhlučněný kanálový ventilátor

DSK 35/4

Již nelze dodat
Typové číslo: 0086.0646
Výrobce: MAICO
Odhlučněný radiální kanálový ventilátor, třífázový, rozměr kanálu 700 mm x 400 mm

Údaje k produktu
DSK 35/4 IM0009892.PNG Odhlučněný radiální kanálový ventilátor, třífázový, rozměr kanálu 700 mm x 400 mm
Zpět
  • Na lístek s poznámkami
DSK 31/4
DSK 35/4
DSK 50/4
DSK 56/4

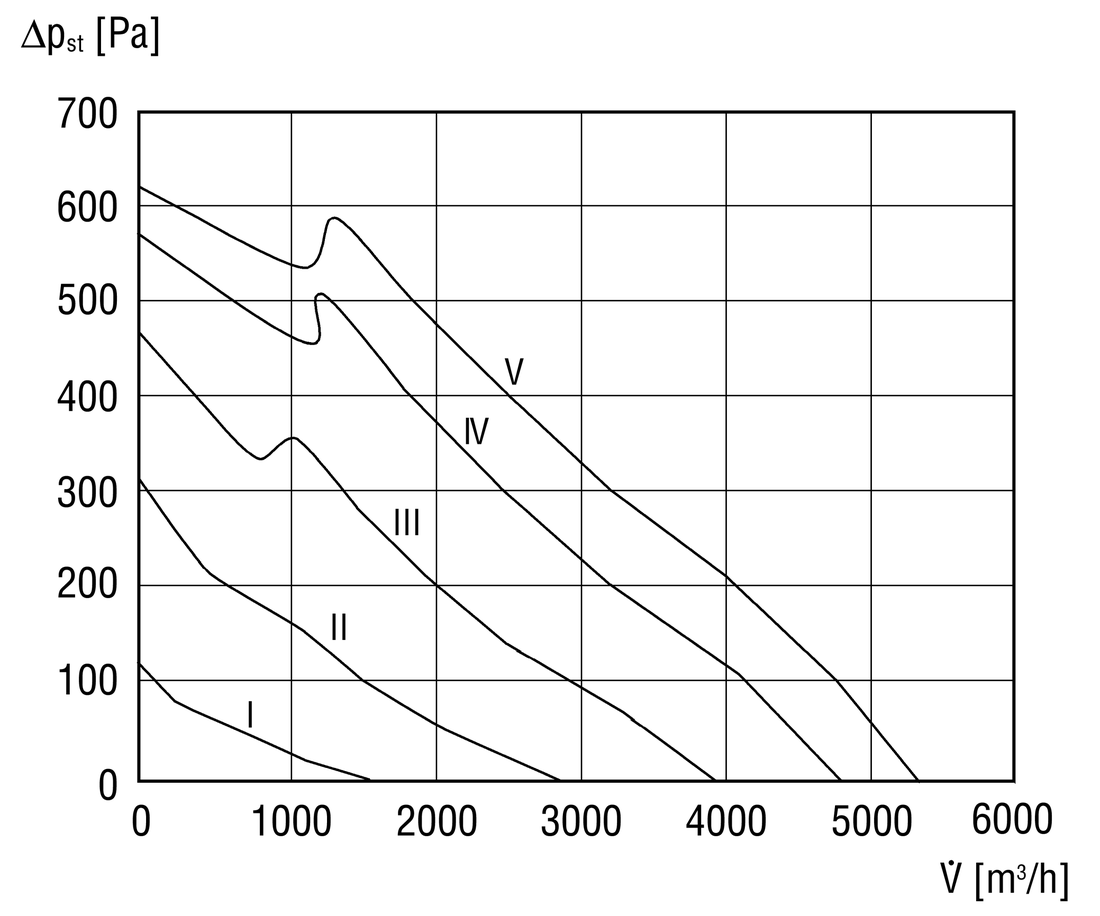

Charakteristika

DSK 35/4 - Charakteristika

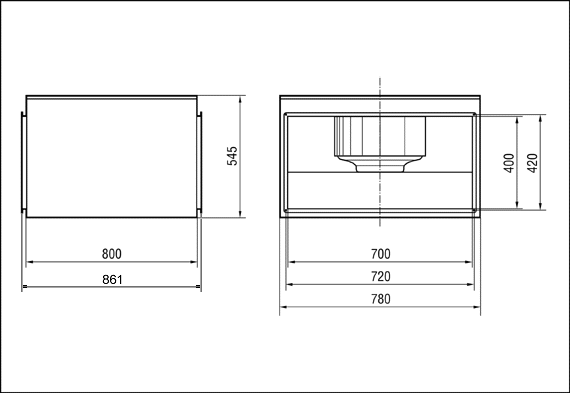

Výkres

DSK 35/4 - Výkres [mm]

Technické údaje

DSK 35/4 - Technické údaje

Typ DSK 35/4
Průtok 5.320 m³/h
Počet otáček 1.380 1/min
Lze regulovat ✔
Napájecí napětí 400 V
Jmenovitý výkon 750 W
IMax 1,6 A
Druh krytí IP 44
Tepelná třída F
Síťový přívod 5 x 1,5 mm²
Montážní poloha svisle / vodorovně
Hmotnost 66 kg
Hmotnost s obalem 71 kg
Výkyvný ✔
Ventilátor výklopný ✔
Rozměr kanálu 700 mm x 400 mm
Šířka s obalem 985 mm
Výška s obalem 580 mm
Hloubka s obalem 800 mm
Teplota média při IMax -20 °C až 60 °C
Balení 1 kus
Sortiment D
GTIN (EAN) 4012799866466
Typové číslo 0086.0646



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Celkem

LWA2, S5 (dB(A))

35

47

50

51

47

43

40

31

55

LWA5, S5 (dB(A))

–

64

65

64

61

63

60

53

71

LWA5, S4 (dB(A))

–

63

61

61

59

61

57

50

69

LWA5, S3 (dB(A))

–

58

56

57

55

57

52

44

64

LWA5, S2 (dB(A))

–

49

50

50

50

49

43

32

57

LWA5, S1 (dB(A))

–

47

39

37

39

31

20

15

49

LWA6, S5 (dB(A))

–

68

74

74

75

71

67

60

80

LWA6, S4 (dB(A))

–

67

71

71

72

69

64

56

78

LWA6, S3 (dB(A))

–

62

65

66

67

64

58

50

72

LWA6, S2 (dB(A))

–

52

58

57

60

56

47

37

64

LWA6, S1 (dB(A))

–

41

44

46

48

36

25

23

52

LWA2= akustický výkon v dB pro pouzdro.

LWA5= akustický výkon v dB pro volné sání.

LWA6= akustický výkon v dB pro volný výtlak.

Příslušenství

DSK 35/4 - Příslušenství

Obecné příslušenství

Typ výrobku Jméno Typ.č. Cena*(EUR) Akce
Servopohon MS 8 0157.0760 na vyžádání
  • Na lístek s poznámkami
Servopohon MS 8 P 0157.0761 na vyžádání
  • Na lístek s poznámkami
Kanálová uzavírací klapka AKP 35 Výběhový typ 0151.0100 na vyžádání
  • Na lístek s poznámkami
Kanálová uzavírací klapka RKP 35 0151.0239 na vyžádání
  • Na lístek s poznámkami
Venkovní mřížka LZP 35 0151.0259 na vyžádání
  • Na lístek s poznámkami
Pružná spojovací manžeta ELP 35 0092.0129 na vyžádání
  • Na lístek s poznámkami
Kanálový tlumič hluku KSP 35/14 0092.0305 na vyžádání
  • Na lístek s poznámkami
Kanálový tlumič hluku KSP 35/23 0092.0334 na vyžádání
  • Na lístek s poznámkami
Vodní ohřívače vzduchu WHP 35-43 0082.0115 na vyžádání
  • Na lístek s poznámkami
Vzduchový filtr TFP 35 0149.0035 na vyžádání
  • Na lístek s poznámkami
Vzduchový filtr TFP 35-7 0149.0071 na vyžádání
  • Na lístek s poznámkami
Frekvenční měnič MFU 2 0157.1215 na vyžádání
  • Na lístek s poznámkami
5-stupňový transformátor TR 2,5-2 0157.0149 na vyžádání
  • Na lístek s poznámkami
5-stupňový transformátor, do rozvaděče TR 2,5 S-2 0157.0152 na vyžádání
  • Na lístek s poznámkami
5-stupňové přepínače pro 5-stupňové transformátory TRE...S-2 / TR...S-2 DSS 20 0157.0750 na vyžádání
  • Na lístek s poznámkami
Venkovní mřížky LAP 35 Již nelze dodat 0151.0254 na vyžádání
  • Na lístek s poznámkami
Venkovní mřížka LZP-R 35 Již nelze dodat 0151.0385 na vyžádání
  • Na lístek s poznámkami
5-stupňový transformátor TR 2,5-1 Již nelze dodat 0157.0372 na vyžádání
  • Na lístek s poznámkami
5-stupňový transformátor TRV 1,7-1 Již nelze dodat 0157.0533 na vyžádání
  • Na lístek s poznámkami
5-stupňový transformátor, do rozvaděče TR 2,5 S Již nelze dodat 0157.0742 na vyžádání
  • Na lístek s poznámkami
Motorový spouštěč MV 25 Již nelze dodat 0157.0712 na vyžádání
  • Na lístek s poznámkami

Typový popis

Výrobek-popis

DSK 35/4

Krátká informace

Odhlučněný radiální kanálový ventilátor, třífázový, rozměr kanálu 700 mm x 400 mm

Typový popis

Parametry

  • Instalace do pravoúhlého vzduchového kanálu.
  • Se zvukově izolační minerální vatou kašírovanou skelným hedvábím pro zvýšené nároky na nízný hluk.
  • Nenáročné na prostor díky kompaktním rozměrům.
  • Příruby na sací i výtlačné straně. Vyjímka: DSK 31/4 bez přírub, pro montáž nástavných dílů jsou závitové zdířky umístěny přímo na pouzdru.
  • Radiální oběžné kolo s dozadu zahnutými lopatkami.
  • Staticky a dynamicky vyváženo, ISO1940.
  • Pro zamezení přenosu chvění do kanálového systému použít elastické manžety ELP.

Směr proudění

  • Směry proudění a otáčení jsou vyznačeny šipkami na pouzdru ventilátoru.

Motor

  • Motor pro trvalý provoz.
  • Lze regulovat otáčky frekvenčním měničem MFU nebo transformátorem.
  • Robustní motor s kuličkovým ložiskem, bezúdržbový.
  • Sériově s ochranou proti přehřátí.
  • Připojení je beznapěťově vyvedeno na svorkovnici a musí být dále vedeno na motorovou ochranu MV 25 nebo do obvodu cívky stykače.

Montážní pokyny

  • Lze instalovat v libovolné poloze.

Obsah

Schéma zapojení

DSK 35/4 - Schéma zapojení

S - Ovládací okruh

X - Můstek pro vyšší otáčky

Y - Můstek pro nižší otáčky



DSK s ochranou motoru MV 25

U1 - hnědá

W2 - oranžová

V1 - šedá

U2 - červená

W1 - černá

V2 - šedá

TK - bílá



Předchůdce - následník
