Appareil de ventilation central

ZEG2 EC

Numéro de référence : 0086.0206
Fabricant : MAICO
Appareil d'évacuation d'air centralisé avec détecteur d'humidité/commande en fonction de l'humidité sans... plus d'informations
Exemples d'utilisation: Maison à faible niveau énergétique, Maison individuelle, Appartement, Pièce d'habitation, Réhabilitation
Fiche de données produit
ZEG2 EC IM0016914.PNG Appareil d'évacuation d'air centralisé avec détecteur d'humidité/commande en fonction de l'humidité sans récupération de chaleur avec technologie EC et télécommande sans fil
Retour
  • Sur les bulletins
ZEG2 EC

Courbe caractéristique

ZEG2 EC - Courbe caractéristique Pertes de pression - interrupteur DIP 7 sur « Arrêt »

afw - en l'absence

Réglage usine :

Bas (1a)

Normal (3a)

Élevé (11a)

ZEG2 EC - Courbe caractéristique Pertes de pression - interrupteur DIP 7 sur « Marche »

afw - en l'absence

Dessin coté

ZEG2 EC - Dessin coté [mm]

  1. Raccord d'air sortant
  2. Raccord d'air sortant supplémentaire avec point destiné à la rupture
  3. Raccord d'air rejeté

Caractéristiques techniques

ZEG2 EC - Caractéristiques techniques

Article ZEG2 EC
Débit d'air 535 m³/h / 600 m³/h / Pression du système à 200 Pa ou pression du système à 100 Pa
Vitesse variable ✔
SEC average -20,6 kWh/(m²*a)
Classe de rendement énergétique D
Type de tension Courant alternatif
Tension de service 230 V
Fréquence secteur 50 Hz
Consommation 2 W - 85 W
IMax 0,05 A - 0,8 A
Type de protection IP 20
Lieu d'installation Cave / Combles / Jambage / Local utilitaire domestique / Chaufferie / Local technique
Position d'installation vertical / horizontal
Type de système centralisé
Matériau Matière plastique
Couleur blanc
Poids 4,59 kg
Poids avec emballage 5,14 kg
Diamètre de raccordement 125 mm
Largeur 443 mm
Hauteur 463 mm
Profondeur 303 mm
Largeur avec emballage 455 mm
Hauteur avec emballage 485 mm
Profondeur avec emballage 315 mm
Unité de conditionnement 1 pièce
Gamme K
GTIN (EAN) 4012799862062
Référence 0086.0206



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Total

LWA2, S1 (dB(A))

26

22

17

14

14

16

17

17

28

LWA2, S2 (dB(A))

37

39

34

30

23

20

17

17

37

LWA2, S3 (dB(A))

45

43

50

41

33

29

21

18

46

LWA2= niveau sonore du boîtier en dB.

Mesuré selon le réglage d'usine (3 niveaux)

Accessoires

ZEG2 EC - Accessoires

Accessoires divers

Type de produit Nom Réf. Prix*(EUR) Action
Gaine flexible Gaine flexible MA-FR - - -
Sortie de toiture DF - - -
Tuile DP - - -
Collier de fixation BS - - -
Grille anti-pluie RG - - -
Système à gaine ronde de ventilation MAICOTherm, thermoisolé Système de ventilation à gaine thermoisolé MAICOTherm MT - - -
Système de ventilation à gaine ronde MAICOFlex, rond Système de ventilation à gaine ronde flexible MAICOFlex MF - - -
Système de ventilation à gaine ronde MAICOAir Système de ventilation à gaine ronde flexible MAICOAir MA - - -
Système de ventilation à gaine ronde MAICOFlex, rond Système de ventilation à gaine ronde flexible MAICOFlex - - -
Tuile DP - - -
Système de ventilation à gaine ronde MAICOFFS plat Système de ventilation à gaine plate flexible MAICO FFS - - -
Hotte d'aspiration en acier inoxydable LH-V2A 12 0151.0378 sur demande
  • Sur les bulletins
Hotte d'aspiration en acier inoxydable LH-V2A 15 0151.0379 sur demande
  • Sur les bulletins
Raccord mural d'air rejeté KW-FL 12E 0152.0075 sur demande
  • Sur les bulletins
Raccord mural d'air rejeté KW-FL 12W 0152.0076 sur demande
  • Sur les bulletins
Raccord mural d'air rejeté KW-FL 16E 0152.0079 sur demande
  • Sur les bulletins
Raccord mural d'air rejeté KW-FL 16W 0152.0080 sur demande
  • Sur les bulletins
Passage pour l'air extérieur ALD 10 0152.0054 sur demande
  • Sur les bulletins
Passage pour l'air extérieur ALD 125 Produit de fin de série 0152.0067 sur demande
  • Sur les bulletins
Passage pour l'air extérieur ALD 125 VA Produit de fin de série 0152.0068 sur demande
  • Sur les bulletins
Passage pour l'air extérieur ALD 160 Produit de fin de série 0152.0069 sur demande
  • Sur les bulletins
Passage pour l'air extérieur ALD 160 VA Produit de fin de série 0152.0070 sur demande
  • Sur les bulletins
Grille intérieure ESG 10/2 0059.0947 sur demande
  • Sur les bulletins
Grille de ventilation de porte MLK 30 blanc 0151.0123 sur demande
  • Sur les bulletins
Grille de ventilation de porte MLK 45 blanc 0151.0126 sur demande
  • Sur les bulletins
Clapet d'air entrant et sortant AZV 100 0152.0087 sur demande
  • Sur les bulletins
Bouche d'extraction-insufflation, matière plastique TK 10 0151.0192 sur demande
  • Sur les bulletins
Bouche d'extraction-insufflation, matière plastique TK 12 0151.0198 sur demande
  • Sur les bulletins
Bouche d'extraction-insufflation, métal TM 10 0151.0194 sur demande
  • Sur les bulletins
Bouche d'extraction-insufflation, métal TM 12 0151.0196 sur demande
  • Sur les bulletins
Bouche d'extraction-insufflation, acier inoxydable TM-V2A 10 0151.0374 sur demande
  • Sur les bulletins
Bouche d'extraction-insufflation, acier inoxydable TM-V2A 12 0151.0375 sur demande
  • Sur les bulletins
Bouche d'extraction-insufflation, métal TFA 10 0151.0369 sur demande
  • Sur les bulletins
Bouche d'extraction-insufflation, métal TFA 12 0151.0370 sur demande
  • Sur les bulletins
Cadre d'encastrement pour TFA/TFZ EBR-D 10 0092.0493 sur demande
  • Sur les bulletins
Cadre d'encastrement pour TFA/TFZ EBR-D 12 0092.0494 sur demande
  • Sur les bulletins
Élément de filtre à graisse air sortant FFE 10 0092.0506 sur demande
  • Sur les bulletins
Gaine flexible en aluminium AFR 125 0055.0091 sur demande
  • Sur les bulletins
Silencieux tubulaire RSR 12 Stock restant 0092.0312 sur demande
  • Sur les bulletins
Silencieux tubulaire RSR 12-1 0092.0593 sur demande
  • Sur les bulletins
Silencieux tubulaire RSR 12/50-1 0092.0601 sur demande
  • Sur les bulletins
Silencieux enfichable SDE 8 0044.0213 sur demande
  • Sur les bulletins
Silencieux enfichable SDE 10 0044.0214 sur demande
  • Sur les bulletins
Silencieux enfichable SDE 12 0044.0215 sur demande
  • Sur les bulletins
Silencieux tubulaire RSR 12/50 N'est plus disponible 0092.0322 sur demande
  • Sur les bulletins
Hotte d'aspiration en acier inoxydable LH-V2A 16 N'est plus disponible 0151.0380 sur demande
  • Sur les bulletins
Grille intérieure, réglable AZE 100 N'est plus disponible 0059.0959 sur demande
  • Sur les bulletins
Passage pour l'air extérieur ALD 10 T N'est plus disponible 0152.0055 sur demande
  • Sur les bulletins
Passage pour l'air extérieur ZE 45 F blanc N'est plus disponible 0152.0044 sur demande
  • Sur les bulletins

Description du produit

Description duproduit

ZEG2 EC

description rapide

Appareil d'évacuation d'air centralisé avec détecteur d'humidité/commande en fonction de l'humidité sans récupération de chaleur avec technologie EC et télécommande sans fil

Description du produit

Caractéristiques

  • Appareil d'évacuation d'air centralisé.
  • Permet l'évacuation d'air simultanée de plusieurs pièces dans les maisons individuelles ou les appartements.
  • Type de protection IP 20.
  • Boîtier facile à nettoyer.
  • L'appareil est équipé d'un moteur EC à fonctionnement silencieux et à rendement énergétique.
  • Avec 5 raccords d'air sortant possibles (3 x DN 125, 1 x DN 125/DN 160) et 1 x DN 160 = « Point destiné à la rupture »)
  • Avec un raccord d'air rejeté DN 125.
  • Le moteur et l'électronique sont intégrés.
  • Max. 28 niveaux de vitesse de rotation possibles.
  • En standard, préréglé sur les niveaux 1(a*) = « Bas », 3(a*) = « Normal » et 11 (a*) = « Élevé ».
  • Les niveaux de vitesse de rotation préréglés peuvent être modifiés sans problème avec les interrupteurs DIP.
  • Avec détecteur d'humidité intégré pour une commande automatique en fonction de l'humidité.
  • Télécommande sans fil ZEG2 EC-FB fournie.
  • * = Il existe la courbe caractéristique « a » et la courbe caractéristique « b », selon le réglage de l'interrupteur DIP 7

Commande

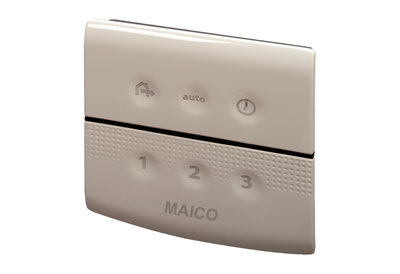

  • Télécommande sans fil ZEG2 EC-FB avec commande de détecteur d'humidité et 6 touches de réglage (détecteur d'humidité inclus dans le ZEG2 EC)
  • Fréquence radio 868,3 MHz.
  • Dimensions (HxLxP) : 83 x 80 x 28 mm.
  • Type de protection : IP 30.
  • Affichages d'état par LED.
  • Réglages
    • Mode absence (« Mode économie d'énergie »)
    • Le mode automatique règle le niveau de ventilation en fonction des valeurs mesurées par le détecteur d'humidité
    • Mode minuterie (15/30/60 minutes) sur le niveau « Élevé » – ensuite de nouveau sur le niveau dernièrement sélectionné
    • 1. Vitesse de rotation basse – position standard pour la nuit
    • 2. Vitesse de rotation normale – position standard pour le jour
    • 3. Vitesse de rotation élevée – Pour cuisiner et se doucher
  • Vers le mode automatique : Dans cette position, l'appareil d'évacuation d'air fonctionne à une vitesse de rotation faible, jusqu'à ce que soit mesurée une augmentation nette de l'humidité relative dans l'air sortant pendant 3 minutes (réglable 5% ou 10% avec l'interrupteur DIP 7). L'appareil commute ensuite du niveau « Bas » (1) sur « Normal » (2) ou « Élevé » (3) selon le réglage de l'interrupteur DIP 7. Si une baisse de l'humidité est constatée, le ZEG2 EC fonctionne pendant 15 ou 30 minutes sur le niveau « Normal » ou « Élevé » (durée de fonctionnement par temporisation réglable avec l'interrupteur DIP 8). Ensuite, l'appareil revient sur le niveau « Bas ».
  • Vers le mode absence : Le ZEG2 EC fonctionne en mode économie d'énergie et ne réagit pas au détecteur d'humidité.

Consignes de montage

  • Il est possible d'installer la télécommande ZEG2 EC-FB dans des pièces humides, mais pas directement dans la cabine de douche. La télécommande ne doit pas être éclaboussée (humidité relative de 90 % au maximum).
  • L'appareil ZEG2 EC doit être placé dans une pièce sèche. Il ne doit pas entrer en contact avec des éclaboussures (humidité relative de 90 % au maximum).

Branchement électrique

  • Câble de raccordement souple d'env. 1,2 m de long.

Sommaire

Schémas de branchement

ZEG2 EC - Schémas de branchement



Prédécesseur - Successeur

ZEG2 EC - Prédécesseur

Type de produit Nom Réf. Action
Appareil de ventilation central ZEG EC N'est plus disponible 0086.0205
  • Sur les bulletins
