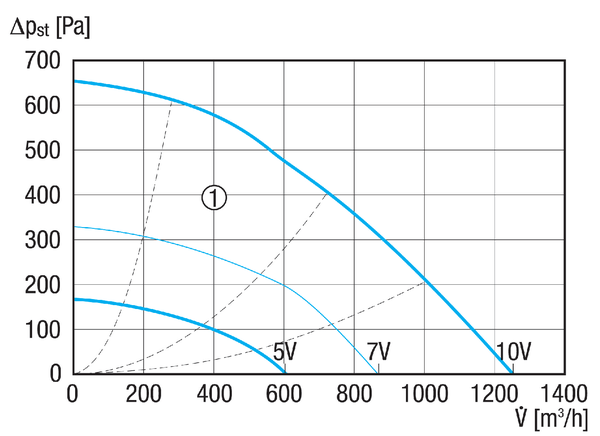

ECR 25 EC - Courbe caractéristique
- Courbes caractéristiques auxiliaires de tension de commande de 5 V, 7 V et 10 V
Boîte compacte
ECR 25 EC
N'est plus disponibleFabricant : MAICO
Appareil d'air entrant compact avec réchauffeur d'air électrique, moteur EC, filtre et régulation, DN 250
Exemples d'utilisation: Lieu de travail, Cabinet médical, Salle de repos, Salle de sport, Café/restaurant
Fiche de données produit
Courbe caractéristique
Dessin coté

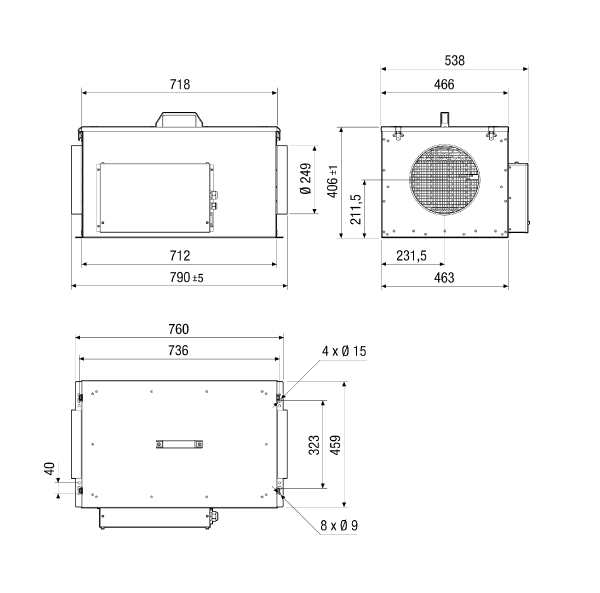

ECR 25 EC - Dessin coté [mm]
Caractéristiques techniques
ECR 25 EC - Caractéristiques techniques
Accessoires
ECR 25 EC - Accessoires
Accessoires spécifiques
| Type de produit | Nom | Réf. | Prix*(EUR) | Action |
|---|---|---|---|---|
| Caisson d'air entrant insonorisé | ESR 25 EC Stock restant | 0080.0087 | sur demande | |
| Caisson d'air entrant insonorisé | ESR 25-3 EC Nouveauté | 0080.1003 | sur demande | |
| Manchette de fixation | ELR 25 | 0092.0113 | sur demande | |
| Filtre à air, rechange | ECR 25-31 EC M5 | 0093.1524 | sur demande | |
| Filtre à air, rechange | ECR 25-31 G4 | 0093.0894 | sur demande | |
| Filtre à air, rechange | ECR 25-31 F7 | 0093.0896 | sur demande |
Accessoires divers
| Type de produit | Nom | Réf. | Prix*(EUR) | Action |
|---|---|---|---|---|
| Clapet anti-retour automatique | AVM 25 | 0093.0007 | sur demande | |
| Grilles de protection | SGR 25 | 0150.0127 | sur demande | |
| Silencieux tubulaire | RSR 25 Stock restant | 0092.0317 | sur demande | |
| Silencieux tubulaire | RSR 25/50 Stock restant | 0092.0327 | sur demande | |
| Silencieux tubulaire | RSR 25-1 | 0092.0598 | sur demande | |
| Silencieux tubulaire | RSR 25/50-1 | 0092.0605 | sur demande |
Description du produit
Description duproduit
ECR 25 EC
description rapide
Appareil d'air entrant compact avec réchauffeur d'air électrique, moteur EC, filtre et régulation, DN 250Description du produit
Caractéristiques
- Appareil compact à faible encombrement composé d'éléments parfaitement harmonisés :
- Ventilateur
- Filtre à air
- Réchauffeur d'air électrique
- Avec régulation pour une température constante de l'air entrant ou de la température ambiante.
- Avec laine de roche insonorisante contrecollée de fibres de verre et boîtier à double paroi pour un niveau de bruit minimal et une isolation thermique optimale.
- Changement du filtre à air sans outils en quelques secondes seulement.
- Turbine recourbée vers l'arrière pour un taux de rendement optimal.
- Couvercle amovible avec clip de fermeture.
- Pièces de raccordement côté aspiration et refoulement, pour montage direct dans des gaines d'air.
- Montage rapide grâce aux rails de montage.
- Avec fonctionnement par temporisation automatique du ventilateur pour la protection contre la surchauffe.
- Mise en marche / à l'arrêt également possible via un contact libre de potentiel externe.
- Type de protection IP 33.
Réchauffeur d'air électrique
- Le réchauffeur d'air électrique est installé après le ventilateur dans le flux d'air.
- Corps de chauffe tubulaires en acier inoxydable.
- Avec sonde de température dans le sens du flux après le réchauffeur d'air avec tôle de protection anti-rayonnement.
- En cas de surcharge thermique des éléments chauffants, un thermocontact coupe le circuit électrique.
Module de commande
- Module de commande séparé et câble de commande 10 m fournis.
- Sonde de température ambiante intégré dans le module de commande.
- Au choix, régulation par température ambiante ou température d'air entrant.
- 3 niveaux de ventilation.
- Touches de fonction pour :
- Appareil Marche / Arrêt
- Réglage de vitesse ventilateur
- Augmenter/diminuer température de consigne
- Commutation mode automatique/manuel
- Affichage de :
- Niveau de vitesse
- Température de consigne et de l'air entrant
- Fonctionnement / défaut avec code d'erreur
- Surveillance électronique de filtres avec message de remplacement de filtres sur le module de commande.
- Avec sortie pour commander un volet séparé.
- Avec minuterie intégrée avec programmation quotidienne et hebdomadaire pour commande des temps de mise en circuit pour chacun des jours de la semaine.
Moteur
- Moteur à courant continu EC.
- Moteur robuste avec roulement à billes, sans entretien.
- Protection thermique contre les surcharges en série.
Schémas de branchement
ECR 25 EC - Schémas de branchement
Téléchargements / Vidéos
ECR 25 EC - Téléchargements / Vidéos
Prédécesseur - Successeur
ECR 25 EC - Prédécesseur
| Type de produit | Nom | Réf. | Action |
|---|---|---|---|
| Boîte compacte | ECR 25 EC N'est plus disponible | 0080.0082 |
ECR 25 EC - Successeur
| Type de produit | Nom | Réf. | Action |
|---|---|---|---|
| Boîte compacte | ECR 25-2 EC | 0080.0777 |
