Caisson d'air sortant insonorisé

EKR 25-2

Numéro de référence : 0080.0883
Fabricant : MAICO
Caisson d'air sortant insonorisé, DN 250, courant alternatif
Exemples d'utilisation: Hotte aspirante, Cuisine industrielle, Aspiration au poste de travail, Aspiration mécanique
Fiche de données produit
EKR 25-2 IM0014804.PNG Caisson d'air sortant insonorisé, DN 250, courant alternatif

Courbe caractéristique

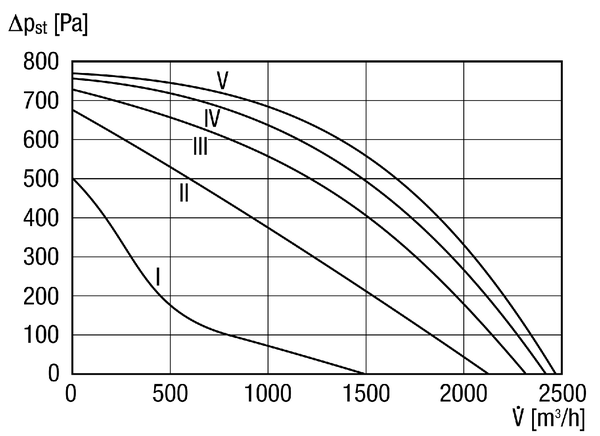

EKR 25-2 - Courbe caractéristique

Dessin coté

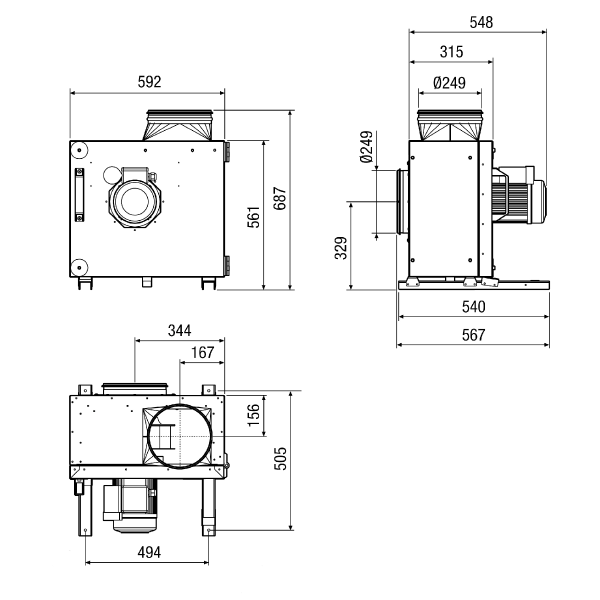

EKR 25-2 - Dessin coté [mm]

Caractéristiques techniques

EKR 25-2 - Caractéristiques techniques

Article EKR 25-2
Débit d'air 2.500 m³/h
Débit d'airNom. 1.518 m³/h / Mesure avec rendement optimal
Pression pfs, nominale 581 Pa / Mesure avec rendement optimal
Vitesse de rotation nnominale 2.844 1/min / Mesure avec rendement optimal
Vitesse de rotation 1.670 1/min
Vitesse variable
Type de tension Courant alternatif
Tension de service 230 V
Fréquence secteur 50 Hz
Puissance nominale 450 W / Mesure avec rendement optimal
INominal 2 A / Mesure avec rendement optimal
IMax 3,2 A
Type de protection IP X4
Classe de température F
Câble d'alimentation secteur 5 x 1,5 mm²
Position d'installation vertical / horizontal
Matériau Tôle d’acier, galvanisée
Boîtier matériau Tôle d’acier, galvanisée
Couleur argent
Poids 37,88 kg
Poids avec emballage 46 kg
Ventilateur orientable
Largeur nominale 250 mm
Largeur 592 mm
Hauteur 687 mm
Profondeur 567 mm
Largeur avec emballage 750 mm
Hauteur avec emballage 735 mm
Profondeur avec emballage 680 mm
Température des fluides à Imax -20 °C jusqu'au 120 °C
Température ambiante 80 °C
Unité de conditionnement 1 pièce
Gamme C
GTIN (EAN) 4012799808831
Référence 0080.0883
Article EKR 25-2
Efficience globale η 51,6 %
Catégorie de mesurage A
Catégorie d’efficacité statique
Degré d'efficience N 65,8
Régulation électrique nécessaire non
Année de fabrication voir plaque signalétique
Nom du fabricant / N° d'enregistrement officiel / Lieu d'implantation du fabricant Maico Elektroapparate Fabrik GmbH / Tribunal chargé de la tenue du registre, HRB 601233 / Villingen-Schwenningen
Réf. 0080.0883
PBEP / Débit d'air :BEP / Pfs, BEP 0,442 kW / 1.518 m³/h / 581 Pa
nBEP 2.844 1/min
Relation spécifique ≈ 1
Informations relatives au désassemblage et à l'élimination voir Notice de montage
Informations relatives au montage, au fonctionnement et à la maintenance voir Notice de montage
Objets utilisés pour le mesurage d'efficience non décrits par la catégorie de mesure -
IBEP 1,9 A
Niveau sonoreLWA5 78 dB(A)



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Total

LWA2, S1 (dB(A))

37

49

53

48

54

52

48

40

59

LWA2, S2 (dB(A))

42

53

62

56

62

62

59

52

68

LWA2, S3 (dB(A))

45

55

65

58

64

64

62

55

70

LWA2, S4 (dB(A))

44

56

65

59

65

65

63

56

71

LWA2, S5 (dB(A))

47

56

64

60

67

66

65

57

72

LWA5, S1 (dB(A))

42

55

64

65

61

58

59

52

69

LWA5, S2 (dB(A))

41

58

73

73

70

68

67

69

78

LWA5, S3 (dB(A))

44

59

75

76

73

70

70

63

81

LWA5, S4 (dB(A))

46

61

76

77

74

71

70

64

82

LWA5, S5 (dB(A))

47

61

77

78

75

72

71

65

83

LWA6, S1 (dB(A))

40

53

60

62

62

63

63

53

69

LWA6, S2 (dB(A))

45

60

69

69

71

72

70

65

78

LWA6, S3 (dB(A))

47

61

74

73

73

75

72

69

81

LWA6, S4 (dB(A))

48

62

75

73

74

75

72

69

81

LWA6, S5 (dB(A))

47

62

77

74

75

76

73

70

83

LWA2= niveau sonore du boîtier en dB.

LWA5= niveau sonore de l'aspiration libre en dB.

LWA6= niveau sonore du soufflage libre en dB.

Description du produit

Description duproduit

EKR 25-2

description rapide

Caisson d'air sortant insonorisé, DN 250, courant alternatif

Description du produit

Caractéristiques

  • Cette série a été spécialement conçue pour les conditions d'exploitation difficiles d'un ventilateur d'air sortant de cuisine.
  • Boîtier à double paroi en tôle d'acier galvanisée, lorsque le niveau sonore exigé est particulièrement faible.
  • Refoulement de débits d'air moyens à élevés en présence de résistances importantes.
  • Insensible aux fluides refoulés chauds jusqu'à 120°C.
  • Pièces de raccordement côté aspiration et charge, pour montage direct dans les gaines d'air, avec double joint à lèvres.
  • Avec rail de montage et 4 plots anti-vibrations.
  • L'unité de ventilateur peut basculer vers l'extérieur pour le nettoyage et l'entretien.
  • Moteur installé en-dehors du flux d'air.
  • Avec conduit d'écoulement de condensat lorsque le raccord de soufflage est dirigé vers le haut.
  • Turbines centrifuges à pression renforcée à pales recourbées en arrière.

Moteur

  • Moteur à régulation par atténuation de la tension au moyen de transformateurs.
  • Thermocontacts sont amenés sur des bornes.
  • Disjoncteur-protecteur intégral par déclencheur externe de type MAICO MVE 10.
  • Type de protection IP X4 lorsque le couvercle du boîtier est fermé et avec un raccord tubulaire côté aspiration et charge.
  • À vitesse variable.

Consignes de montage

  • Montage avec raccord de soufflage vers le haut, à droite ou à gauche.
  • En cas de montage d'un raccord de soufflage dirigé vers la droite ou la gauche, une transformation de la trappe de visite par le client est nécessaire.

Branchement électrique

  • Bornier extérieur avec passe-câble à vis.

Consignes de sécurité

  • Dans le cas d'une aspiration ou d'un soufflage à l'air libre, le ventilateur ne doit être mis en marche que si la protection de l'hélice contre les contacts est garantie conformément à DIN EN ISO 13857. Monter à cet effet une grille de protection.

Sommaire

Schémas de branchement

EKR 25-2 - Schémas de branchement



Caisson d'air sortant insonorisé EKR ..-2 avec disjoncteur-protecteur intégral MVE 10 et transformateur à 5 plots TRE...


Prédécesseur - Successeur

EKR 25-2 - Prédécesseur

Type de produit Nom Réf. Action
Caisson d'air sortant insonorisé EKR 25 N'est plus disponible 0080.0920
