Ventilateur hélicoïde pour gaine ronde

DAR 125/6 11

Numéro de référence : 0073.0188
Fabricant : MAICO
Ventilateur hélicoïde pour gaine ronde, DN 1250, courant triphasé, puissance nominale 11 kW
Exemples d'utilisation: Atelier de production, Lieu de travail, Local professionnel, Hall industriel
Fiche de données produit
DAR 125/6 11 IM0021035.PNG Ventilateur hélicoïde pour gaine ronde, DN 1250, courant triphasé, puissance nominale 11 kW

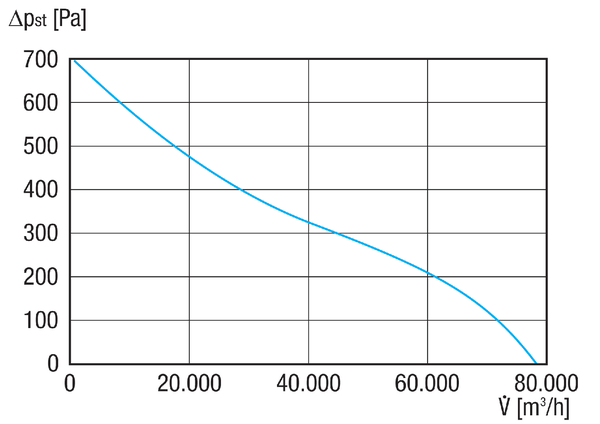

Courbe caractéristique

DAR 125/6 11 - Courbe caractéristique

Dessin coté

DAR 125/6 11 - Dessin coté [mm]

Caractéristiques techniques

DAR 125/6 11 - Caractéristiques techniques

Article DAR 125/6 11
Débit d'air 78.840 m³/h
Vitesse de rotation 960 1/min
Type de turbine hélicoïde
Vitesse variable
Réversibilité
Type de tension Courant triphasé
Tension de service 400 V
Fréquence secteur 50 Hz
Puissance nominale 11.000 W
INominal 22,87 A
Type de protection IP 55
Classe de température F
Inversion de polarité possible
Lieu de montage Gaine ronde
Position d'installation horizontal
Boîtier matériau Tôle d'acier avec revêtement époxy
Matériau de l'hélice Polyamide
Couleur Gris
Poids 270 kg
Poids avec emballage 295 kg
Largeur nominale 1.250 mm
Largeur 1.380 mm
Hauteur 750 mm
Profondeur 1.380 mm
Largeur avec emballage 1.500 mm
Hauteur avec emballage 1.150 mm
Profondeur avec emballage 1.620 mm
Température des fluides à Imax -10 °C jusqu'au 50 °C
PTC DIN 44082 M 100
Unité de conditionnement 1 pièce
Gamme C
GTIN (EAN) 4012799731887
Référence 0073.0188
Article DAR 125/6 11
Efficience globale η 42 %
Catégorie de mesurage C
Catégorie d’efficacité statique
Degré d'efficience N 42,2
Régulation électrique nécessaire non
Année de fabrication voir plaque signalétique
Nom du fabricant / N° d'enregistrement officiel / Lieu d'implantation du fabricant Maico Elektroapparate Fabrik GmbH / Tribunal chargé de la tenue du registre, HRB 601233 / Villingen-Schwenningen
Réf. 0073.0188
PBEP / Débit d'air :BEP / Pfs, BEP 9,425 kW / 51.480 m³/h / 277 Pa
nBEP 970 1/min
Relation spécifique ≈ 1
Informations relatives au désassemblage et à l'élimination voir Notice de montage
Informations relatives au montage, au fonctionnement et à la maintenance voir Notice de montage
Objets utilisés pour le mesurage d'efficience non décrits par la catégorie de mesure -
IBEP 22,87 A
Niveau sonoreLWA7 98 dB(A)



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Total

LWA5, S5 (dB(A))

73

80

86

90

92

91

91

85

98

LWA5= niveau sonore de l'aspiration libre en dB.

Description du produit

Description duproduit

DAR 125/6 11

description rapide

Ventilateur hélicoïde pour gaine ronde, DN 1250, courant triphasé, puissance nominale 11 kW

Description du produit

Caractéristiques

  • Ventilateur hélicoïde pour gaine ronde pour la ventilation commerciale et industrielle.
  • Ventilateur puissant pour les grands débits d'air.
  • Pour le montage simple et direct dans un système à gaine ronde.
  • Montage possible dans toutes les positions.
  • Boîtier en tôle d'acier avec revêtement époxy.
  • Convient pour les plages de température -10 °C à +50 °C.
  • Turbine hélicoïde avec ailettes en polyamide renforcé de fibres de verre et antistatique.

Moteur

  • Moteur à courant triphasé.
  • Type de protection IP 55.
  • Moteur IE3.
  • Mode de fonctionnement S1 (fonctionnement continu).
  • Des thermistors surveillent la température dans le moteur de ventilateur. Les thermistors doivent être raccordés à un système de déclencheur, qui coupe le ventilateur durablement du secteur en cas de températures trop élevées.
  • Vitesse variable avec convertisseur de fréquence.
  • Plage de fréquence autorisée pour réglage de vitesse avec convertisseur de fréquence 20-50 Hz.

Branchement électrique

  • Boîte à bornes extérieure sur le boîtier.

Consignes de sécurité

  • Le ventilateur ne doit être mis marche que si la protection de la turbine contre les contacts est garantie conformément à DIN EN ISO 13857.

Versions spéciales

  • Les versions spéciales suivantes sont disponibles sur demande moyennant un supplément de prix :
    • Versions avec hélices en aluminium.
    • Versions avec boîtier en tôle d'acier galvanisé à chaud.

Sommaire

Schémas de branchement

DAR 125/6 11 - Schémas de branchement
