Ventilateur hélicoïde pour gaine ronde
DAR 71/4 3
Fabricant : MAICO
Ventilateur hélicoïde pour gaine ronde, DN 710, courant triphasé, puissance nominale 3 kW
Exemples d'utilisation: Atelier de production, Lieu de travail, Local professionnel, Hall industriel
Fiche de données produit

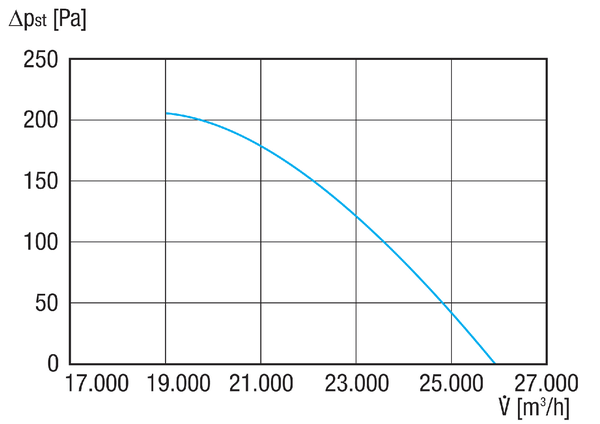

Courbe caractéristique
Dessin coté

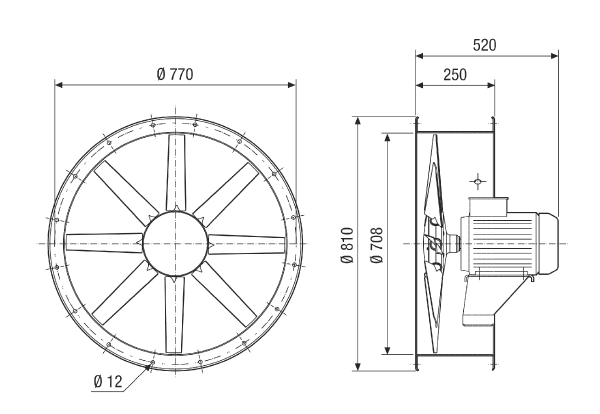

DAR 71/4 3 - Dessin coté [mm]
Caractéristiques techniques
DAR 71/4 3 - Caractéristiques techniques
Accessoires
DAR 71/4 3 - Accessoires
Accessoires spécifiques
| Type de produit | Nom | Réf. | Prix*(EUR) | Action |
|---|---|---|---|---|
| Kit de montage | KIT DAD 71 | 0073.0085 | sur demande |
Accessoires divers
Description du produit
Description duproduit
DAR 71/4 3
description rapide
Ventilateur hélicoïde pour gaine ronde, DN 710, courant triphasé, puissance nominale 3 kWDescription du produit
Caractéristiques
- Ventilateur hélicoïde pour gaine ronde pour la ventilation commerciale et industrielle.
- Ventilateur puissant pour les grands débits d'air.
- Pour le montage simple et direct dans un système à gaine ronde.
- Montage possible dans toutes les positions.
- Boîtier en tôle d'acier avec revêtement époxy.
- Convient pour les plages de température -10 °C à +50 °C.
- Turbine hélicoïde avec ailettes en polyamide renforcé de fibres de verre et antistatique.
Moteur
- Moteur à courant triphasé.
- Type de protection IP 55.
- Moteur IE3.
- Mode de fonctionnement S1 (fonctionnement continu).
- Des thermistors surveillent la température dans le moteur de ventilateur. Les thermistors doivent être raccordés à un système de déclencheur, qui coupe le ventilateur durablement du secteur en cas de températures trop élevées.
- Vitesse variable avec convertisseur de fréquence.
- Plage de fréquence autorisée pour réglage de vitesse avec convertisseur de fréquence 20-50 Hz.
Branchement électrique
- Boîte à bornes extérieure sur le boîtier.
Consignes de sécurité
- Le ventilateur ne doit être mis marche que si la protection de la turbine contre les contacts est garantie conformément à DIN EN ISO 13857.
Versions spéciales
- Les versions spéciales suivantes sont disponibles sur demande moyennant un supplément de prix :
- Versions avec hélices en aluminium.
- Versions avec boîtier en tôle d'acier galvanisé à chaud.
Schémas de branchement
DAR 71/4 3 - Schémas de branchement
Téléchargements / Vidéos
DAR 71/4 3 - Téléchargements / Vidéos
Prédécesseur - Successeur
