Ventilateur hélicoïde pour gaine ronde

DAR 71/4-2 Ex

Numéro de référence : 0073.0351
Fabricant : MAICO
Ventilateur hélicoïde pour gaine ronde, DN 710, antidéflagrant, puissance nominale 2,2 kW, variante moteur 2,... plus d'informations
Exemples d'utilisation: Atelier de production, Lieu de travail, Air sortant du processus, Hall industriel
Fiche de données produit
DAR 71/4-2 Ex IM0021313.PNG Ventilateur hélicoïde pour gaine ronde, DN 710, antidéflagrant, puissance nominale 2,2 kW, variante moteur 2, fluide : gaz
DAR 71/4-2 Ex IM0017898.PNG Ventilateur hélicoïde pour gaine ronde, DN 710, antidéflagrant, puissance nominale 2,2 kW, variante moteur 2, fluide : gaz

Courbe caractéristique

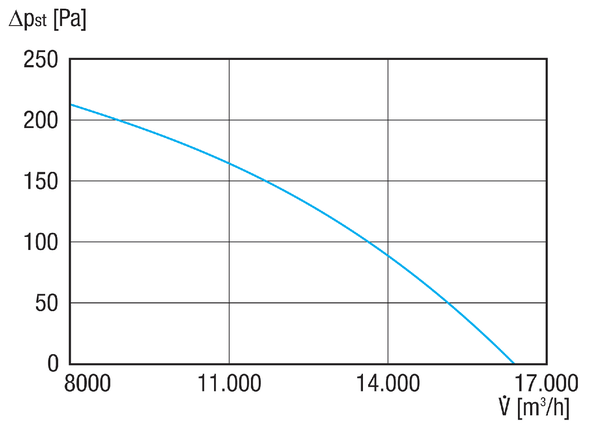

DAR 71/4-2 Ex - Courbe caractéristique

Dessin coté

DAR 71/4-2 Ex - Dessin coté [mm]

Caractéristiques techniques

DAR 71/4-2 Ex - Caractéristiques techniques

Article DAR 71/4-2 Ex
Modèle Variante moteur 2
Débit d'air 16.378 m³/h
Vitesse de rotation 1.440 1/min
Type de turbine hélicoïde
Vitesse variable
Tension de service 400 V
Fréquence secteur 50 Hz
Puissance nominale 2.200 W
INominal 5,5 A
IMax 4,8 A
Type de protection IP 55
Classe de température F
Inversion de polarité possible
Lieu de montage Raccord tubulaire
Position d'installation vertical / horizontal
Boîtier matériau Tôle d’acier, galvanisée
Couleur Gris
Poids 52 kg
Poids avec emballage 70 kg
Largeur nominale 710 mm
Largeur 810 mm
Hauteur 520 mm
Profondeur 810 mm
Largeur avec emballage 830 mm
Hauteur avec emballage 600 mm
Profondeur avec emballage 830 mm
Désignation EX selon directive ATEX Ex II 2 G
Désignation EX selon la norme Ex db IIB+H2 T4 Gb X / Ex h IIB+H2 T4 Gb X
Température ambiante Ta -20 °C ≤ Ta ≤ +40 °C
Mode de fonctionnement S1
PTC DIN 44082 M 100
Classe de température T4
Unité de conditionnement 1 pièce
Gamme C
GTIN (EAN) 4012799733515
Référence 0073.0351



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Total

LWA5, S5 (dB(A))

56

67

83

81

82

80

77

72

88

LWA5= niveau sonore de l'aspiration libre en dB.

Description du produit

Description duproduit

DAR 71/4-2 Ex

description rapide

Ventilateur hélicoïde pour gaine ronde, DN 710, antidéflagrant, puissance nominale 2,2 kW, variante moteur 2, fluide : gaz

Description du produit

Caractéristiques

  • Ventilateur hélicoïde pour gaine ronde pour des applications dans des zones à risque d'explosion.
  • Protection contre les explosions et agréments selon ATEX.
  • Qualifié pour tous les gaz et vapeurs du groupe Ex IIA et IIB ainsi que pour hydrogène.
  • Ex II 2 G Ex db IIB+H2 T4 Gb X / Ex II 2 G Ex h IIB+H2 T4 Gb X.
  • Pour des températures d'utilisation de -20°C ≤ Ta ≤ +40°C.
  • Les ventilateurs MAICO Ex répondent aux exigences de sécurité de la directive européenne 2014/34/UE relative aux appareils et systèmes de protection dans les atmosphères explosives.
  • Pour zones 1 et 2.
  • Types de protection : « d » – blindage antidéflagrant et « c » – sécurité constructive.
  • Ventilateur puissant pour les grands débits d'air.
  • Pour le montage simple et direct dans un système à gaine ronde.
  • Montage possible dans toutes les positions.
  • Boîtier en tôle d'acier avec revêtement époxy.
  • Turbines hélicoïdes en polyamide renforcé de fibres de verre et antistatique.

Sens de refoulement

  • Sens de refoulement est indiqué.
  • Mode Air sortant standard, sens de refoulement : aspiration par le moteur.

Moteur

  • Moteur à courant triphasé asynchrone.
  • Type de protection IP 55.
  • Moteur IE3.
  • Mode de fonctionnement S1 (fonctionnement continu).
  • Classe de température T4.
  • Vitesse variable avec convertisseur de fréquence.
  • Plage de fréquence autorisée pour réglage de vitesse avec convertisseur de fréquence de 20 Hz à 50 Hz.
  • Des thermistors surveillent la température dans le moteur de ventilateur. Les thermistors doivent être raccordés à un système de déclencheur (dispositif de sécurité suivant la directive 2014/34/UE), qui coupe le ventilateur durablement du secteur en cas de températures trop élevées.

Branchement électrique

  • Raccordement dans la boîte à bornes du moteur.
  • Passe-câble à vis en version Ex d fourni.

Sommaire

Schémas de branchement

DAR 71/4-2 Ex - Schémas de branchement
