Ventilateur mural hélicoïde

DZQ 35/4 B

Numéro de référence : 0083.0123
Fabricant : MAICO
Ventilateur hélicoïde mural avec platine murale carrée, DN 350, courant triphasé
Exemples d'utilisation: Atelier de production, Local professionnel, Parking couvert (garage), Conteneur de chantier, Local de stockage
Fiche de données produit
DZQ 35/4 B IM0009977.PNG Ventilateur hélicoïde mural avec platine murale carrée, DN 350, courant triphasé
Retour
  • Sur les bulletins
EZQ 35/6 B
EZS 35/6 B
EZQ 35/4 B
EZS 35/4 B
DZQ 35/6 B
DZS 35/6 B
DZQ 35/4 B
DZS 35/4 B
DZQ 35/2 B
DZS 35/2 B
DZQ 35/84 B
DZS 35/84 B
DZQ 35/42 B
DZS 35/42 B

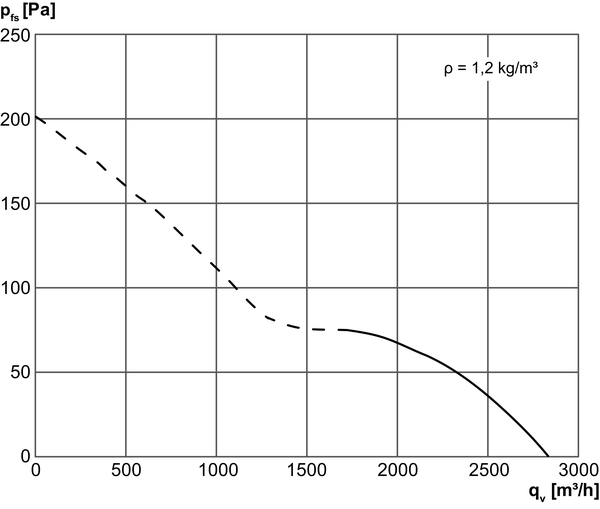

Courbe caractéristique

DZQ 35/4 B - Courbe caractéristique

Dessin coté

DZQ 35/4 B - Dessin coté [mm]

  1. Platine murale en acier = exécution EZQ/DZQ
  2. Anneau mural en acier = exécution EZS/DZS

Caractéristiques techniques

DZQ 35/4 B - Caractéristiques techniques

Article DZQ 35/4 B
Modèle Platine murale carrée
Débit d'air 2.840 m³/h
Débit d'airNom. 1.950 m³/h / Mesure avec rendement optimal
Pression pfs, nominale 70 Pa / Mesure avec rendement optimal
Vitesse de rotation nnominale 1.380 1/min / Mesure avec rendement optimal
Vitesse de rotation 1.410 1/min
Type de turbine hélicoïde
Vitesse variable ✔
Réversibilité ✔
Type de tension Courant triphasé
Tension de service 400 V
Fréquence secteur 50 Hz
Puissance nominale 133 W / Mesure avec rendement optimal
INominal 0,35 A / Mesure avec rendement optimal
IMax 0,4 A
Type de protection IP 55
Classe de température B
Inversion de polarité possible −
Câble d'alimentation secteur 7 x 1,5 mm²
Lieu de montage Mur / Plafond
Mode de montage Montage apparent
Position d'installation horizontal / vertical
Matériau Tôle d’acier, galvanisée
Couleur argent
Poids 9,12 kg
Poids avec emballage 11,02 kg
Largeur nominale 350 mm
Largeur 525 mm
Hauteur 525 mm
Profondeur 244 mm
Largeur avec emballage 540 mm
Hauteur avec emballage 540 mm
Profondeur avec emballage 335 mm
Température du fluide au courant nominal -20 °C jusqu'au 60 °C
Température des fluides à Imax -20 °C jusqu'au 60 °C
Unité de conditionnement 1 pièce
Gamme C
GTIN (EAN) 4012799831235
Référence 0083.0123
Article DZQ 35/4 B
Efficience globale η 28,5 %
Catégorie de mesurage A
Catégorie d’efficacité statique
Degré d'efficience N 40,4
Régulation électrique nécessaire non
Année de fabrication voir plaque signalétique
Nom du fabricant / N° d'enregistrement officiel / Lieu d'implantation du fabricant Maico Elektroapparate Fabrik GmbH / Tribunal chargé de la tenue du registre, HRB 601233 / Villingen-Schwenningen
Réf. 0083.0123
PBEP / Débit d'air :BEP / Pfs, BEP 0,133 kW / 1.950 m³/h / 70 Pa
nBEP 1.380 1/min
Relation spécifique ≈ 1
Informations relatives au désassemblage et à l'élimination voir Notice de montage
Informations relatives au montage, au fonctionnement et à la maintenance voir Notice de montage
Objets utilisés pour le mesurage d'efficience non décrits par la catégorie de mesure -
Niveau sonoreLWA7 69 dB(A)



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Total

LWA7, S1 (dB(A))

–

–

–

–

–

–

–

–

53

LWA7, S2 (dB(A))

–

–

–

–

–

–

–

–

61

LWA7, S3 (dB(A))

–

–

–

–

–

–

–

–

65

LWA7, S4 (dB(A))

–

–

–

–

–

–

–

–

67

LWA7, S5 (dB(A))

30

43

56

61

63

65

61

50

69

LWA8, S1 (dB(A))

51

57

61

64

70

71

72

70

60

LWA8, S2 (dB(A))

–

–

–

–

–

–

–

–

74

LWA8, S3 (dB(A))

–

–

–

–

–

–

–

–

76

LWA8, S4 (dB(A))

–

–

–

–

–

–

–

–

77

LWA8, S5 (dB(A))

–

–

–

–

–

–

–

–

77

LWA7= niveau sonore du boîtier et de l'aspiration libre en dB.

LWA8= niveau sonore du boîtier et du soufflage libre en dB.

Accessoires

DZQ 35/4 B - Accessoires

Accessoires divers

Type de produit Nom Réf. Prix*(EUR) Action
Volet de fermeture AS 35 0151.0333 sur demande
  • Sur les bulletins
Cadre de raccordement ZVR 35 0093.0194 sur demande
  • Sur les bulletins
Volet de fermeture, manuel RS 35 0151.0341 sur demande
  • Sur les bulletins
Servomoteur MS 2 0093.0403 sur demande
  • Sur les bulletins
Grille extérieure MLA 35 0151.0114 sur demande
  • Sur les bulletins
Grille extérieure MLZ 35 0151.0104 sur demande
  • Sur les bulletins
Manchon de prolongation VH 35 0055.0033 sur demande
  • Sur les bulletins
Grille intérieure IG 35 0059.0174 sur demande
  • Sur les bulletins
Interrupteur général, interrupteur de réparation HS 3 0157.0736 sur demande
  • Sur les bulletins
Interrupteur rotatif DS 10 0157.0410 sur demande
  • Sur les bulletins
Inverseur W 1 0157.0101 sur demande
  • Sur les bulletins
Inverseur WU 1 Produit de fin de série 0157.0102 sur demande
  • Sur les bulletins
Disjoncteur-protecteur moteur MV 16-1 0157.1658 sur demande
  • Sur les bulletins
Disjoncteur-protecteur moteur MV 25-1 0157.1659 sur demande
  • Sur les bulletins
Contacteur US 16 T 0157.0769 sur demande
  • Sur les bulletins
Transformateur à 5 plots TR 0,4-2 0157.0147 sur demande
  • Sur les bulletins
Transformateur à 5 plots, armoire électrique TR 0,8 S-2 0157.0151 sur demande
  • Sur les bulletins
Graduateur à 5 niveaux pour transformateurs à 5 plots TRE...S -2/ TR...S-2 DSS 20 0157.0750 sur demande
  • Sur les bulletins
Thermostat THR 10-1 0157.0191 sur demande
  • Sur les bulletins
Thermostat TH 10 0157.0764 sur demande
  • Sur les bulletins
Thermostat TH 16 0157.0748 sur demande
  • Sur les bulletins
Hygrostat HY 230 0157.0126 sur demande
  • Sur les bulletins
Hygrostat HY 230 I 0157.0127 sur demande
  • Sur les bulletins
Régulateur de la qualité de l'air EAQ 10/1 Produit de fin de série 0157.0777 sur demande
  • Sur les bulletins
Thermostat THR 10 N'est plus disponible 0157.0774 sur demande
  • Sur les bulletins
Hygrostat HY 10 AP N'est plus disponible 0157.0358 sur demande
  • Sur les bulletins
Hygrostat HY 10 UP N'est plus disponible 0157.0357 sur demande
  • Sur les bulletins
Disjoncteur-protecteur moteur MV 25 N'est plus disponible 0157.0712 sur demande
  • Sur les bulletins

Description du produit

Description duproduit

DZQ 35/4 B

description rapide

Ventilateur hélicoïde mural avec platine murale carrée, DN 350, courant triphasé

Description du produit

Version courant triphasé

  • Ventilateur hélicoïde mural avec platine murale carrée, en version courant triphasé.

Description sommaire

  • Pour montage apparent.
  • Grille de protection côté aspiration, protection contre les contacts conformément à DIN EN ISO 13857.
  • Hélices à 8 pales en polyamide renforcé de fibres de verre.
  • Protection thermique contre les surcharges en série.
  • Les ventilateurs répondent aux exigences de la réglementation européenne en matière d'écoconception (CE) n° 327/2011 directive 2009/125/CE.
  • Fonctionnement sans vibrations grâce à une hélice à équilibrage dynamique et un moteur (rotor d'arbre), selon classe de qualité 6.3, DIN ISO 1940, partie 1.
  • Rendement élevé côté ventilation, bruit de fonctionnement faible.
  • Longévité élevée par des matériaux de haute qualité comme des roulements à billes à faible niveau sonore.
  • Les ventilateurs sont sans entretien.
  • Possibilité de montage pour l'insufflation et l'évacuation d'air dans toutes les positions.

Sens de refoulement

  • Sens de refoulement est indiqué.
  • Mode Air sortant standard, sens de refoulement : aspiration par le moteur.

Moteur à courant triphasé

  • Séries DZQ/DZS
  • Moteur asynchrone.
  • Ne convient pas pour le transport d'air saturé de vapeur d'eau.
  • Tension de service 400 V, 50 Hz.
  • Type de protection IP 55. Exeption : type DZQ ... D IP 54.
  • À vitesse variable. Exception : types DZQ 40/2 B et DZS 40/2 B.
  • Des appareils peuvent être commutés progressivement à l'aide d'un transformateur à 5 plots optionnel.
  • À fonctionnement réversible.
  • Fonctionnement réversible : Le débit d'air diminue d'environ 35 % si le sens de refoulement est anormal.
  • Protection thermique contre les surcharges en série. Exception disponible sur demande pour type DZQ/DZS 25/4 D et ventilateurs hélicoïdes muraux à inversion de polarité.
  • Les raccords sont amenés par contacts secs sur bornes et doivent être raccordés p. ex. à un disjoncteur-protecteur intégral MV 25 ou au circuit du courant de commande d'un contacteur.
  • Ventilateurs à inversion de polarité : La protection contre les surcharges doit être assurée par un disjoncteur-protecteur intégral à fournir par le client.
  • Les moteurs à inversion de polarité aux rapports de vitesse de 8/4 ou 4/2 sont branchés selon le principe de Dahlander.

Branchement électrique

  • Sur la réglette de bornier dans le couvercle de raccordement du moteur.

Consignes de sécurité

  • Le ventilateur ne doit être mis en marche que si la protection de la turbine contre les contacts est garantie conformément à DIN EN ISO 13857, par ex. avec grille de protection SG de Maico.

Versions spéciales

  • Les versions spéciales suivantes sont disponibles sur demande moyennant un supplément de prix :
    • Tensions et fréquences spéciales.
    • Moteurs monophasés avec thermocontacts ou thermistors, amenés par contacts secs sur bornes.
    • Perçages pour eau de condensation.
    • Ventilateurs avec protection anticorrosion accrue.
    • Hélices en aluminium.
  • Des informations sur le fonctionnement à températures occasionnellement inférieures à -20°C sont disponibles sur demande.
  • En cas de fonctionnement avec convertisseurs de fréquence, il est impératif de prendre contact avec notre usine.
  • La possibilité de réalisation est à vérifier au cas par cas.

Sommaire

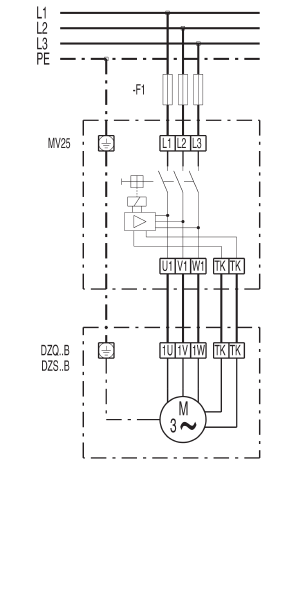

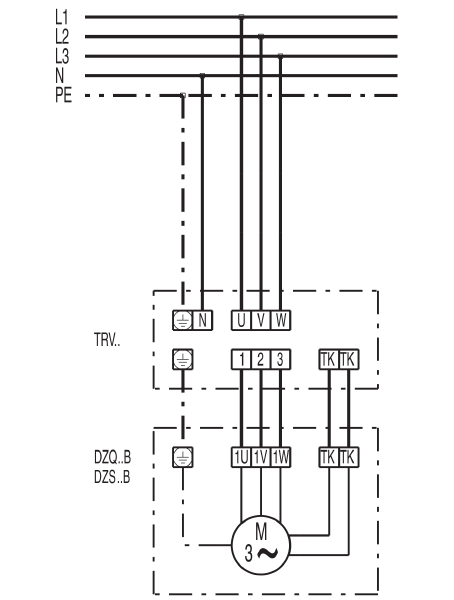

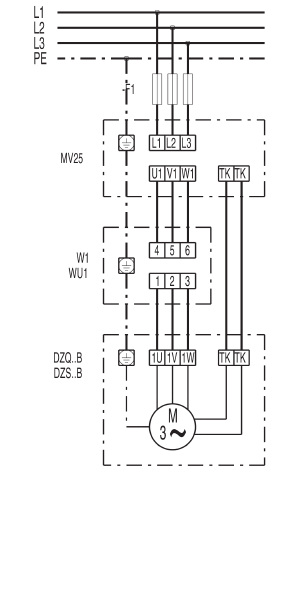

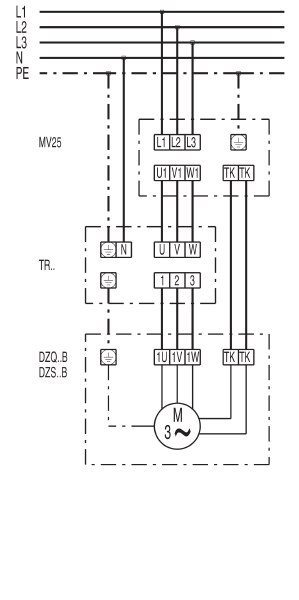

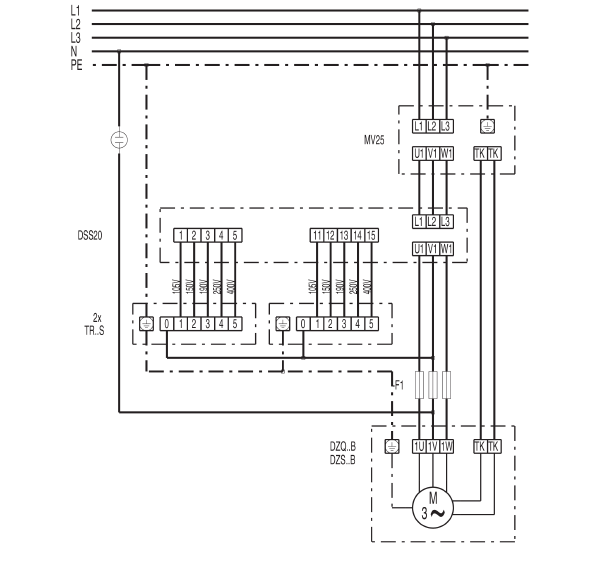

Schémas de branchement

DZQ 35/4 B - Schémas de branchement

DZQ/DZS/DZF..B Standard (rotation à droite, 1 vitesse de rotation)

SC - Contact de protection

TK - Thermocontact



DZQ/DZS/DZF..B Standard (rotation à gauche, 1 vitesse de rotation)

SC - Contact de protection

TK - Thermocontact
