Ventilateur mural hélicoïde
DZS 40/42 B
Fabricant : MAICO
Ventilateur hélicoïde mural avec anneau mural en acier, DN 400, courant triphasé, avec inverseur de polarité
Exemples d'utilisation: Atelier de production, Local professionnel, Parking couvert (garage), Conteneur de chantier, Local de stockage
Fiche de données produit
Courbe caractéristique

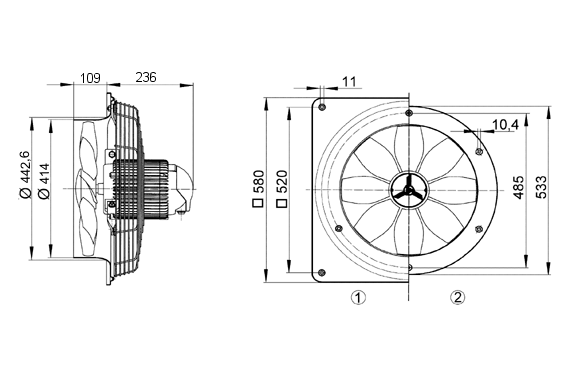

Dessin coté
DZS 40/42 B - Dessin coté [mm]
- Platine murale en acier = exécution EZQ/DZQ
- Anneau mural en acier = exécution EZS/DZS
Caractéristiques techniques
DZS 40/42 B - Caractéristiques techniques
Accessoires
DZS 40/42 B - Accessoires
Accessoires divers
Description du produit
Description duproduit
DZS 40/42 B
description rapide
Ventilateur hélicoïde mural avec anneau mural en acier, DN 400, courant triphasé, avec inverseur de polaritéDescription du produit
Version courant triphasé
- Ventilateur hélicoïde mural avec anneau mural en acier, en version courant triphasé.
Description sommaire
- Pour montage apparent.
- Grille de protection côté aspiration, protection contre les contacts conformément à DIN EN ISO 13857.
- Hélices à 8 pales en polyamide renforcé de fibres de verre.
- Protection thermique contre les surcharges en série.
- Les ventilateurs répondent aux exigences de la réglementation européenne en matière d'écoconception (CE) n° 327/2011 directive 2009/125/CE.
- Fonctionnement sans vibrations grâce à une hélice à équilibrage dynamique et un moteur (rotor d'arbre), selon classe de qualité 6.3, DIN ISO 1940, partie 1.
- Rendement élevé côté ventilation, bruit de fonctionnement faible.
- Longévité élevée par des matériaux de haute qualité comme des roulements à billes à faible niveau sonore.
- Les ventilateurs sont sans entretien.
- Possibilité de montage pour l'insufflation et l'évacuation d'air dans toutes les positions.
Sens de refoulement
- Sens de refoulement est indiqué.
- Mode Air sortant standard, sens de refoulement : aspiration par le moteur.
Moteur à courant triphasé
- Séries DZQ/DZS
- Moteur asynchrone.
- Ne convient pas pour le transport d'air saturé de vapeur d'eau.
- Tension de service 400 V, 50 Hz.
- Type de protection IP 55. Exeption : type DZQ ... D IP 54.
- À vitesse variable. Exception : types DZQ 40/2 B et DZS 40/2 B.
- Des appareils peuvent être commutés progressivement à l'aide d'un transformateur à 5 plots optionnel.
- À fonctionnement réversible.
- Fonctionnement réversible : Le débit d'air diminue d'environ 35 % si le sens de refoulement est anormal.
- Protection thermique contre les surcharges en série. Exception disponible sur demande pour type DZQ/DZS 25/4 D et ventilateurs hélicoïdes muraux à inversion de polarité.
- Les raccords sont amenés par contacts secs sur bornes et doivent être raccordés p. ex. à un disjoncteur-protecteur intégral MV 25 ou au circuit du courant de commande d'un contacteur.
- Ventilateurs à inversion de polarité : La protection contre les surcharges doit être assurée par un disjoncteur-protecteur intégral à fournir par le client.
- Les moteurs à inversion de polarité aux rapports de vitesse de 8/4 ou 4/2 sont branchés selon le principe de Dahlander.
Branchement électrique
- Sur la réglette de bornier dans le couvercle de raccordement du moteur.
Consignes de sécurité
- Le ventilateur ne doit être mis en marche que si la protection de la turbine contre les contacts est garantie conformément à DIN EN ISO 13857, par ex. avec grille de protection SG de Maico.
Versions spéciales
- Les versions spéciales suivantes sont disponibles sur demande moyennant un supplément de prix :
- Tensions et fréquences spéciales.
- Moteurs monophasés avec thermocontacts ou thermistors, amenés par contacts secs sur bornes.
- Perçages pour eau de condensation.
- Ventilateurs avec protection anticorrosion accrue.
- Hélices en aluminium.
- Des informations sur le fonctionnement à températures occasionnellement inférieures à -20°C sont disponibles sur demande.
- En cas de fonctionnement avec convertisseurs de fréquence, il est impératif de prendre contact avec notre usine.
- La possibilité de réalisation est à vérifier au cas par cas.
Schémas de branchement
DZS 40/42 B - Schémas de branchement
