Ventilateur mural hélicoïde

DZQ 80/8

N'est plus disponible
Numéro de référence : 0083.0644
Fabricant : MAICO
Ventilateur mural hélicoïde avec platine murale carrée, DN 800, courant triphasé
Exemples d'utilisation: Site de fabrication, Hall industriel, Local de stockage, Laboratoire, Atelier
Fiche de données produit
DZQ 80/8 IM0001840.PNG Ventilateur mural hélicoïde avec platine murale carrée, DN 800, courant triphasé
Retour
  • Sur les bulletins
DZQ 80/6
DZQ 80/8

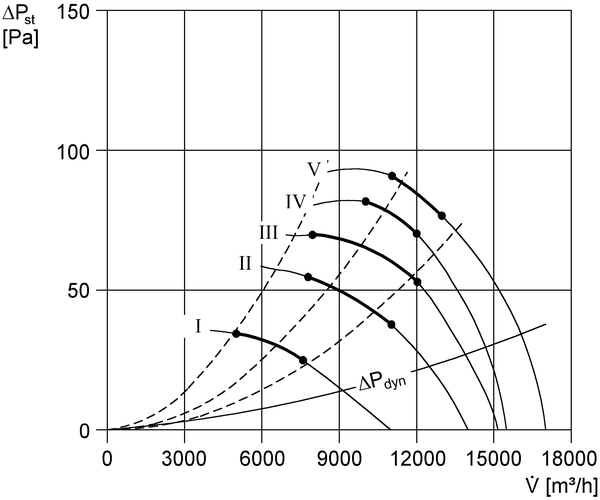

Courbe caractéristique

DZQ 80/8 - Courbe caractéristique

Dessin coté

DZQ 80/8 - Dessin coté [mm]

Caractéristiques techniques

DZQ 80/8 - Caractéristiques techniques

Article DZQ 80/8
Modèle Platine murale carrée
Débit d'air 17.000 m³/h
Vitesse de rotation 715 1/min
Vitesse variable ✔
Type de tension Courant triphasé
Tension de service 400 V
Puissance nominale 950 W
INominal 3,1 A
IMax 3,5 A
Type de protection IP 54
Classe de température F
Câble d'alimentation secteur 5 x 1,5 mm²
Position d'installation horizontal
Matériau Tôle d’acier, galvanisée
Poids 60
Largeur nominale 800 mm
Température du fluide au courant nominal 80 °C
Unité de conditionnement 1 pièce
Gamme C
GTIN (EAN) 4012799836445
Référence 0083.0644



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Total

LWA7, S1 (dB(A))

56

71

72

72

73

73

66

53

67

LWA7, S2 (dB(A))

64

74

72

72

78

78

79

77

74

LWA7, S3 (dB(A))

–

–

–

–

–

–

–

–

77

LWA7, S4 (dB(A))

–

–

–

–

–

–

–

–

78

LWA7, S5 (dB(A))

–

–

–

–

–

–

–

–

80

LWA8, S1 (dB(A))

–

–

–

–

–

–

–

–

75

LWA8, S2 (dB(A))

–

–

–

–

–

–

–

–

81

LWA8, S3 (dB(A))

–

–

–

–

–

–

–

–

82

LWA8, S4 (dB(A))

–

–

–

–

–

–

–

–

84

LWA8, S5 (dB(A))

–

–

–

–

–

–

–

–

85

LWA7= niveau sonore du boîtier et de l'aspiration libre en dB.

LWA8= niveau sonore du boîtier et du soufflage libre en dB.

Accessoires

DZQ 80/8 - Accessoires

Accessoires divers

Type de produit Nom Réf. Prix*(EUR) Action
Volet de fermeture ARP 80 0151.0081 sur demande
  • Sur les bulletins
Interrupteur général, interrupteur de réparation HS 3 0157.0736 sur demande
  • Sur les bulletins
Interrupteur rotatif DS 10 0157.0410 sur demande
  • Sur les bulletins
Contacteur US 16 T 0157.0769 sur demande
  • Sur les bulletins
Graduateur à 5 niveaux pour transformateurs à 5 plots TRE...S -2/ TR...S-2 DSS 20 0157.0750 sur demande
  • Sur les bulletins
Thermostat THR 10-1 0157.0191 sur demande
  • Sur les bulletins
Thermostat TH 10 0157.0764 sur demande
  • Sur les bulletins
Thermostat TH 16 0157.0748 sur demande
  • Sur les bulletins
Contrôleur de débit d'air LW 9 0157.0779 sur demande
  • Sur les bulletins
Régulateur de la qualité de l'air EAQ 10/1 Produit de fin de série 0157.0777 sur demande
  • Sur les bulletins
Thermostat THR 10 N'est plus disponible 0157.0774 sur demande
  • Sur les bulletins
Transformateur à 5 plots TRV 5,0 N'est plus disponible 0157.0718 sur demande
  • Sur les bulletins
Transformateur à 5 plots, armoire électrique TR 6,6 S N'est plus disponible 0157.0743 sur demande
  • Sur les bulletins
Hygrostat HY 5 N'est plus disponible 0157.0123 sur demande
  • Sur les bulletins
Hygrostat HY 10 AP N'est plus disponible 0157.0358 sur demande
  • Sur les bulletins
Hygrostat HY 10 UP N'est plus disponible 0157.0357 sur demande
  • Sur les bulletins
Disjoncteur-protecteur moteur MV 25 N'est plus disponible 0157.0712 sur demande
  • Sur les bulletins

Description du produit

Description duproduit

DZQ 80/8

description rapide

Ventilateur mural hélicoïde avec platine murale carrée, DN 800, courant triphasé

Description du produit

Caractéristiques

  • Pour l'évacuation d'air.
  • Hélice à 9 pales en plastique. Équilibrage dynamique sur 2 plans selon classe de qualité 6.3, DIN ISO 1940.
  • Grille de protection côté aspiration, chromatée jaune, protection contre les contacts conformément à DIN EN 294.

Sens de refoulement

Uniquement pour l'évacuation d'air (rotation à droite). Insufflation (rotation à gauche) sur demande. Voir illustration.

  1. Sens de refoulement : aspiration par le moteur
  2. Sens de rotation
  3. Aspiration par le moteur.

Moteur

  • Moteur asynchrone.
  • Reportez-vous aux informations techniques générales pour le fonctionnement avec un convertisseur de fréquence.
  • Ne convient pas pour le transport d'air saturé en vapeur d'eau.
  • Protection thermique contre les surcharges en série.
  • Les branchements sont amenés par contacts secs sur des bornes et doivent être raccordés à un disjoncteur-protecteur moteur MV 25 ou au circuit électrique de commande d'un contacteur.

Branchement électrique

  • Sur le bornier dans le couvercle de raccordement du moteur.

Consignes de sécurité

  • Dans le cas d'une aspiration à l'air libre, le ventilateur ne doit être mis en marche que si la protection du rotor contre les contacts est garantie conformément à DIN EN 294.

Exécutions spéciales

  • Les exécutions spéciales suivantes sont disponibles sur demande moyennant un supplément de prix :
  • Tensions et fréquences spéciales.
  • Perçages pour eau de condensation.
  • Ventilateurs avec protection anticorrosion accrue.
  • La possibilité de réalisation est à vérifier au cas par cas.

Sommaire

Schémas de branchement

DZQ 80/8 - Schémas de branchement

Prédécesseur - Successeur

DZQ 80/8 - Successeur

Type de produit Nom Réf. Action
Ventilateur hélicoïde DAS 80/6 0083.0855
  • Sur les bulletins
Ventilateur hélicoïde DAS 90/8 0083.0857
  • Sur les bulletins
