Tourelle d'extraction hélicoïde

DZD 25/2 B

Numéro de référence : 0087.0213
Fabricant : MAICO
Tourelle d'extraction hélicoïde, à soufflage horizontal, DN 250, courant triphasé
Exemples d'utilisation: Atelier de production, Lieu de travail, Local professionnel, Café/restaurant, Salle d'exposition
Fiche de données produit
DZD 25/2 B IM0009965.PNG Tourelle d'extraction hélicoïde, à soufflage horizontal, DN 250, courant triphasé

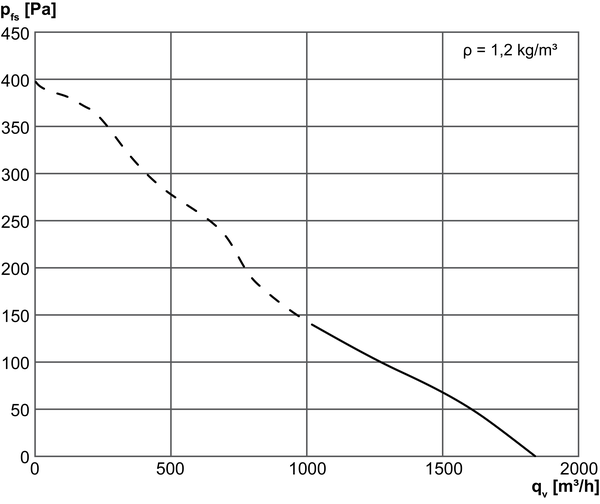

Courbe caractéristique

DZD 25/2 B - Courbe caractéristique

Dessin coté

DZD 25/2 B - Dessin coté [mm]

Caractéristiques techniques

DZD 25/2 B - Caractéristiques techniques

Article DZD 25/2 B
Débit d'air 1.840 m³/h
Débit d'airNom. 1.100 m³/h / Mesure avec rendement optimal
Pression pfs, nominale 125 Pa / Mesure avec rendement optimal
Vitesse de rotation nnominale 2.830 1/min / Mesure avec rendement optimal
Vitesse de rotation 2.844 1/min
Type de turbine hélicoïde
Vitesse variable
Réversibilité
Type de tension Courant triphasé
Tension de service 400 V
Fréquence secteur 50 Hz
Puissance nominale 170 W / Mesure avec rendement optimal
INominal 0,35 A / Mesure avec rendement optimal
IMax 0,4 A
Type de protection IP 55
Classe de température B
Câble d'alimentation secteur 7 x 1,5 mm²
Lieu de montage Toit
Position d'installation vertical
Matériau Tôle d’acier, galvanisée
Couleur argent
Poids 14,19 kg
Poids avec emballage 16,65 kg
Largeur nominale 250 mm
Largeur 570 mm
Hauteur 570 mm
Profondeur 325 mm
Largeur avec emballage 615 mm
Hauteur avec emballage 615 mm
Profondeur avec emballage 370 mm
Température du fluide au courant nominal -20 °C jusqu'au 60 °C
Température des fluides à Imax -20 °C jusqu'au 60 °C
Unité de conditionnement 1 pièce
Gamme C
GTIN (EAN) 4012799872139
Référence 0087.0213
Article DZD 25/2 B
Efficience globale η 29,2 %
Catégorie de mesurage C
Catégorie d’efficacité statique
Degré d'efficience N 40,2
Année de fabrication voir plaque signalétique
Nom du fabricant / N° d'enregistrement officiel / Lieu d'implantation du fabricant Maico Elektroapparate Fabrik GmbH / Tribunal chargé de la tenue du registre, HRB 601233 / Villingen-Schwenningen
Réf. 0087.0213
PBEP / Débit d'air :BEP / Pfs, BEP 0,179 kW / 1.540 m³/h / 122 Pa
nBEP 2.853 1/min
Relation spécifique ≈ 1
Informations relatives au désassemblage et à l'élimination voir Notice de montage
Informations relatives au montage, au fonctionnement et à la maintenance voir Notice de montage
Objets utilisés pour le mesurage d'efficience non décrits par la catégorie de mesure Calcul de l'efficacité énergétique sans grille de protection ni capot de toiture.
Niveau sonoreLWA7 91 dB(A)



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Total

LWA7, S5 (dB(A))

50

57

74

81

84

80

76

68

91

LWA7= niveau sonore du boîtier et de l'aspiration libre en dB.

Accessoires

DZD 25/2 B - Accessoires

Accessoires divers

Type de produit Nom Réf. Prix*(EUR) Action
Volet de régulation JRE 25 0151.0390 sur demande
  • Sur les bulletins
Servomoteur MS 8 0157.0760 sur demande
  • Sur les bulletins
Servomoteur MS 8 P 0157.0761 sur demande
  • Sur les bulletins
Grille de protection, métal SG 25 0150.0115 sur demande
  • Sur les bulletins
Grille de protection, matière plastique SGK 25 0059.0162 sur demande
  • Sur les bulletins
Manchette de raccordement flexible ELA 25 0092.0266 sur demande
  • Sur les bulletins
Manchette flexible EL 25 0092.0088 sur demande
  • Sur les bulletins
Contre-bride GF 25 0056.0003 sur demande
  • Sur les bulletins
Contre-raccord GS 25 0055.0169 sur demande
  • Sur les bulletins
Tuyère d'aspiration AD 25 0180.0620 sur demande
  • Sur les bulletins
Silencieux sur socle SD 25 0092.0339 sur demande
  • Sur les bulletins
Interrupteur général, interrupteur de réparation HS 3 0157.0736 sur demande
  • Sur les bulletins
Interrupteur rotatif DS 10 0157.0410 sur demande
  • Sur les bulletins
Inverseur W 1 0157.0101 sur demande
  • Sur les bulletins
Inverseur WU 1 Produit de fin de série 0157.0102 sur demande
  • Sur les bulletins
Contacteur US 16 T 0157.0769 sur demande
  • Sur les bulletins
Transformateur à 5 plots TR 0,8-2 0157.0148 sur demande
  • Sur les bulletins
Transformateur à 5 plots, armoire électrique TR 0,8 S-2 0157.0151 sur demande
  • Sur les bulletins
Graduateur à 5 niveaux pour transformateurs à 5 plots TRE...S -2/ TR...S-2 DSS 20 0157.0750 sur demande
  • Sur les bulletins
Thermostat THR 10-1 0157.0191 sur demande
  • Sur les bulletins
Thermostat TH 10 0157.0764 sur demande
  • Sur les bulletins
Thermostat TH 16 0157.0748 sur demande
  • Sur les bulletins
Contrôleur de débit d'air LW 9 0157.0779 sur demande
  • Sur les bulletins
Régulateur de la qualité de l'air EAQ 10/1 Produit de fin de série 0157.0777 sur demande
  • Sur les bulletins
Socle pour toits plats SO 25 0093.0360 sur demande
  • Sur les bulletins
Socle pour toits plats, basculant SOK 25 0093.0992 sur demande
  • Sur les bulletins
Socle pour toits inclinés SDS 25 0093.0953 sur demande
  • Sur les bulletins
Socle pour toits en tôle ondulée et en forme de trapèze SOWT 25 0093.0985 sur demande
  • Sur les bulletins
Tubulure intermédiaire SZ 25 0092.0288 sur demande
  • Sur les bulletins
Thermostat THR 10 N'est plus disponible 0157.0774 sur demande
  • Sur les bulletins

Description du produit

Description duproduit

DZD 25/2 B

description rapide

Tourelle d'extraction hélicoïde, à soufflage horizontal, DN 250, courant triphasé

Description du produit

Description sommaire

  • Boîtier, platine de base, tuyère de soufflage et capot de protection antipluie en tôle d'acier galvanisée.
  • Grille de protection galvanisée côté soufflage, protection contre les contacts conformément à DIN EN ISO 13857.
  • Les solides œillets de transport permettent le transport par grue.
  • Hélice à 8 pales en polyamide renforcé de fibres de verre.
  • Les ventilateurs répondent aux exigences de la réglementation européenne en matière d'écoconception (CE) n° 327/2011 directive 2009/125/CE.
  • Fonctionnement sans vibrations grâce à une hélice à équilibrage dynamique et un moteur (rotor d'arbre), selon classe de qualité 6.3, DIN ISO 1940, partie 1.
  • Rendement élevé côté ventilation, bruit de fonctionnement faible.
  • Longévité élevée par des matériaux de haute qualité comme des roulements à billes à faible niveau sonore.
  • Les ventilateurs sont sans entretien.
  • Pour l'insufflation ou l'évacuation d'air, avec interrupteur séparé, commutable (exception EZD ... E).

Sens de refoulement

  • Sens de refoulement est indiqué.
  • Mode Air sortant standard, sens de refoulement : soufflage par le moteur.

Moteur à courant triphasé

  • Série : DZD.
  • Moteur asynchrone.
  • Tension de service 400 V, 50 Hz.
  • Type de protection DZD ... D IP 54.
  • Type de protection DZD ... B IP 55.
  • À vitesse variable. Des appareils peuvent être commutés progressivement à l'aide d'un transformateur à 5 plots optionnel.
  • À fonctionnement réversible.
  • Fonctionnement réversible : Le débit d'air diminue d'environ 35 % si le sens de refoulement est anormal.
  • Protection thermique contre les surcharges en série. Exception : Pour le type DZD 25/4 D (le disjoncteur-protecteur moteur est fourni par le client).
  • Les raccords sont amenés par contacts secs sur bornes et doivent être raccordés p. ex. à un disjoncteur-protecteur intégral MV 25 ou au circuit du courant de commande d'un contacteur.

Branchement électrique

  • Câble de raccordement environ 1,7 m de long.

Consignes de sécurité

  • Le ventilateur ne doit être mis en marche que si la protection de la turbine contre les contacts est garantie conformément à DIN EN ISO 13857, par ex. avec grille de protection SG de Maico.
  • Une installation fixe conforme est prescrite, en cas de position de montage horizontale, d'installation électrique permanente et de guidage d'air correct par gaine rectangulaire ou ronde.

Versions spéciales

  • Les versions spéciales suivantes sont disponibles sur demande moyennant un supplément de prix :
    • Tensions et fréquences spéciales.
    • Ventilateurs avec protection anticorrosion accrue.
    • Hélices en aluminium.
  • Des informations sur le fonctionnement à températures occasionnellement inférieures à -20°C sont disponibles sur demande.
  • En cas de fonctionnement avec convertisseurs de fréquence, il est impératif de prendre contact avec notre usine.
  • La possibilité de réalisation est à vérifier au cas par cas.

Sommaire

Schémas de branchement

DZD 25/2 B - Schémas de branchement

DZD ..B rotation à gauche (évacuation d'air) = standard

1 vitesse de rotation

SSK - Circuit de courant de commande

Pour la rotation à droite, permuter 2 phases sur le raccord de ventilateur.



DZD .. B avec disjoncteur-protecteur intégral MV 16-1 / MV 25-1

Rotation à gauche (évacuation d'air) = standard

Pour la rotation à droite, permuter 2 phases sur le raccord de ventilateur.



DZD ..B avec transformateur à 5 plots TR.. et disjoncteur-protecteur intégral 16-1 / MV 25-1

Rotation à gauche (évacuation d'air) = standard

Pour la rotation à droite, permuter 2 phases sur le raccord de ventilateur.
