Tourelle d'extraction hélicoïde
DZD 40/4 B
Fabricant : MAICO
Tourelle d'extraction hélicoïde, à soufflage horizontal, DN 400, courant triphasé
Exemples d'utilisation: Atelier de production, Lieu de travail, Local professionnel, Café/restaurant, Salle d'exposition
Fiche de données produit

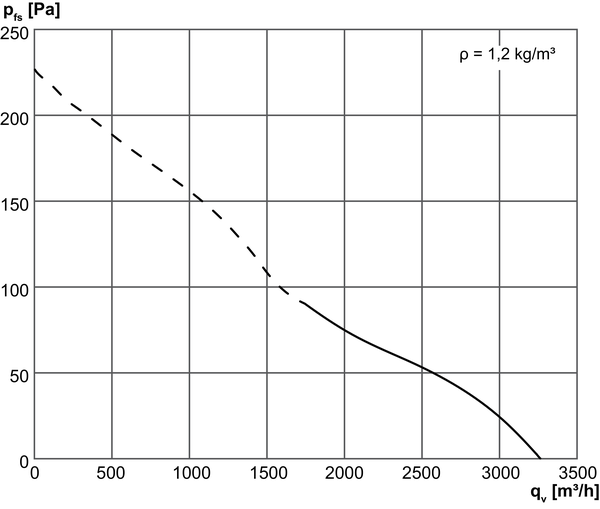

Courbe caractéristique
Dessin coté
DZD 40/4 B - Dessin coté [mm]
Caractéristiques techniques
DZD 40/4 B - Caractéristiques techniques
Accessoires
DZD 40/4 B - Accessoires
Accessoires divers
Description du produit
Description duproduit
DZD 40/4 B
description rapide
Tourelle d'extraction hélicoïde, à soufflage horizontal, DN 400, courant triphaséDescription du produit
Description sommaire
- Boîtier, platine de base, tuyère de soufflage et capot de protection antipluie en tôle d'acier galvanisée.
- Grille de protection galvanisée côté soufflage, protection contre les contacts conformément à DIN EN ISO 13857.
- Les solides œillets de transport permettent le transport par grue.
- Hélice à 8 pales en polyamide renforcé de fibres de verre.
- Les ventilateurs répondent aux exigences de la réglementation européenne en matière d'écoconception (CE) n° 327/2011 directive 2009/125/CE.
- Fonctionnement sans vibrations grâce à une hélice à équilibrage dynamique et un moteur (rotor d'arbre), selon classe de qualité 6.3, DIN ISO 1940, partie 1.
- Rendement élevé côté ventilation, bruit de fonctionnement faible.
- Longévité élevée par des matériaux de haute qualité comme des roulements à billes à faible niveau sonore.
- Les ventilateurs sont sans entretien.
- Pour l'insufflation ou l'évacuation d'air, avec interrupteur séparé, commutable (exception EZD ... E).
Sens de refoulement
- Sens de refoulement est indiqué.
- Mode Air sortant standard, sens de refoulement : soufflage par le moteur.
Moteur à courant triphasé
- Série : DZD.
- Moteur asynchrone.
- Tension de service 400 V, 50 Hz.
- Type de protection DZD ... D IP 54.
- Type de protection DZD ... B IP 55.
- À vitesse variable. Des appareils peuvent être commutés progressivement à l'aide d'un transformateur à 5 plots optionnel.
- À fonctionnement réversible.
- Fonctionnement réversible : Le débit d'air diminue d'environ 35 % si le sens de refoulement est anormal.
- Protection thermique contre les surcharges en série. Exception : Pour le type DZD 25/4 D (le disjoncteur-protecteur moteur est fourni par le client).
- Les raccords sont amenés par contacts secs sur bornes et doivent être raccordés p. ex. à un disjoncteur-protecteur intégral MV 25 ou au circuit du courant de commande d'un contacteur.
Branchement électrique
- Câble de raccordement environ 1,7 m de long.
Consignes de sécurité
- Le ventilateur ne doit être mis en marche que si la protection de la turbine contre les contacts est garantie conformément à DIN EN ISO 13857, par ex. avec grille de protection SG de Maico.
- Une installation fixe conforme est prescrite, en cas de position de montage horizontale, d'installation électrique permanente et de guidage d'air correct par gaine rectangulaire ou ronde.
Versions spéciales
- Les versions spéciales suivantes sont disponibles sur demande moyennant un supplément de prix :
- Tensions et fréquences spéciales.
- Ventilateurs avec protection anticorrosion accrue.
- Hélices en aluminium.
- Des informations sur le fonctionnement à températures occasionnellement inférieures à -20°C sont disponibles sur demande.
- En cas de fonctionnement avec convertisseurs de fréquence, il est impératif de prendre contact avec notre usine.
- La possibilité de réalisation est à vérifier au cas par cas.
Schémas de branchement
DZD 40/4 B - Schémas de branchement
DZD ..B rotation à gauche (évacuation d'air) = standard
1 vitesse de rotation
SSK - Circuit de courant de commande
Pour la rotation à droite, permuter 2 phases sur le raccord de ventilateur.
DZD .. B avec disjoncteur-protecteur intégral MV 16-1 / MV 25-1
Rotation à gauche (évacuation d'air) = standard
Pour la rotation à droite, permuter 2 phases sur le raccord de ventilateur.
DZD ..B avec transformateur à 5 plots TR.. et disjoncteur-protecteur intégral 16-1 / MV 25-1
Rotation à gauche (évacuation d'air) = standard
Pour la rotation à droite, permuter 2 phases sur le raccord de ventilateur.
Téléchargements / Vidéos
DZD 40/4 B - Téléchargements / Vidéos
Prédécesseur - Successeur
DZD 40/4 B - Prédécesseur
| Type de produit | Nom | Réf. | Action |
|---|---|---|---|
| Tourelle d'extraction hélicoïde | DZD40-4A N'est plus disponible | 0087.0422 |
