Ventilateur mural encastrable hélicoïde

EZF 45/6 B

N'est plus disponible
Numéro de référence : 0085.0059
Fabricant : MAICO
Ventilateur hélicoïde mural à encastrer, DN 450, courant alternatif
Exemples d'utilisation: Vestiaire, Bureau de maître, Café/restaurant, Parking couvert (garage), Salle de sport
Fiche de données produit
EZF 45/6 B IM0009978.PNG Ventilateur hélicoïde mural à encastrer, DN 450, courant alternatif

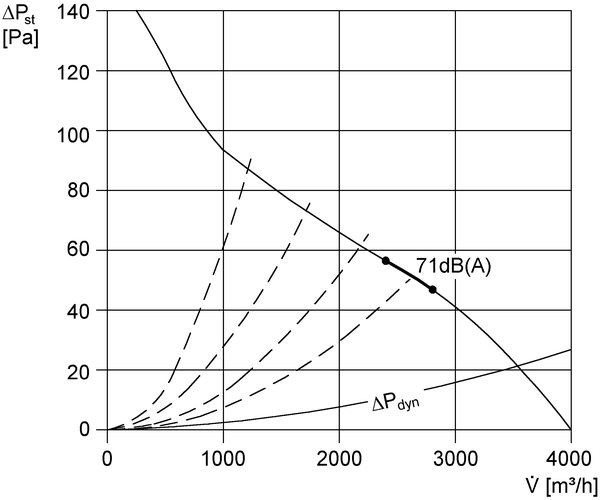

Courbe caractéristique

EZF 45/6 B - Courbe caractéristique

Dessin coté

EZF 45/6 B - Dessin coté [mm]

  1. Grille de protection, côté aspiration
  2. Sens de refoulement par aspiration au travers du moteur

Caractéristiques techniques

EZF 45/6 B - Caractéristiques techniques

Article EZF 45/6 B
Débit d'air 4.000 m³/h
Vitesse de rotation 930 1/min
Vitesse variable
Réversibilité
Type de tension Courant alternatif
Tension de service 230 V
Fréquence secteur 50 Hz
Puissance nominale 190 W
INominal 1,2 A
Type de protection IP 55
Lieu de montage Mur / Plafond
Mode de montage Montage encastré
Position d'installation horizontal / vertical
Matériau Tôle d’acier, galvanisée
Poids 13,9 kg
Poids avec emballage 15,94 kg
Largeur nominale 450 mm
Largeur avec emballage 590 mm
Hauteur avec emballage 340 mm
Profondeur avec emballage 590 mm
Température des fluides à Imax -20 °C jusqu'au 60 °C
Unité de conditionnement 1 pièce
Gamme C
GTIN (EAN) 4012799850595
Référence 0085.0059

Accessoires

EZF 45/6 B - Accessoires

Accessoires divers

Type de produit Nom Réf. Prix*(EUR) Action
Volet de fermeture AS 45 0151.0335 sur demande
  • Sur les bulletins
Volet de fermeture, manuel RS 45 0151.0343 sur demande
  • Sur les bulletins
Servomoteur MS 2 0093.0403 sur demande
  • Sur les bulletins
Manchon de prolongation VH 45 0055.0036 sur demande
  • Sur les bulletins
Grille intérieure IG 45/50 0059.0176 sur demande
  • Sur les bulletins
Interrupteur général, interrupteur de réparation HS 3 0157.0736 sur demande
  • Sur les bulletins
Inverseur W 1 0157.0101 sur demande
  • Sur les bulletins
Inverseur WU 1 Produit de fin de série 0157.0102 sur demande
  • Sur les bulletins
Contacteur US 16 T 0157.0769 sur demande
  • Sur les bulletins
Transformateur à 5 plots TRE 1,6-2 0157.0158 sur demande
  • Sur les bulletins
Transformateur à 5 plots, armoire électrique TRE 1,6 S-2 0157.0162 sur demande
  • Sur les bulletins
Graduateur à 5 niveaux pour transformateurs à 5 plots TRE...S -2/ TR...S-2 ESS 20 0157.0749 sur demande
  • Sur les bulletins
Thermostat THR 10-1 0157.0191 sur demande
  • Sur les bulletins
Thermostat TH 10 0157.0764 sur demande
  • Sur les bulletins
Thermostat TH 16 0157.0748 sur demande
  • Sur les bulletins
Système de régulation de température EAT 6 TG Produit de fin de série 0157.0755 sur demande
  • Sur les bulletins
Contrôleur de débit d'air LW 9 0157.0779 sur demande
  • Sur les bulletins
Régulateur de la qualité de l'air EAQ 10/1 Produit de fin de série 0157.0777 sur demande
  • Sur les bulletins
Thermostat THR 10 N'est plus disponible 0157.0774 sur demande
  • Sur les bulletins
Régulateur de vitesse ST 2,5 N'est plus disponible 0157.0811 sur demande
  • Sur les bulletins
Régulateur de vitesse STU 2,5 N'est plus disponible 0157.0815 sur demande
  • Sur les bulletins
Régulateur de vitesse, tableau de distribution STS 2,5 N'est plus disponible 0157.0255 sur demande
  • Sur les bulletins
Régulateur de vitesse, inverseur STW 2,5 N'est plus disponible 0016.0142 sur demande
  • Sur les bulletins
Système de régulation de température, élément de charge EALT 6 N'est plus disponible 0157.0756 sur demande
  • Sur les bulletins
Hygrostat HY 5 N'est plus disponible 0157.0123 sur demande
  • Sur les bulletins
Hygrostat HY 10 AP N'est plus disponible 0157.0358 sur demande
  • Sur les bulletins
Hygrostat HY 10 UP N'est plus disponible 0157.0357 sur demande
  • Sur les bulletins

Description du produit

Description duproduit

EZF 45/6 B

description rapide

Ventilateur hélicoïde mural à encastrer, DN 450, courant alternatif

Description du produit

Description sommaire

  • Pour montage encastré.
  • Montage possible dans toutes les positions.
  • Gaine murale en tôle d'acier galvanisée.
  • Hélices à 8 pales en polyamide renforcé de fibres de verre.
  • Grille de protection côté aspiration en plastique, blanc perle, protection contre les contacts conformément à DIN EN ISO 13857.
  • Protection thermique contre les surcharges en série.
  • Fonctionnement sans vibrations grâce à une hélice à équilibrage dynamique et un moteur (rotor d'arbre), selon classe de qualité 6.3, DIN ISO 1940, partie 1.
  • Rendement élevé côté ventilation, bruit de fonctionnement faible.
  • Longévité élevée par des matériaux de haute qualité comme des roulements à billes à faible niveau sonore.
  • Les ventilateurs sont sans entretien.

Sens de refoulement

  • Sens de refoulement est indiqué.
  • Mode Air sortant standard, sens de refoulement : aspiration par le moteur.

Moteur à courant alternatif

  • Série EZF.
  • Moteur asynchrone.
  • Tension de service 230 V, 50 Hz.
  • Type de protection IP 55. Exception EZF ... D, EZF ... E IP 54.
  • Ventilateurs « ... B » : moteurs à condensateur avec condensateur de service sur la grille de protection ou sur la gaine murale.
  • Ventilateurs « ... D » : Moteurs à condensateur avec condensateur de service dans le bornier.
  • Ventilateurs « ... E » : moteurs à bague de déphasage, non réversibles.
  • Protection thermique contre les surcharges en série.
  • À vitesse variable. Un régulateur de vitesse optionnel permet de régler en continu des appareils. Ces derniers peuvent également être commutés progressivement à l'aide d'un transformateur à 5 plots optionnel.
  • À fonctionnement réversible. Exception : ventilateurs avec moteur à bague de déphasage (« ... E »).
  • Fonctionnement réversible : Le débit d'air diminue d'environ 35 % si le sens de refoulement est anormal.
  • Ne convient pas pour le transport d'air saturé de vapeur d'eau.

Branchement électrique

  • Sur la réglette de bornier dans le couvercle de raccordement du moteur.

Consignes de sécurité

  • Dans le cas d'une aspiration à l'air libre, le ventilateur ne doit être mis en marche que si la protection de la turbine contre les contacts est garantie conformément à DIN EN ISO 13857.

Versions spéciales

  • Les versions spéciales suivantes sont disponibles sur demande moyennant un supplément de prix :
    • Tensions et fréquences spéciales.
    • Moteurs monophasés avec thermocontacts ou thermistors, amenés par contacts secs sur bornes.
    • Hélices en aluminium.
  • Des informations sur le fonctionnement à températures occasionnellement inférieures à -20°C sont disponibles sur demande.
  • En cas de fonctionnement avec convertisseurs de fréquence, il est impératif de prendre contact avec notre usine.
  • La possibilité de réalisation est à vérifier au cas par cas.

Sommaire

Schémas de branchement

EZF 45/6 B - Schémas de branchement
