Ventilateur hélicoïde pour gaine ronde

DZR 20/2 B

Numéro de référence : 0086.0020
Fabricant : MAICO
Ventilateur hélicoïde pour gaine ronde, DN 200, courant triphasé
Exemples d'utilisation: Aspiration mécanique, Salle d'exposition, Bureau de maître, Atelier, Site de fabrication
Fiche de données produit
DZR 20/2 B IM0009987.PNG Ventilateur hélicoïde pour gaine ronde, DN 200, courant triphasé

Courbe caractéristique

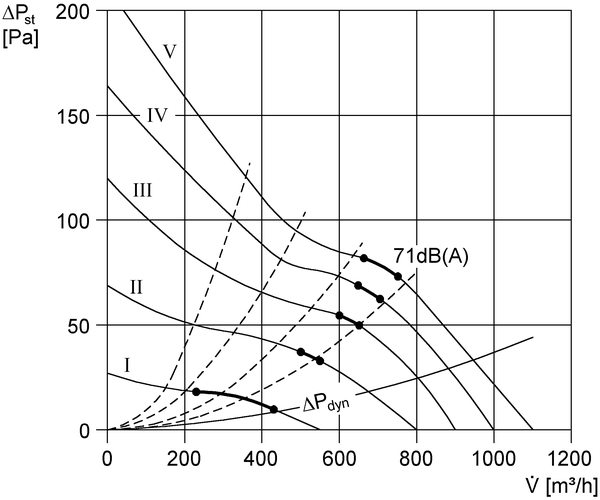

DZR 20/2 B - Courbe caractéristique

Dessin coté

DZR 20/2 B - Dessin coté [mm]

Nombre de perçages pour bride : 6

Caractéristiques techniques

DZR 20/2 B - Caractéristiques techniques

Article DZR 20/2 B
Débit d'air 1.100 m³/h
Vitesse de rotation 2.850 1/min
Type de turbine hélicoïde
Vitesse variable
Réversibilité
Type de tension Courant triphasé
Tension de service 400 V
Fréquence secteur 50 Hz
Puissance nominale 75 W
INominal 0,2 A
IMax 0,25 A
Type de protection IP 55
Classe de température B
Inversion de polarité possible
Câble d'alimentation secteur 7 x 1,5 mm²
Position d'installation horizontal / vertical
Matériau Tôle d’acier, galvanisée
Couleur argent
Poids 5,96 kg
Poids avec emballage 6,55 kg
Largeur nominale 200 mm
Largeur 254 mm
Hauteur 317 mm
Profondeur 240 mm
Largeur avec emballage 355 mm
Hauteur avec emballage 335 mm
Profondeur avec emballage 265 mm
Température du fluide au courant nominal -20 °C jusqu'au 60 °C
Température des fluides à Imax -20 °C jusqu'au 60 °C
Unité de conditionnement 1 pièce
Gamme C
GTIN (EAN) 4012799860204
Référence 0086.0020



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Total

LWA2, S1 (dB(A))

12

32

35

36

40

36

31

29

44

LWA2, S2 (dB(A))

20

34

49

45

53

49

44

39

56

LWA2, S3 (dB(A))

22

38

50

50

55

53

48

43

59

LWA2, S4 (dB(A))

27

39

51

52

58

56

51

45

62

LWA2, S5 (dB(A))

26

40

55

54

59

57

52

46

63

LWA5, S1 (dB(A))

18

31

43

50

45

46

41

30

53

LWA5, S2 (dB(A))

26

38

55

60

59

61

58

47

66

LWA5, S3 (dB(A))

29

40

61

63

63

64

62

52

70

LWA5, S4 (dB(A))

38

42

58

70

66

67

64

55

74

LWA5, S5 (dB(A))

33

43

59

71

67

68

65

56

75

LWA6, S1 (dB(A))

23

35

40

51

50

50

43

31

56

LWA6, S2 (dB(A))

29

41

53

63

65

64

60

49

69

LWA6, S3 (dB(A))

32

44

55

68

69

69

64

55

74

LWA6, S4 (dB(A))

35

44

53

70

72

71

67

60

77

LWA6, S5 (dB(A))

35

46

56

73

73

68

68

60

78

LWA2= niveau sonore du boîtier en dB.

LWA5= niveau sonore de l'aspiration libre en dB.

LWA6= niveau sonore du soufflage libre en dB.

Accessoires

DZR 20/2 B - Accessoires

Accessoires divers

Type de produit Nom Réf. Prix*(EUR) Action
Volet de fermeture AS 20 0151.0330 sur demande
  • Sur les bulletins
Volet de fermeture, manuel RS 20 0151.0338 sur demande
  • Sur les bulletins
Servomoteur MS 2 0093.0403 sur demande
  • Sur les bulletins
Grille intérieure IG 20 0059.0171 sur demande
  • Sur les bulletins
Grille de protection, métal SG 20 0150.0114 sur demande
  • Sur les bulletins
Grille de protection, matière plastique SGK 20 0059.0161 sur demande
  • Sur les bulletins
Manchette de raccordement flexible ELA 20 0092.0265 sur demande
  • Sur les bulletins
Manchette flexible EL 20 0092.0154 sur demande
  • Sur les bulletins
Contre-raccord GS 20 0055.0168 sur demande
  • Sur les bulletins
Tuyère d'aspiration AD 20 0180.0628 sur demande
  • Sur les bulletins
Pied de fixation FU 20 0036.0069 sur demande
  • Sur les bulletins
Plot anti-vibrations GP 10 0092.0151 sur demande
  • Sur les bulletins
Interrupteur général, interrupteur de réparation HS 3 0157.0736 sur demande
  • Sur les bulletins
Interrupteur rotatif DS 10 0157.0410 sur demande
  • Sur les bulletins
Inverseur W 1 0157.0101 sur demande
  • Sur les bulletins
Inverseur WU 1 Produit de fin de série 0157.0102 sur demande
  • Sur les bulletins
Disjoncteur-protecteur moteur MV 16-1 0157.1658 sur demande
  • Sur les bulletins
Disjoncteur-protecteur moteur MV 25-1 0157.1659 sur demande
  • Sur les bulletins
Contacteur US 16 T 0157.0769 sur demande
  • Sur les bulletins
Transformateur à 5 plots TR 0,4-2 0157.0147 sur demande
  • Sur les bulletins
Transformateur à 5 plots, armoire électrique TR 0,8 S-2 0157.0151 sur demande
  • Sur les bulletins
Graduateur à 5 niveaux pour transformateurs à 5 plots TRE...S -2/ TR...S-2 DSS 20 0157.0750 sur demande
  • Sur les bulletins
Thermostat THR 10-1 0157.0191 sur demande
  • Sur les bulletins
Thermostat TH 10 0157.0764 sur demande
  • Sur les bulletins
Thermostat TH 16 0157.0748 sur demande
  • Sur les bulletins
Contrôleur de débit d'air LW 9 0157.0779 sur demande
  • Sur les bulletins
Hygrostat HY 230 0157.0126 sur demande
  • Sur les bulletins
Hygrostat HY 230 I 0157.0127 sur demande
  • Sur les bulletins
Régulateur de la qualité de l'air EAQ 10/1 Produit de fin de série 0157.0777 sur demande
  • Sur les bulletins
Thermostat THR 10 N'est plus disponible 0157.0774 sur demande
  • Sur les bulletins
Accessoire de fixation et d'étanchéité BD 20 N'est plus disponible 0092.0132 sur demande
  • Sur les bulletins
Hygrostat HY 10 AP N'est plus disponible 0157.0358 sur demande
  • Sur les bulletins
Hygrostat HY 10 UP N'est plus disponible 0157.0357 sur demande
  • Sur les bulletins
Disjoncteur-protecteur moteur MV 25 N'est plus disponible 0157.0712 sur demande
  • Sur les bulletins

Description du produit

Description duproduit

DZR 20/2 B

description rapide

Ventilateur hélicoïde pour gaine ronde, DN 200, courant triphasé

Description du produit

Version courant triphasé

  • Ventilateur hélicoïde pour gaine ronde, en version courant triphasé.

Description sommaire

  • Douille tubulaire en tôle d'acier galvanisée, avec bride de chaque côté.
  • Hélices à 8 pales en polyamide renforcé de fibres de verre.
  • Perçages pour bride selon DIN EN 12220:1998.
  • DZR 56/6 B et DZR 56/4 B : Perçages pour bride selon DIN EN 12220: 1998.
  • Pour éviter la transmission des vibrations au système de canalisation : Utiliser des manchettes de raccordement flexibles, des pieds et des plots anti-vibrations.
  • Protection thermique contre les surcharges en série.
  • Les ventilateurs répondent aux exigences de la réglementation européenne en matière d'écoconception (CE) n° 327/2011 directive 2009/125/CE.
  • Fonctionnement sans vibrations grâce à une hélice à équilibrage dynamique et un moteur (rotor d'arbre), selon classe de qualité 6.3, DIN ISO 1940, partie 1.
  • Rendement élevé côté ventilation, bruit de fonctionnement faible.
  • Longévité élevée par des matériaux de haute qualité comme des roulements à billes à faible niveau sonore.
  • Les ventilateurs sont sans entretien.
  • Montage possible dans toutes les positions.

Sens de refoulement

  • Sens de refoulement est indiqué.
  • Mode Air sortant standard, sens de refoulement : aspiration par le moteur.

Moteur à courant triphasé

  • Série DZR.
  • Moteur asynchrone.
  • Ne convient pas pour le transport d'air saturé de vapeur d'eau.
  • Tension de service 400 V, 50 Hz.
  • Type de protection élevé IP 55. Exception DZR ... D IP 54.
  • À vitesse variable. Exeption : type DZR 40/2 B.
  • Des appareils peuvent être commutés progressivement à l'aide d'un transformateur à 5 plots optionnel.
  • À fonctionnement réversible.
  • Fonctionnement réversible : le débit d'air diminue d'environ 35 % si le sens de refoulement est anormal.
  • Protection thermique contre les surcharges en série. Exception disponible sur demande pour type DZR 25/4 D et ventilateurs hélicoïdes pour gaines rondes à inversion de polarité.
  • Les raccords sont amenés par contacts secs sur bornes et doivent être raccordés p. ex. à un disjoncteur-protecteur intégral MV 25 ou au circuit du courant de commande d'un contacteur.
  • Ventilateurs à inversion de polarité : La protection contre les surcharges doit être assurée par un disjoncteur-protecteur intégral à fournir par le client.

Branchement électrique

  • Bornier extérieur avec passe-fils.

Consignes de sécurité

  • Le ventilateur ne doit être mis en marche que si la protection de la turbine contre les contacts est garantie conformément à DIN EN ISO 13857, par ex. avec grille de protection SG de Maico.

Versions spéciales

  • Les versions spéciales suivantes sont disponibles sur demande moyennant un supplément de prix :
    • Tensions et fréquences spéciales.
    • Thermistors amenés par contacts secs sur bornes.
    • Perçages pour eau de condensation.
    • Ventilateurs avec protection anticorrosion accrue.
    • Hélices en aluminium.
  • Des informations sur le fonctionnement à températures occasionnellement inférieures à -20°C sont disponibles sur demande.
  • En cas de fonctionnement avec convertisseurs de fréquence, il est impératif de prendre contact avec notre usine.
  • La possibilité de réalisation est à vérifier au cas par cas.

Sommaire

Schémas de branchement

DZR 20/2 B - Schémas de branchement

Disjoncteur-moteur MV 25-1


Avec disjoncteur-moteur MV 25-1 et transformateur à 5 plots TR..


À inversion de polarité, 2 vitesses de rotation, avec commutation Dahlander, avec disjoncteur-moteur
