Ventilateur hélicoïde pour gaine ronde
DZR 30/6 B
Fabricant : MAICO
Ventilateur hélicoïde pour gaine ronde, DN 300, courant triphasé
Exemples d'utilisation: Aspiration mécanique, Salle d'exposition, Bureau de maître, Atelier, Site de fabrication
Fiche de données produit

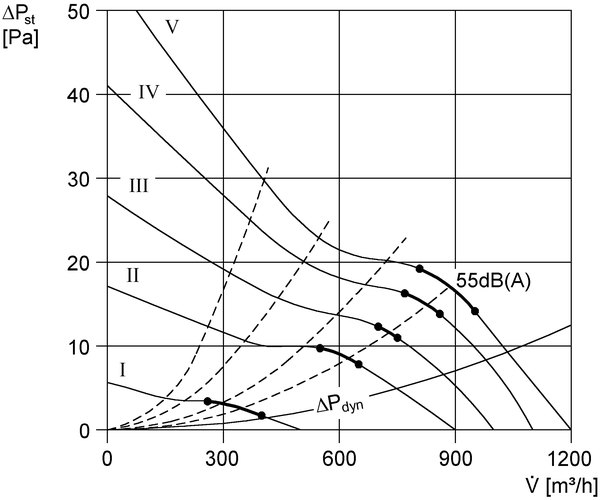

Courbe caractéristique
Dessin coté
DZR 30/6 B - Dessin coté [mm]
Nombre de perçages pour bride : 8
Caractéristiques techniques
DZR 30/6 B - Caractéristiques techniques
Accessoires
DZR 30/6 B - Accessoires
Accessoires divers
Description du produit
Description duproduit
DZR 30/6 B
description rapide
Ventilateur hélicoïde pour gaine ronde, DN 300, courant triphaséDescription du produit
Version courant triphasé
- Ventilateur hélicoïde pour gaine ronde, en version courant triphasé.
Description sommaire
- Douille tubulaire en tôle d'acier galvanisée, avec bride de chaque côté.
- Hélices à 8 pales en polyamide renforcé de fibres de verre.
- Perçages pour bride selon DIN EN 12220:1998.
- DZR 56/6 B et DZR 56/4 B : Perçages pour bride selon DIN EN 12220: 1998.
- Pour éviter la transmission des vibrations au système de canalisation : Utiliser des manchettes de raccordement flexibles, des pieds et des plots anti-vibrations.
- Protection thermique contre les surcharges en série.
- Les ventilateurs répondent aux exigences de la réglementation européenne en matière d'écoconception (CE) n° 327/2011 directive 2009/125/CE.
- Fonctionnement sans vibrations grâce à une hélice à équilibrage dynamique et un moteur (rotor d'arbre), selon classe de qualité 6.3, DIN ISO 1940, partie 1.
- Rendement élevé côté ventilation, bruit de fonctionnement faible.
- Longévité élevée par des matériaux de haute qualité comme des roulements à billes à faible niveau sonore.
- Les ventilateurs sont sans entretien.
- Montage possible dans toutes les positions.
Sens de refoulement
- Sens de refoulement est indiqué.
- Mode Air sortant standard, sens de refoulement : aspiration par le moteur.
Moteur à courant triphasé
- Série DZR.
- Moteur asynchrone.
- Ne convient pas pour le transport d'air saturé de vapeur d'eau.
- Tension de service 400 V, 50 Hz.
- Type de protection élevé IP 55. Exception DZR ... D IP 54.
- À vitesse variable. Exeption : type DZR 40/2 B.
- Des appareils peuvent être commutés progressivement à l'aide d'un transformateur à 5 plots optionnel.
- À fonctionnement réversible.
- Fonctionnement réversible : le débit d'air diminue d'environ 35 % si le sens de refoulement est anormal.
- Protection thermique contre les surcharges en série. Exception disponible sur demande pour type DZR 25/4 D et ventilateurs hélicoïdes pour gaines rondes à inversion de polarité.
- Les raccords sont amenés par contacts secs sur bornes et doivent être raccordés p. ex. à un disjoncteur-protecteur intégral MV 25 ou au circuit du courant de commande d'un contacteur.
- Ventilateurs à inversion de polarité : La protection contre les surcharges doit être assurée par un disjoncteur-protecteur intégral à fournir par le client.
Branchement électrique
- Bornier extérieur avec passe-fils.
Consignes de sécurité
- Le ventilateur ne doit être mis en marche que si la protection de la turbine contre les contacts est garantie conformément à DIN EN ISO 13857, par ex. avec grille de protection SG de Maico.
Versions spéciales
- Les versions spéciales suivantes sont disponibles sur demande moyennant un supplément de prix :
- Tensions et fréquences spéciales.
- Thermistors amenés par contacts secs sur bornes.
- Perçages pour eau de condensation.
- Ventilateurs avec protection anticorrosion accrue.
- Hélices en aluminium.
- Des informations sur le fonctionnement à températures occasionnellement inférieures à -20°C sont disponibles sur demande.
- En cas de fonctionnement avec convertisseurs de fréquence, il est impératif de prendre contact avec notre usine.
- La possibilité de réalisation est à vérifier au cas par cas.
Schémas de branchement
DZR 30/6 B - Schémas de branchement
Disjoncteur-moteur MV 25-1
Avec disjoncteur-moteur MV 25-1 et transformateur à 5 plots TR..
À inversion de polarité, 2 vitesses de rotation, avec commutation Dahlander, avec disjoncteur-moteur
