Ventilateur hélicoïde pour gaine ronde

DZR 40/2 B

Numéro de référence : 0086.0061
Fabricant : MAICO
Ventilateur hélicoïde pour gaine ronde, DN 400, courant triphasé
Exemples d'utilisation: Aspiration mécanique, Salle d'exposition, Bureau de maître, Atelier, Site de fabrication
Fiche de données produit
DZR 40/2 B IM0009987.PNG Ventilateur hélicoïde pour gaine ronde, DN 400, courant triphasé

Courbe caractéristique

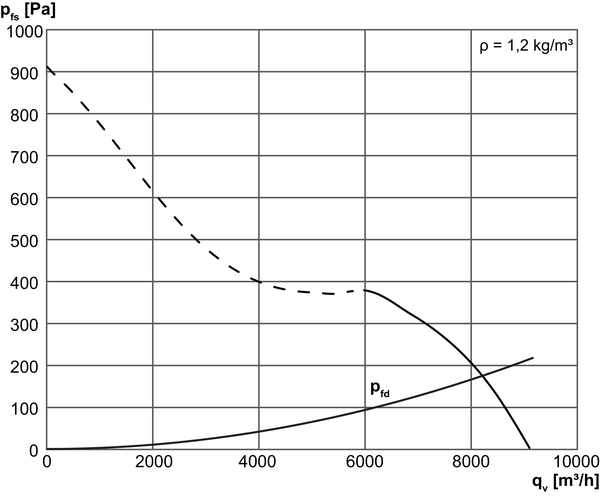

DZR 40/2 B - Courbe caractéristique

U = 400 V

f = 50 Hz

n = 2850 min-1

Dessin coté

DZR 40/2 B - Dessin coté [mm]

Nombre de perçages pour bride : 12

Caractéristiques techniques

DZR 40/2 B - Caractéristiques techniques

Article DZR 40/2 B
Débit d'air 9.030 m³/h
Débit d'airNom. 6.515 m³/h / Mesure avec rendement optimal
Pression pfs, nominale 355 Pa / Mesure avec rendement optimal
Vitesse de rotation nnominale 2.930 1/min / Mesure avec rendement optimal
Vitesse de rotation 2.953 1/min
Type de turbine hélicoïde
Vitesse variable
Réversibilité
Type de tension Courant triphasé
Tension de service 400 V
Fréquence secteur 50 Hz
Puissance nominale 1.525 W / Mesure avec rendement optimal
INominal 2,6 A / Mesure avec rendement optimal
IMax 3,5 A
Type de protection IP 55
Classe de température F
Inversion de polarité possible
Câble d'alimentation secteur 7 x 1,5 mm²
Position d'installation horizontal / vertical
Matériau Tôle d’acier, galvanisée
Couleur argent
Poids 23,13 kg
Poids avec emballage 25,04 kg
Largeur nominale 400 mm
Largeur 438 mm
Hauteur 438 mm
Profondeur 370 mm
Largeur avec emballage 495 mm
Hauteur avec emballage 515 mm
Profondeur avec emballage 400 mm
Température du fluide au courant nominal 60 °C
Température des fluides à Imax 60 °C
Unité de conditionnement 1 pièce
Gamme C
GTIN (EAN) 4012799860617
Référence 0086.0061
Article DZR 40/2 B
Efficience globale η 60,6 %
Catégorie de mesurage D
Catégorie d’efficacité total
Degré d'efficience N 66,2
Régulation électrique nécessaire non
Année de fabrication voir plaque signalétique
Nom du fabricant / N° d'enregistrement officiel / Lieu d'implantation du fabricant Maico Elektroapparate Fabrik GmbH / Tribunal chargé de la tenue du registre, HRB 601233 / Villingen-Schwenningen
Réf. 0086.0061
PBEP / Débit d'air :BEP / Pfs, BEP 1,3 kW / 7.990 m³/h
nBEP 2.940 1/min
Relation spécifique ≈ 1
Informations relatives au désassemblage et à l'élimination voir Notice de montage
Informations relatives au montage, au fonctionnement et à la maintenance voir Notice de montage
Objets utilisés pour le mesurage d'efficience non décrits par la catégorie de mesure -
pf, BEP 355 Pa
Niveau sonoreLWA5 93 dB(A)



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Total

LWA2, S1 (dB(A))

67

LWA2, S2 (dB(A))

79

LWA2, S3 (dB(A))

84

LWA2, S4 (dB(A))

85

LWA2, S5 (dB(A))

48

64

64

79

87

79

74

64

88

LWA5, S1 (dB(A))

80

LWA5, S2 (dB(A))

92

LWA5, S3 (dB(A))

95

LWA5, S4 (dB(A))

95

LWA5, S5 (dB(A))

45

67

72

85

93

92

83

75

96

LWA6, S1 (dB(A))

86

LWA6, S2 (dB(A))

99

LWA6, S3 (dB(A))

102

LWA6, S4 (dB(A))

102

LWA6, S5 (dB(A))

70

74

87

98

99

97

90

82

103

LWA2= niveau sonore du boîtier en dB.

LWA5= niveau sonore de l'aspiration libre en dB.

LWA6= niveau sonore du soufflage libre en dB.

Accessoires

DZR 40/2 B - Accessoires

Accessoires divers

Type de produit Nom Réf. Prix*(EUR) Action
Volet de fermeture AS 40 0151.0334 sur demande
  • Sur les bulletins
Volet de fermeture, manuel RS 40 0151.0342 sur demande
  • Sur les bulletins
Servomoteur MS 2 0093.0403 sur demande
  • Sur les bulletins
Volet de régulation JRE 40 0151.0393 sur demande
  • Sur les bulletins
Servomoteur MS 8 0157.0760 sur demande
  • Sur les bulletins
Servomoteur MS 8 P 0157.0761 sur demande
  • Sur les bulletins
Grille intérieure IG 40 0059.0175 sur demande
  • Sur les bulletins
Grille de protection, métal SG 40 0150.0118 sur demande
  • Sur les bulletins
Grille de protection, matière plastique SGK 40 0059.0165 sur demande
  • Sur les bulletins
Manchette de raccordement flexible ELA 40 0092.0269 sur demande
  • Sur les bulletins
Manchette flexible EL 40 0092.0091 sur demande
  • Sur les bulletins
Contre-bride GF 40 0056.0006 sur demande
  • Sur les bulletins
Contre-raccord GS 40 0055.0172 sur demande
  • Sur les bulletins
Tuyère d'aspiration AD 40 0180.0623 sur demande
  • Sur les bulletins
Pied de fixation FU 40 0036.0073 sur demande
  • Sur les bulletins
Plot anti-vibrations GP 10 0092.0151 sur demande
  • Sur les bulletins
Interrupteur général, interrupteur de réparation HS 3 0157.0736 sur demande
  • Sur les bulletins
Interrupteur rotatif DS 10 0157.0410 sur demande
  • Sur les bulletins
Inverseur W 1 0157.0101 sur demande
  • Sur les bulletins
Inverseur WU 1 Produit de fin de série 0157.0102 sur demande
  • Sur les bulletins
Disjoncteur-protecteur moteur MV 16-1 0157.1658 sur demande
  • Sur les bulletins
Disjoncteur-protecteur moteur MV 25-1 0157.1659 sur demande
  • Sur les bulletins
Contacteur US 16 T 0157.0769 sur demande
  • Sur les bulletins
Thermostat THR 10-1 0157.0191 sur demande
  • Sur les bulletins
Thermostat TH 10 0157.0764 sur demande
  • Sur les bulletins
Thermostat TH 16 0157.0748 sur demande
  • Sur les bulletins
Contrôleur de débit d'air LW 9 0157.0779 sur demande
  • Sur les bulletins
Hygrostat HY 230 0157.0126 sur demande
  • Sur les bulletins
Hygrostat HY 230 I 0157.0127 sur demande
  • Sur les bulletins
Régulateur de la qualité de l'air EAQ 10/1 Produit de fin de série 0157.0777 sur demande
  • Sur les bulletins
Thermostat THR 10 N'est plus disponible 0157.0774 sur demande
  • Sur les bulletins
Accessoire de fixation et d'étanchéité BD 40 N'est plus disponible 0092.0136 sur demande
  • Sur les bulletins
Hygrostat HY 10 AP N'est plus disponible 0157.0358 sur demande
  • Sur les bulletins
Hygrostat HY 10 UP N'est plus disponible 0157.0357 sur demande
  • Sur les bulletins
Disjoncteur-protecteur moteur MV 25 N'est plus disponible 0157.0712 sur demande
  • Sur les bulletins

Description du produit

Description duproduit

DZR 40/2 B

description rapide

Ventilateur hélicoïde pour gaine ronde, DN 400, courant triphasé

Description du produit

Version courant triphasé

  • Ventilateur hélicoïde pour gaine ronde, en version courant triphasé.

Description sommaire

  • Douille tubulaire en tôle d'acier galvanisée, avec bride de chaque côté.
  • Hélices à 8 pales en polyamide renforcé de fibres de verre.
  • Perçages pour bride selon DIN EN 12220:1998.
  • DZR 56/6 B et DZR 56/4 B : Perçages pour bride selon DIN EN 12220: 1998.
  • Pour éviter la transmission des vibrations au système de canalisation : Utiliser des manchettes de raccordement flexibles, des pieds et des plots anti-vibrations.
  • Protection thermique contre les surcharges en série.
  • Les ventilateurs répondent aux exigences de la réglementation européenne en matière d'écoconception (CE) n° 327/2011 directive 2009/125/CE.
  • Fonctionnement sans vibrations grâce à une hélice à équilibrage dynamique et un moteur (rotor d'arbre), selon classe de qualité 6.3, DIN ISO 1940, partie 1.
  • Rendement élevé côté ventilation, bruit de fonctionnement faible.
  • Longévité élevée par des matériaux de haute qualité comme des roulements à billes à faible niveau sonore.
  • Les ventilateurs sont sans entretien.
  • Montage possible dans toutes les positions.

Sens de refoulement

  • Sens de refoulement est indiqué.
  • Mode Air sortant standard, sens de refoulement : aspiration par le moteur.

Moteur à courant triphasé

  • Série DZR.
  • Moteur asynchrone.
  • Ne convient pas pour le transport d'air saturé de vapeur d'eau.
  • Tension de service 400 V, 50 Hz.
  • Type de protection élevé IP 55. Exception DZR ... D IP 54.
  • À vitesse variable. Exeption : type DZR 40/2 B.
  • Des appareils peuvent être commutés progressivement à l'aide d'un transformateur à 5 plots optionnel.
  • À fonctionnement réversible.
  • Fonctionnement réversible : le débit d'air diminue d'environ 35 % si le sens de refoulement est anormal.
  • Protection thermique contre les surcharges en série. Exception disponible sur demande pour type DZR 25/4 D et ventilateurs hélicoïdes pour gaines rondes à inversion de polarité.
  • Les raccords sont amenés par contacts secs sur bornes et doivent être raccordés p. ex. à un disjoncteur-protecteur intégral MV 25 ou au circuit du courant de commande d'un contacteur.
  • Ventilateurs à inversion de polarité : La protection contre les surcharges doit être assurée par un disjoncteur-protecteur intégral à fournir par le client.

Branchement électrique

  • Bornier extérieur avec passe-fils.

Consignes de sécurité

  • Le ventilateur ne doit être mis en marche que si la protection de la turbine contre les contacts est garantie conformément à DIN EN ISO 13857, par ex. avec grille de protection SG de Maico.

Versions spéciales

  • Les versions spéciales suivantes sont disponibles sur demande moyennant un supplément de prix :
    • Tensions et fréquences spéciales.
    • Thermistors amenés par contacts secs sur bornes.
    • Perçages pour eau de condensation.
    • Ventilateurs avec protection anticorrosion accrue.
    • Hélices en aluminium.
  • Des informations sur le fonctionnement à températures occasionnellement inférieures à -20°C sont disponibles sur demande.
  • En cas de fonctionnement avec convertisseurs de fréquence, il est impératif de prendre contact avec notre usine.
  • La possibilité de réalisation est à vérifier au cas par cas.

Sommaire

Schémas de branchement

DZR 40/2 B - Schémas de branchement

Disjoncteur-moteur MV 25-1


Avec disjoncteur-moteur MV 25-1 et transformateur à 5 plots TR..


À inversion de polarité, 2 vitesses de rotation, avec commutation Dahlander, avec disjoncteur-moteur


Prédécesseur - Successeur

DZR 40/2 B - Prédécesseur

Type de produit Nom Réf. Action
Ventilateur hélicoïde pour gaine ronde DZL 40/2 B N'est plus disponible 0086.0084
  • Sur les bulletins

Mémos
Demande
Comparatif
Le bloc-notes vous permet deregrouper les produits que vous souhaitez. Vous pouvez modifier le bloc-notes à votre gré. Vous pouvez modifier la quantité et la position des produits, revenir à la page produit, télécharger les fiches de données produit, effacer des positions, ainsi que marquer des produits comme optionnels. Le bloc-notes peut être enregistré sur l'ordinateur local puis être appelé ultérieurement pour subir d'autres modifications. Une fois le bloc-notes terminé, vous pouvez télécharger les textes d'appel d'offre de tous les produits enregistrés, rédiger une demande ou comparer des produits.
Trier Type de produit Nom Réf. PDF Gamme Prix catalogue* (EUR) Quantité Optionnel Montant brut total (EUR)
Aucun produit dans le bloc-notes.
Enregistrer le bloc-notes sur l'ordinateur local
Charger le bloc-notes à partir d'un ordinateur local
