Souffleur centrifuge

GRK R 40/4 E

Numéro de référence : 0073.0512
Fabricant : MAICO
Souffleur centrifuge en plastique avec soufflage rond, dimension 400, courant alternatif
Exemples d'utilisation: Application industrielle
Fiche de données produit
GRK R 40/4 E IM0020945.PNG Souffleur centrifuge en plastique avec soufflage rond, dimension 400, courant alternatif

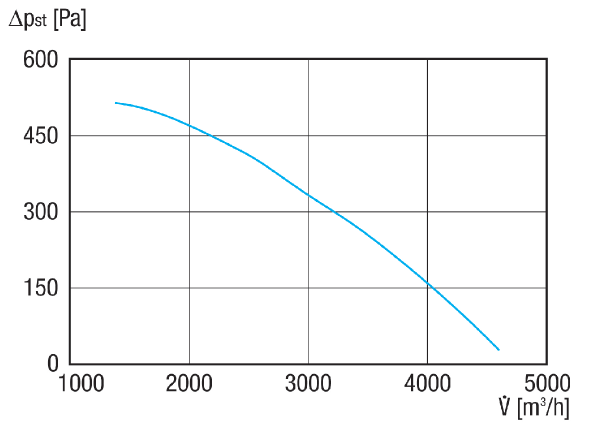

Courbe caractéristique

GRK R 40/4 E - Courbe caractéristique

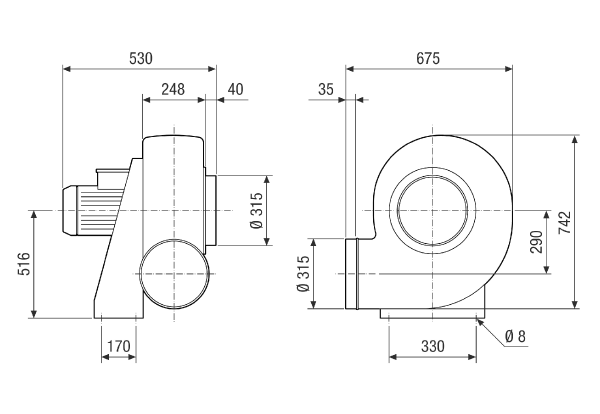

Dessin coté

GRK R 40/4 E - Dessin coté [mm]

GRK R 40/4 E - Dessin coté Orientation du boîtier [mm]

  1. RD version droite
  2. LG version gauche

Les variantes GRK 12/2 E et GRK 12/4 D ne sont pas disponibles en version droite RD !

La version standard est toujours LG 270°

Caractéristiques techniques

GRK R 40/4 E - Caractéristiques techniques

Article GRK R 40/4 E
Débit d'air 4.600 m³/h
Vitesse de rotation 1.440 1/min
Type de turbine centrifuge
Vitesse variable
Réversibilité
Type de tension Courant alternatif
Tension de service 230 V
Fréquence secteur 50 Hz
Puissance nominale 550 W
INominal 4,1 A
Type de protection IP 55
Classe de température F
Inversion de polarité possible
Lieu de montage Raccord tubulaire
Position d'installation horizontal
Boîtier matériau Plastique, polyéthylène
Matériau de la turbine Plastique, polyéthylène
Couleur gris clair
Poids 47 kg
Poids avec emballage 74 kg
Taille 400 mm
Largeur 530 mm
Hauteur 780 mm
Profondeur 675 mm
Largeur avec emballage 1.200 mm
Hauteur avec emballage 800 mm
Profondeur avec emballage 940 mm
Température des fluides à Imax -15 °C jusqu'au 70 °C
PTC DIN 44082 M 100
Unité de conditionnement 1 pièce
Gamme C
GTIN (EAN) 4012799735120
Référence 0073.0512



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Total

LWA5, S5 (dB(A))

55,3

67,4

75,9

76,3

78,5

74,7

66,5

56,4

83

LWA5= niveau sonore de l'aspiration libre en dB.

Description du produit

Description duproduit

GRK R 40/4 E

description rapide

Souffleur centrifuge en plastique avec soufflage rond, dimension 400, courant alternatif

Description du produit

Caractéristiques

  • Souffleur centrifuge en plastique.
  • Ventilateur à pression élevée pour applications industrielles.
  • Convient pour transporter des fluides corrosifs et acides.
  • Pour le montage simple et direct dans un système à gaine ronde.
  • Niveau sonore peu élevé et rendement élevé.
  • Le moteur se trouve à l'extérieur du flux d'air.
  • Le socle du moteur en tôle d'acier avec revêtement époxy, pour la fixation du ventilateur, est fourni.
  • Boîtier en plastique.
  • Version standard pour boîtier LG 270°.
  • Convient pour les plages de température -15 °C à +70 °C.
  • Turbines centrifuges à pales recourbées vers l'arrière en polypropylène.

Moteur à courant alternatif

  • Moteur à courant alternatif monophasé.
  • Classe de protection IP 55
  • Moteur IE3.
  • Mode de fonctionnement S1 (fonctionnement continu).
  • Des thermistors surveillent la température dans le moteur de ventilateur. Les thermistors doivent être raccordés à un système de déclencheur, qui coupe le ventilateur durablement du secteur en cas de températures trop élevées.

Branchement électrique

  • Raccordement dans la boîte à bornes du moteur.

Versions spéciales

  • Les versions spéciales suivantes sont disponibles sur demande moyennant un supplément de prix :
    • Orientation différente du boîtier.

Sommaire

Schémas de branchement

GRK R 40/4 E - Schémas de branchement
