Grille intérieure

LGR 42/6

Numéro de référence : 0151.0355
Fabricant : MAICO
Grille intérieure d'insufflation et d'évacuation d'air pour un montage dans les conduits, tôle d'acier,... plus d'informations

Fiche de données produit
LGR 42/6 IM0009266.PNG Grille intérieure d'insufflation et d'évacuation d'air pour un montage dans les conduits, tôle d'acier, galvanisée, max. 250 m³/h
Retour
  • Sur les bulletins
LGR 32/6
LGR 42/6
LGR 52/6
LGR 62/6
LGR 82/6
LGR 32/12
LGR 42/12
LGR 52/12
LGR 62/12
LGR 82/12

Courbe caractéristique

LGR 42/6 - Courbe caractéristique Vitesse frontale air sortant

LGR 42/6 - Courbe caractéristique Perte de charge air sortant

  1. Position du curseur OUVERTE en %

LGR 42/6 - Courbe caractéristique Vitesse frontale air entrant

LGR 42/6 - Courbe caractéristique Perte de charge air entrant

  1. Vitesse frontale en cas de position du coulisseau à fente réglable 100 % ouverte
  2. Vitesse frontale en cas de position du coulisseau à fente réglable 50 % ouverte
  3. Vitesse frontale en cas de position du coulisseau à fente réglable 25 % ouverte

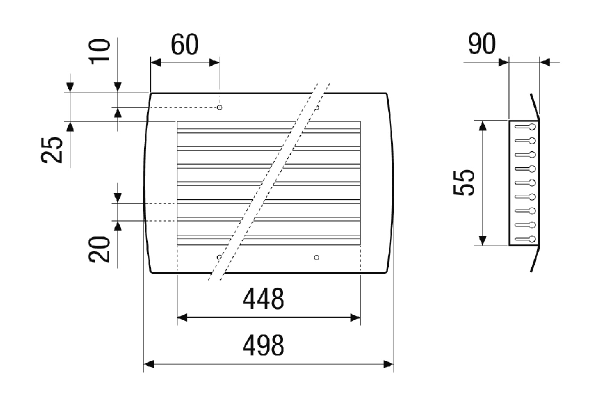

Dessin coté

LGR 42/6 - Dessin coté [mm]

  1. Uniquement sur LGR 82/6 et LGR 82/12
A: 415 mm
B: 415 mm
C: 458 mm
D: 65 mm
E: 60 mm
F: 58 mm

Caractéristiques techniques

LGR 42/6 - Caractéristiques techniques

Article LGR 42/6
Sens de l'air Insufflation et évacuation d'air
Débit d'air important par ouverture de 75% du curseur réglable 150 m³/h - 250 m³/h
Montage Intérieur
Lieu de montage Gaine ronde
Matériau Tôle d’acier, galvanisée
Poids 0,82 kg
Poids avec emballage 0,97 kg
Convient pour une largeur nominale de 140 mm - 400 mm (idéal 250 mm)
Largeur 458 mm
Hauteur 113 mm
Profondeur 56 mm
Largeur avec emballage 490 mm
Hauteur avec emballage 120 mm
Profondeur avec emballage 70 mm
Unité de conditionnement 1 pièce
Gamme C
GTIN (EAN) 4012799513551
Référence 0151.0355

Description du produit

Description duproduit

LGR 42/6

description rapide

Grille intérieure d'insufflation et d'évacuation d'air pour un montage dans les conduits, tôle d'acier, galvanisée, max. 250 m³/h

Description du produit

  • Grille intérieure avec cadre frontal.
  • Pour montage sur les tuyaux agrafés.
  • Avec lamelles de déflection frontale horizontales rotatives.
  • Régulation du débit d'air par un coulisseau à fente réglable.
  • Dans le cas idéal (DIN 250 pour hauteur de construction de 65 mm, DN 500 pour hauteur de construction 115 mm), la grille intérieure est positionnée contre la gaine.
  • Avec trous de vis visibles.

Sommaire

Schémas de branchement

LGR 42/6 - Schémas de branchement
