Tourelle centrifuge
DRD H 75/6 Ex
Fabricant : MAICO
Tourelle d'extraction centrifuge, à soufflage horizontal, puissance nominale 2,2 kW, courant triphasé, pour... plus d'informations
Exemples d'utilisation: Hall industriel, Hall commercial
Fiche de données produit

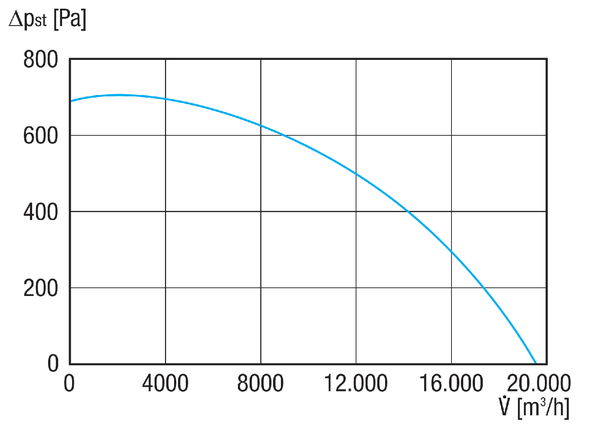

Courbe caractéristique

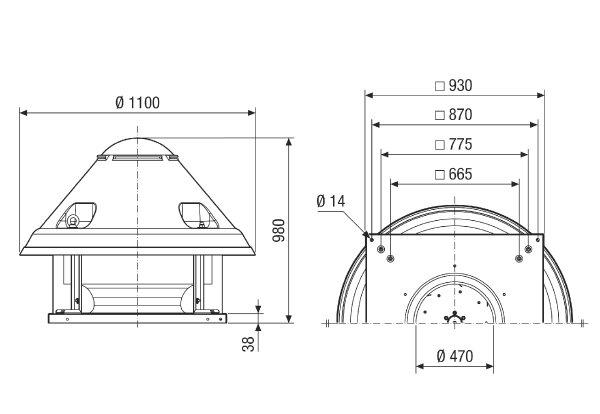

Dessin coté
DRD H 75/6 Ex - Dessin coté [mm]
Caractéristiques techniques
DRD H 75/6 Ex - Caractéristiques techniques
Accessoires
DRD H 75/6 Ex - Accessoires
Accessoires spécifiques
| Type de produit | Nom | Réf. | Prix*(EUR) | Action |
|---|---|---|---|---|
| Thermistor relais de protection des machines | TMS | 0157.0992 | sur demande | |
| Interrupteur de pression différentielle | DDEx 500 | 0157.0302 | sur demande |
Accessoires divers
| Type de produit | Nom | Réf. | Prix*(EUR) | Action |
|---|---|---|---|---|
| Volet de fermeture de gaine rectangulaire | VKRI HV 63-75-80-90 | 0073.0063 | sur demande | |
| Grilles de protection | SGRI 90 | 0073.0047 | sur demande | |
| Silencieux sur socle | SDI 63-75-80 | 0073.0035 | sur demande | |
| Silencieux sur socle | SDVI 63-75 | 0073.0039 | sur demande | |
| Socle de toit isolé, pour toits plats | SOFI 63-75-80 | 0073.0051 | sur demande | |
| Cadre de montage | MRI 63-75-80 | 0073.0043 | sur demande |
Description du produit
Description duproduit
DRD H 75/6 Ex
description rapide
Tourelle d'extraction centrifuge, à soufflage horizontal, puissance nominale 2,2 kW, courant triphasé, pour l'utilisation dans des zones à risque d'explosion, fluide : gazDescription du produit
Caractéristiques
- Tourelle d'extraction centrifuge pour des applications dans des zones à risque d'explosion, fluide :
- Protection contre les explosions et agréments selon ATEX.
- Qualifié pour tous les gaz et vapeurs du groupe Ex IIA et IIB ainsi que pour hydrogène.
- Ex II 2 G Ex db IIB+H2 T4 Gb X / Ex II 2 G Ex h IIB+H2 T4 Gb X.
- Pour des températures d'utilisation de -20°C ≤ Ta ≤ +40°C.
- Les ventilateurs MAICO Ex répondent aux exigences de sécurité de la directive européenne 2014/34/UE relative aux appareils et systèmes de protection dans les atmosphères explosives.
- Pour zone 1 et zone 2.
- Types de protection : « d » – blindage antidéflagrant et « c » – sécurité constructive.
- À soufflage horizontal.
- Niveau sonore peu élevé.
- Boîtier en tôle d'acier galvanisée.
- Capot de protection contre les intempéries en plastique.
- Moteur à l'extérieur du flux d'air.
- Les solides œillets de transport permettent le transport par grue.
- Turbines centrifuges à pales recourbées vers l'arrière en tôle d'acier galvanisée.
Moteur à courant triphasé
- Moteur à courant triphasé asynchrone.
- Type de protection IP 55.
- Moteur IE3.
- Mode de fonctionnement S1 (fonctionnement continu).
- Classe de température T4.
- Vitesse variable avec convertisseur de fréquence.
- Plage de fréquence autorisée pour réglage de vitesse avec convertisseur de fréquence de 20 Hz à 50 Hz.
- Des thermistors surveillent la température dans le moteur de ventilateur. Les thermistors doivent être raccordés à un système de déclencheur (dispositif de sécurité suivant la directive 2014/34/UE), qui coupe le ventilateur durablement du secteur en cas de températures trop élevées.
Branchement électrique
- Raccordé dans la boîte à bornes du moteur.
- Passe-câble à vis en version Ex d fourni.
Versions spéciales
- Les versions spéciales suivantes sont disponibles sur demande moyennant un supplément de prix :
- Versions avec une fréquence de service de 60 Hz.
Schémas de branchement
DRD H 75/6 Ex - Schémas de branchement
Téléchargements / Vidéos
DRD H 75/6 Ex - Téléchargements / Vidéos
Prédécesseur - Successeur
