Tourelle centrifuge

DRD V 90/6

Numéro de référence : 0073.0073
Fabricant : MAICO
Tourelle d'extraction centrifuge, à soufflage vertical, puissance nominale 5,5 kW, courant triphasé
Exemples d'utilisation: Atelier de production, Lieu de travail, Local professionnel, Hall industriel
Fiche de données produit
DRD V 90/6 IM0020565.PNG Tourelle d'extraction centrifuge, à soufflage vertical, puissance nominale 5,5 kW, courant triphasé

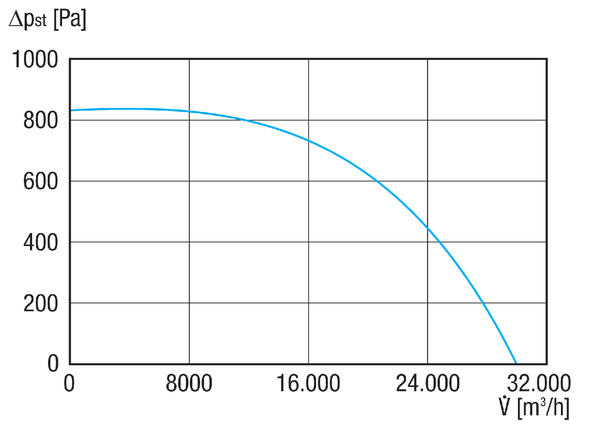

Courbe caractéristique

DRD V 90/6 - Courbe caractéristique

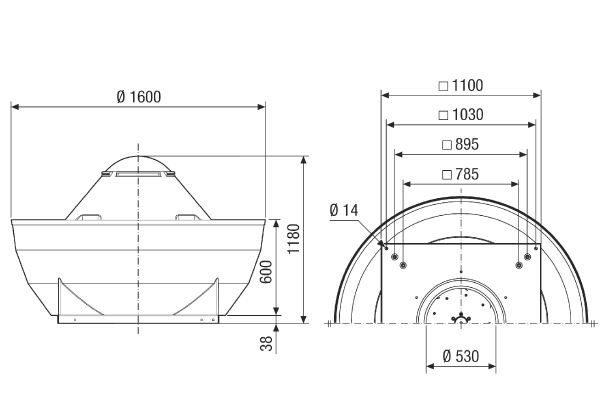

Dessin coté

DRD V 90/6 - Dessin coté [mm]

Caractéristiques techniques

DRD V 90/6 - Caractéristiques techniques

Article DRD V 90/6
Débit d'air 29.986 m³/h
Vitesse de rotation 970 1/min
Type de turbine centrifuge
Vitesse variable
Réversibilité
Type de tension Courant triphasé
Tension de service 400 V
Fréquence secteur 50 Hz
Puissance nominale 5.500 W
INominal 11,4 A
Type de protection IP 55
Classe de température F
Inversion de polarité possible
Lieu de montage Toit
Position d'installation vertical
Boîtier matériau Tôle d’acier, galvanisée
Matériau de la turbine Tôle d’acier, galvanisée
Couleur Gris
Poids 258 kg
Poids avec emballage 268 kg
Taille 900 mm
Largeur 1.600 mm
Hauteur 1.180 mm
Profondeur 1.600 mm
Largeur avec emballage 1.700 mm
Hauteur avec emballage 1.985 mm
Profondeur avec emballage 1.700 mm
Température des fluides à Imax -20 °C jusqu'au 80 °C
PTC DIN 44082 M 100
Unité de conditionnement 1 pièce
Gamme C
GTIN (EAN) 4012799730736
Référence 0073.0073



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Total

LWA5, S5 (dB(A))

70

85

90

93

90

92

84

72

98

LWA5= niveau sonore de l'aspiration libre en dB.

Description du produit

Description duproduit

DRD V 90/6

description rapide

Tourelle d'extraction centrifuge, à soufflage vertical, puissance nominale 5,5 kW, courant triphasé

Description du produit

Caractéristiques

  • Tourelle d'extraction centrifuge pour l'évacuation d'air directe ou canalisée de bâtiments commerciaux et industriels.
  • À soufflage vertical.
  • Niveau sonore peu élevé.
  • Boîtier en tôle d'acier galvanisée.
  • Capot de protection contre les intempéries en plastique.
  • Moteur à l'extérieur du flux d'air.
  • Convient pour les plages de température de - 20 °C à + 80 °C.
  • Les solides œillets de transport permettent le transport par grue.

Moteur

  • Moteur à courant triphasé.
  • Type de protection IP 55.
  • Moteur IE3.
  • Mode de fonctionnement S1 (fonctionnement continu).
  • Vitesse variable avec convertisseur de fréquence.
  • Plage de fréquence autorisée pour réglage de vitesse avec convertisseur de fréquence 20-50 Hz.
  • Des thermistors surveillent la température dans le moteur de ventilateur. Les thermistors doivent être raccordés à un système de déclencheur, qui coupe le ventilateur durablement du secteur en cas de températures trop élevées.

Branchement électrique

  • Raccordement dans la boîte à bornes du moteur.

Versions spéciales

  • Les versions spéciales suivantes sont disponibles sur demande moyennant un supplément de prix :
    • Versions avec une fréquence de service de 60 Hz.

Sommaire

Schémas de branchement

DRD V 90/6 - Schémas de branchement
