Tourelle centrifuge

DRD HT 45/6 2V

Numéro de référence : 0073.0022
Fabricant : MAICO
Tourelle d'extraction centrifuge pour températures élevées, puissance nominale 0,27 kW/0,75 kW, courant... plus d'informations
Exemples d'utilisation: Immeubles, Bâtiments industriels, Bâtiments commerciaux
Fiche de données produit
DRD HT 45/6 2V IM0020587.PNG Tourelle d'extraction centrifuge pour températures élevées, puissance nominale 0,27 kW/0,75 kW, courant triphasé à deux vitesses de rotation

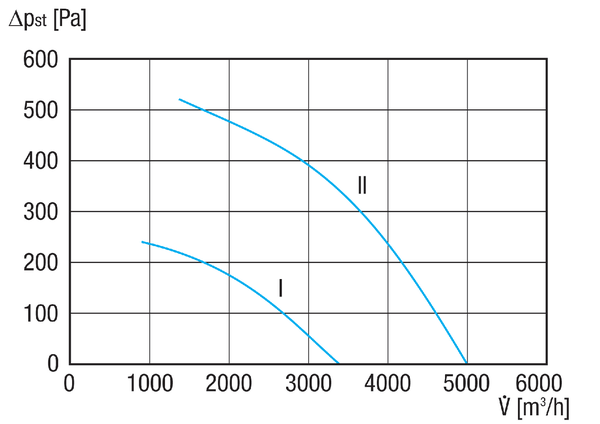

Courbe caractéristique

DRD HT 45/6 2V - Courbe caractéristique

I Courbe caractéristique de la vitesse I

II Courbe caractéristique de la vitesse II

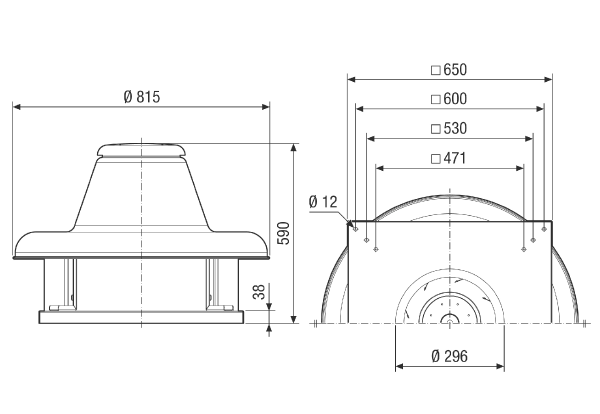

Dessin coté

DRD HT 45/6 2V - Dessin coté [mm]

Caractéristiques techniques

DRD HT 45/6 2V - Caractéristiques techniques

Article DRD HT 45/6 2V
Débit d'air 3.400 m³/h / 5.000 m³/h
Vitesse de rotation 970 1/min / 1.460 1/min
Type de turbine centrifuge
Vitesse variable
Réversibilité
Type de tension Courant triphasé
Tension de service 400 V
Fréquence secteur 50 Hz
Puissance nominale 270 W / 750 W
INominal 0,95 A / 2,05 A
Type de protection IP 55
Classe de température F
Inversion de polarité possible
Lieu de montage Toit
Position d'installation vertical
Boîtier matériau Aluminium / tôle d'acier galvanisée
Matériau de la turbine Tôle d’acier, galvanisée
Couleur argent
Poids 43 kg
Poids avec emballage 50 kg
Taille 450 mm
Largeur 815 mm
Hauteur 590 mm
Profondeur 815 mm
Largeur avec emballage 1.020 mm
Hauteur avec emballage 715 mm
Profondeur avec emballage 1.020 mm
Température des fluides à Imax 65 °C jusqu'au 150 °C
PTC DIN 44082 M 100
Unité de conditionnement 1 pièce
Gamme C
GTIN (EAN) 4012799730224
Référence 0073.0022



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Total

LWA5, S5 (dB(A))

26

50

64

73

76

74

70

57

80

LWA5= niveau sonore de l'aspiration libre en dB.

Description du produit

Description duproduit

DRD HT 45/6 2V

description rapide

Tourelle d'extraction centrifuge pour températures élevées, puissance nominale 0,27 kW/0,75 kW, courant triphasé à deux vitesses de rotation

Description du produit

Caractéristiques

  • Tourelle d'extraction centrifuge pour températures élevées, pour l'évacuation d'air directe ou canalisée de bâtiments commerciaux et industriels.
  • À soufflage horizontal.
  • Rendement élevé.
  • Niveau sonore peu élevé.
  • Boîtier en tôle d'acier galvanisée.
  • Capot de protection contre les intempéries en aluminium avec ouvertures pour le refroidissement du moteur.
  • Installation simple.
  • Le moteur se trouve à l'extérieur du flux d'air.
  • Convient pour les plages de température élevée de + 65 °C à +150 °C
  • Turbines centrifuges à pales recourbées vers l'arrière en tôle d'acier galvanisée.
  • Les turbines centrifuges sont équilibrées statiquement et dynamiquement.

Moteur

  • Moteur à courant triphasé asynchrone.
  • Type de protection IP 55.
  • Moteur IE3.
  • Deux niveaux, courant triphasé, commutation Y/Δ.
  • Des thermistors surveillent la température dans le moteur de ventilateur. Les thermistors doivent être raccordés à un système de déclencheur, qui coupe le ventilateur durablement du secteur en cas de températures trop élevées.

Branchement électrique

  • Raccordement dans la boîte à bornes du moteur.

Consignes de sécurité

  • Le ventilateur ne doit être mis marche que si la protection de la turbine contre les contacts est garantie conformément à DIN EN ISO 13857.

Versions spéciales

  • Les versions spéciales suivantes sont disponibles sur demande moyennant un supplément de prix :
    • versions pour des plages de température standard de 100 °C.

Sommaire

Schémas de branchement

DRD HT 45/6 2V - Schémas de branchement
