Ventilateur centrifuge pour mur extérieur

AWV 10

Numéro de référence : 0080.0994
Fabricant : MAICO
Ventilateur de mur extérieur, DN 100, courant alternatif
Exemples d'utilisation: Aspiration mécanique, Lieu de travail, Local professionnel, Salle de sport, Restaurant d'entreprise
Fiche de données produit
AWV 10 IM0009893.PNG Ventilateur de mur extérieur, DN 100, courant alternatif

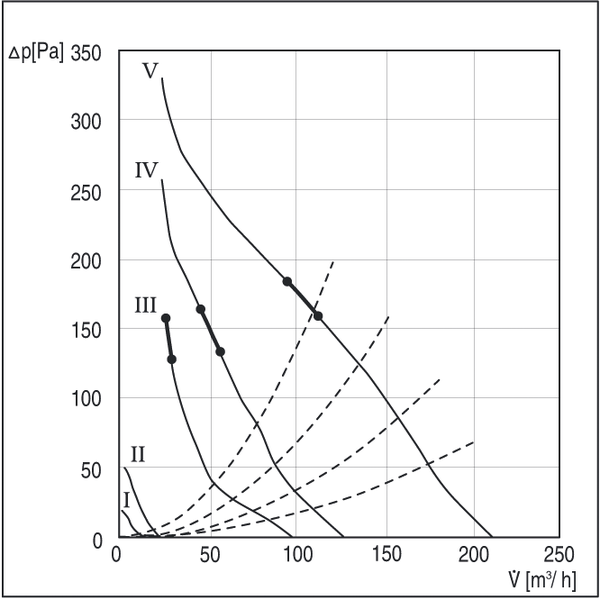

Courbe caractéristique

AWV 10 - Courbe caractéristique

Dessin coté

AWV 10 - Dessin coté [mm]

A: 260 mm
B: 355 mm
C: 92 mm
D: 131 mm
E: 98 mm
F: 130 mm
G: 146 mm

Caractéristiques techniques

AWV 10 - Caractéristiques techniques

Article AWV 10
Débit d'air 220 m³/h
Vitesse de rotation 2.441 1/min
Vitesse variable
Réversibilité
SEC average -7 kWh/(m²*a)
Type de tension Courant alternatif
Tension de service 230 V
Fréquence secteur 50 Hz
Puissance nominale 26 W
IMax 0,13 A
Type de protection IP X4
Classe de température B
Lieu de montage Mur extérieur
Position d'installation vertical / horizontal
Matériau Tôle d’acier, galvanisée
Boîtier matériau Tôle d’acier, poudrée
Poids 4,4 kg
Poids avec emballage 4,83 kg
Largeur nominale 100 mm
Largeur 260 mm
Hauteur 355 mm
Profondeur 131 mm
Largeur avec emballage 275 mm
Hauteur avec emballage 385 mm
Profondeur avec emballage 175 mm
Température des fluides à Imax -20 °C jusqu'au 30 °C
Unité de conditionnement 1 pièce
Gamme C
GTIN (EAN) 4012799809944
Référence 0080.0994



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Total

LWA5, S5 (dB(A))

60

LWA5= niveau sonore de l'aspiration libre en dB.

Accessoires

AWV 10 - Accessoires

Accessoires spécifiques

Type de produit Nom Réf. Prix*(EUR) Action
Système de réglage de vitesse DRS 0157.0188 sur demande
  • Sur les bulletins

Accessoires divers

Description du produit

Description duproduit

AWV 10

description rapide

Ventilateur de mur extérieur, DN 100, courant alternatif

Description du produit

Caractéristiques

  • Refoulement de débits d'air faibles à moyens en présence de résistances élevées.
  • Idéal pour les réhabilitations et l'installation ultérieure en raison du montage extérieur.
  • Taux de rendement optimal, faibles coûts d'entretien.
  • Turbines centrifuges en plastique à pales recourbées en arrière.
  • Pièce de raccordement côté aspiration pour montage aux gaines d'air.
  • Volet de fermeture intégré.
  • Matériau du boîtier : en tôle d'acier à revêtement pulvérulent.

Moteur

  • moteur à condensateur.
  • Vitesse variable.
  • Protection thermique contre les surcharges en série.
  • Moteur robuste avec roulement à billes, sans entretien.
  • Type de protection IP X4 lors d'un montage dans des gaines d'air avec une gaine d'au moins 1 m du côté aspiration.

Consignes pour le montage

  • Pour montage au mur extérieur.

Consignes de sécurité

  • Dans le cas d'une aspiration à l'air libre, le ventilateur ne doit être mis en marche que si la protection de l'hélice contre les contacts est garantie conformément à DIN ISO EN 13857.
