Ventilateur mural encastrable hélicoïde

ENR 20

Numéro de référence : 0081.0316
Fabricant : MAICO
Ventilateur mural encastrable hélicoïde pour insufflation et évacuation d'air, DN 200
Exemples d'utilisation: Bureau, Local de vente, Local professionnel, Café/restaurant, Atelier de production
Fiche de données produit
ENR 20 IM0014159.PNG Ventilateur mural encastrable hélicoïde pour insufflation et évacuation d'air, DN 200

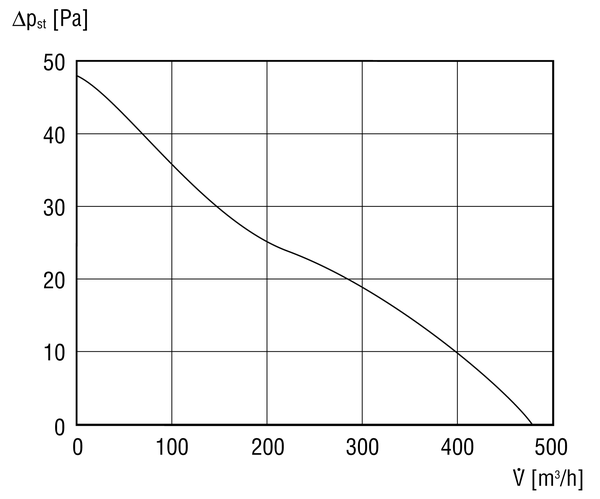

Courbe caractéristique

ENR 20 - Courbe caractéristique

Dessin coté

ENR 20 - Dessin coté [mm]

  1. Intérieur

Caractéristiques techniques

ENR 20 - Caractéristiques techniques

Article ENR 20
Débit d'air 460 m³/h
Vitesse de rotation 1.380 1/min
Type de turbine hélicoïde
Sens de l'air Insufflation ou évacuation d'air
Vitesse variable
Réversibilité
Type de tension Courant alternatif
Tension de service 230 V
Fréquence secteur 50 Hz
Puissance nominale 42 W
INominal 0,15 A
IMax 0,21 A
Type de protection IP 44
Câble d'alimentation secteur 5 x 1,5 mm²
Lieu de montage Mur / Plafond
Mode de montage Montage apparent
Position d'installation au choix
Matériau Matière plastique
Couleur blanc trafic, similaire RAL 9016
Poids 2,7 kg
Poids avec emballage 3,26 kg
Largeur nominale 200 mm
Largeur 320 mm
Hauteur 320 mm
Profondeur 158 mm
Largeur avec emballage 355 mm
Hauteur avec emballage 355 mm
Profondeur avec emballage 185 mm
Température des fluides à Imax 40 °C
Niveau de puissance acoustique 48 dB(A)
Unité de conditionnement 1 pièce
Gamme C
GTIN (EAN) 4012799813163
Référence 0081.0316



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Total

LWA7, haut (dB(A))

57

LWA7= niveau sonore du boîtier et de l'aspiration libre en dB.

Accessoires / Accessoires de

ENR 20 - Accessoires / Accessoires de

Accessoires spécifiques

Type de produit Nom Réf. Prix*(EUR) Action
Adaptateur pour chambre noire ZDK 25 0093.0350 sur demande
  • Sur les bulletins

Accessoires divers

Fait partie des accessoires généraux de

Type de produit Nom Réf. Prix*(EUR) Action
Volet de fermeture, électrique BK 20 0093.0900 sur demande
  • Sur les bulletins

Description du produit

Description duproduit

ENR 20

description rapide

Ventilateur mural encastrable hélicoïde pour insufflation et évacuation d'air, DN 200

Description du produit

Caractéristiques

  • Boîtier facile à enlever sans outils pour le nettoyage.
  • Agréablement silencieux.
  • Échange rapide et non salissant d'appareils EN existants, car compatibilité 100 % avec les appareils précédents EN et ET.
  • En cas de volets extérieurs électriques existants avec connexion à fiche : séparer la fiche et reconnecter les différents conducteurs selon le schéma de branchement EN / ENR sur Internet.
  • Ventilateur sans entretien.

Moteur

  • Protection thermique contre les surcharges en série.
  • Moteur robuste.
  • Adapté à un fonctionnement continu.
  • À vitesse variable.
  • Réversible, exception : EN 20, EN 25, EN 31.

Branchement électrique

  • Branchement électrique au choix, apparent ou encastré.

Consignes de sécurité

  • Le ventilateur ne doit être mis en marche que si la protection de la turbine contre les contacts est garantie conformément à DIN EN ISO 13857.

Sommaire

Schémas de branchement

ENR 20 - Schémas de branchement

ENR 20, ENR 25, ENR 31 avec interrupteur Marche / Arrêt et inverseur va-et-vient

S1 - Marche/Arrêt

S2 - Inversion évacuation / insufflation

Borne 5 - Évacuation d'air

Borne 6 - Insufflation

* - Gaine uniquement pour volet MK...



ENR 20, ENR 25, ENR 31 avec inverseur FS 6, FS 7

FS 6 - Graduateur (2 vitesses, évacuation/insufflation)

FS 7 - Inverseur (évacuation / insufflation)

* - Gaine uniquement pour volet MK...



ENR 20, ENR 25, ENR 31 avec inverseur W 1, WU 1

W 1 - Inverseur (évacuation / insufflation, Marche / Arrêt), apparent

WU 1 - Inverseur (évacuation / insufflation, Marche/Arrêt), encastré

* - Gaine uniquement pour volet MK...



ENR 20, ENR 25, ENR 31 avec transformateur à 5 plots TRE et inverseur W 1, WU 1

TRE - Transformateur à 5 plots (Marche/Arrêt, 5 vitesses)

W 1 - Inverseur (évacuation / insufflation, Marche / Arrêt), apparent

WU 1 - Inverseur (évacuation / insufflation, Marche/Arrêt), encastré

* - Gaine uniquement pour volet MK...



ENR 20, ENR 25, ENR 31 avec transformateur à 5 plots TRE et inverseur va-et-vient

TRE - Transformateur à 5 plots (Marche/Arrêt, 5 vitesses)

S1 - Inverseur (évacuation / insufflation)

* - Gaine uniquement pour volet MK...



ENR 20, ENR 25, ENR 31 avec transformateur à 5 plots TRE..S et graduateur à 5 niveaux ESS 20

TRE - Transformateurs à 5 plots, installation dans l'armoire électrique

ESS 20 - Graduateur à 5 niveaux (Marche/Arrêt, 5 vitesses).

S1 - Inverseur (évacuation / insufflation)

* - Gaine uniquement pour volet MK...



Prédécesseur - Successeur

ENR 20 - Prédécesseur

Type de produit Nom Réf. Action
Ventilateur mural encastrable ENR 20 N'est plus disponible 0081.0304
  • Sur les bulletins
Ventilateur mural encastrable ETR 20 N'est plus disponible 0081.0504
  • Sur les bulletins
