Système à air ambiant aeronom

WRG300

N'est plus disponible
Numéro de référence : 0082.0037
Fabricant : MAICO
Appareils de ventilation centralisés et décentralisés à récupération de chaleur, appareils d'évacuation d'air... plus d'informations
Exemples d'utilisation: Maison passive
Fiche de données produit
WRG300 IM0022786.PNG Appareils de ventilation centralisés et décentralisés à récupération de chaleur, appareils d'évacuation d'air centralisés, systèmes de ventilation à gaine ronde

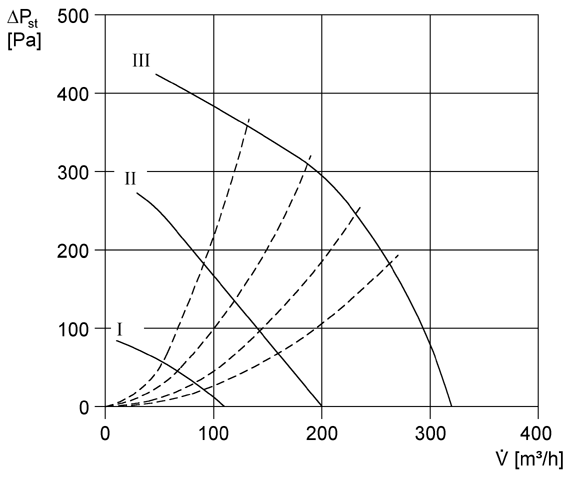

Courbe caractéristique

WRG300 - Courbe caractéristique

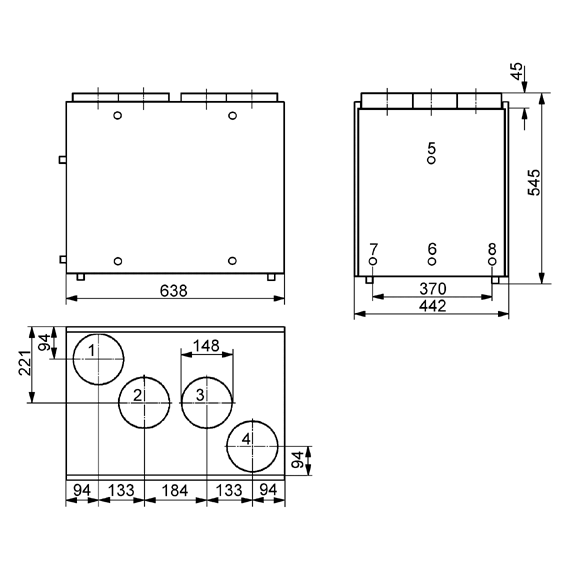

Dessin coté

WRG300 - Dessin coté [mm]

Caractéristiques techniques

WRG300 - Caractéristiques techniques

Article WRG300
Vitesse de rotation 2.070 1/min
Type de tension Courant alternatif
Tension de service 230 V
Fréquence secteur 60 Hz
Consommation 30 W / 50 W / 95 W
IMax 6,9 A
Type de protection IP 00
Fiche de raccordement électrique Fiche à contact de protection
Lieu d'installation Cave / Combles / Jambage / Local utilitaire domestique / Chaufferie
Boîtier matériau Tôle d’acier, galvanisée
Couleur blanc pur, similaire RAL 9010
Poids 80 kg
Classe de filtre G3 / F7
Diamètre de raccordement 160 mm
Taux de disponibilité de la chaleur 92 %
Type de construction de l'échangeur de chaleur Rotor de condensation
Unité de conditionnement 1 pièce
Référence 0082.0037



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Total

LWA2, haut (dB(A))

29

34

29

33

24

22

20

16

38

LWA5, haut (dB(A))

28

37

39

40

40

40

34

26

48

LWA6, haut (dB(A))

18

27

26

31

39

26

17

8

41

LWA2= niveau sonore du boîtier en dB.

LWA5= niveau sonore de l'aspiration libre en dB.

LWA6= niveau sonore du soufflage libre en dB.

Accessoires

WRG300 - Accessoires

Accessoires spécifiques

Type de produit Nom Réf. Prix*(EUR) Action
Silencieux tubulaire RSR 16-1 0092.0595 sur demande
  • Sur les bulletins
Réchauffeur d'air électrique ERH 16-2 0082.0102 sur demande
  • Sur les bulletins
Réchauffeur d'air à eau WRH 16-2 0082.0118 sur demande
  • Sur les bulletins
Filtre à air, rechange ZF 300 0093.0696 sur demande
  • Sur les bulletins
Silencieux tubulaire RSR 16 N'est plus disponible 0092.0314 sur demande
  • Sur les bulletins
Support mural WSK 250 N'est plus disponible 0018.0223 sur demande
  • Sur les bulletins
Filtre à air TFE 16 N'est plus disponible 0149.0042 sur demande
  • Sur les bulletins
Hygrostat HY 5 N'est plus disponible 0157.0123 sur demande
  • Sur les bulletins
Hygrostat HY 5 I N'est plus disponible 0157.0125 sur demande
  • Sur les bulletins

Description du produit

Description duproduit

WRG300

description rapide

Appareils de ventilation centralisés et décentralisés à récupération de chaleur, appareils d'évacuation d'air centralisés, systèmes de ventilation à gaine ronde

Description du produit

Caractéristiques

  • Taux de mise à disposition de chaleur de 92 %.
  • Régulation automatique du débit d'air pour un débit d'air constant.
  • Particulièrement économique en énergie grâce aux moteurs à courant continu.
  • Boîtier métallique galvanisé, à revêtement pulvérulent selon RAL 9010, construction en sandwich avec isolation thermique intégrée.
  • Système de filtrage intégré avec filtre grossier (G3) et filtre à poussière (F7) dans l'air extérieur, filtre grossier (G3) dans l'air sortant. Remplacement des filtres en tissu possible sans outils.
  • Surveillance électronique de filtres avec message de remplacement de filtres sur le module de commande.
  • 4 raccords tubulaires DN 160 avec joint à lèvre en caoutchouc sur le dessus de l'appareil. Pour le raccordement direct de silencieux tubulaires.
  • Commande par module de commande dans la pièce d'habitation.
  • Module de commande pour la sélection des niveaux de ventilation, minuterie, affichage d'encrassement du filtre.

Échangeur de chaleur

  • Échangeur de chaleur à courants croisés en matière plastique (PS).
  • Démontage aisé de l'échangeur de chaleur pour le nettoyer à l'eau.

Protection contre le gel

  • Les systèmes de récupération de chaleur doivent systématiquement être combinés avec un échangeur de chaleur géothermique ou un chauffage électrique de protection contre le gel afin de garantir un fonctionnement parfait même en présence de températures basses. L'échangeur de chaleur géothermique assure en plus une puissance de chauffage supplémentaire en hiver et une capacité de refroidissement supplémentaire en été.

Ventilateur de récupération de chaleur

  • 2 ventilateurs centrifuges pour courant continu avec convertisseur intégré, un ventilateur pour l'air entrant et un pour l'air sortant.
  • 3 niveaux de ventilation : 1 = position économique, 2 = niveau normal, 3 = niveau élevé.

Consignes pour le montage

  • Montage nécessaire au mur ou sur plate-forme pour garantir l'accès au raccordement pour condensats.
  • À poser ou à suspendre au mur avec une console : dans la cave, sous les combles ou dans un local technique.
  • La face avant peut se dévisser.

Evacuation des condensats

  • L'évacuation des condensats s'effectue dans le fond de l'appareil à l'aide d'un tuyau souple (DN 1/2") à raccorder à un siphon.

Sommaire

Schémas de branchement

WRG300 - Schémas de branchement

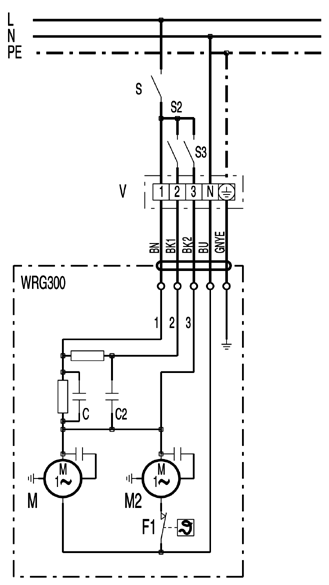

WRG 300

S1 Marche / Arrêt

S2 WRG au niveau 2

S3 WRG au niveau 3

V1 Distributeur (à fournir par le client)

M1 Ventilateur d'air sortant

M2 Ventilateur d'air entrant

F1 Protection contre le gel

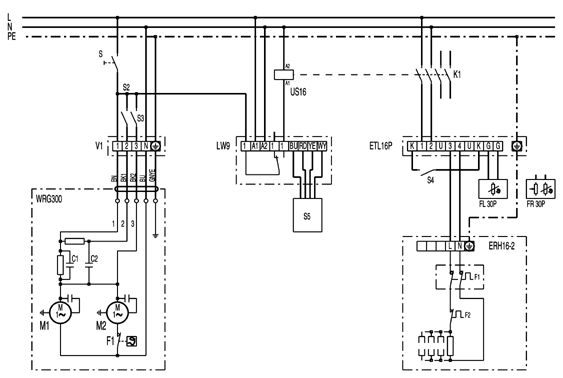

WRG 300 avec ERH 16-2 et ETL 16 P

S1 Installation Marche

US 16/K1 Libération du chauffage

S2 WRG 300 au niveau 2

S3 WRG 300 au niveau 3

V1 Distributeur (à fournir par le client)

WRG 300 Récupérateur de chaleur (1 = niveau 1 [économique], 2 = niveau 2 [moyen], 3 = niveau 3 [élevé])

M1 Ventilateur d'air sortant

M2 Ventilateur d'air entrant

LW 9 Contrôleur de débit d'air (en position N)

ETL 16 P Régulateur électrique de la température

FL 30 P Sonde pour gaine rectangulaire

FR 30 P Sonde pour pièce avec régulateur de la valeur de consigne

S4 Abaissement nocturne

ERH 16-2 Réchauffeur d'air électrique

F1 Limiteur de température

F2 Limiteur de température de sécurité

S5 Détecteur

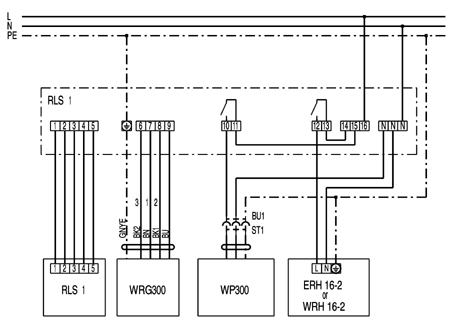

WRG 300 avec RLS 1, WP 300 et ERH 16-2

TH 10 Thermostat : protection contre le gel

R1 Sonde d'air extérieur (température d'entrée) Montage : gaine d'air extérieur, à proximité du mur extérieur / côté nord

WRG 300 K Récupérateur de chaleur

M1 Ventilateur d'air sortant

M2 Ventilateur d'air entrant

F1 Protection contre le gel, doit être court-circuité par le client dans le récupérateur de chaleur WRG 300 aux bornes M2 et M4 ! Voir schéma de branchement WRG 300 K

WP 300 K Pompe à chaleur

P1 Pressostat (protection contre les pressions excessives)

T1 Protection contre le gel (évaporateur)

Y1 Vanne d'inversion Refroidissement/chauffage

M1 Compresseur

BU1 Prise à contact de protection (à fournir par le client)

* Pont à câbler par le client entre les bornes M2 et M4
