Réchauffeur d'air AIROTHERM
DTH 35
N'est plus disponibleFabricant : MAICO
Réchauffeur d'air électrique pour le système modulaire AIROTHERM
Fiche de données produit
Courbe caractéristique
Dessin coté

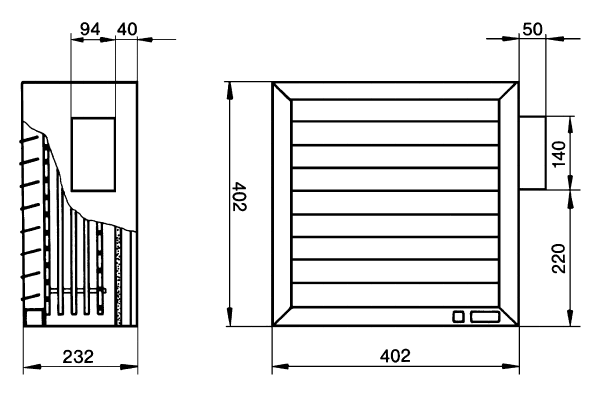

DTH 35 - Dessin coté [mm]
Caractéristiques techniques
DTH 35 - Caractéristiques techniques
Accessoires / Accessoires de
DTH 35 - Accessoires / Accessoires de
Accessoires spécifiques
| Type de produit | Nom | Réf. | Prix*(EUR) | Action |
|---|---|---|---|---|
| Filtre à air, rechange | ZF 35 | 0093.0207 | sur demande | |
| Ventilateur AIROTHERM | DZF 35/6 BH N'est plus disponible | 0085.0030 | sur demande | |
| Ventilateur AIROTHERM | DZF 35/4 BH N'est plus disponible | 0085.0031 | sur demande | |
| Ventilateur AIROTHERM | DZF 35/84 BH N'est plus disponible | 0085.0032 | sur demande | |
| Ventilateur AIROTHERM | DZF 35/64 BH N'est plus disponible | 0085.0033 | sur demande |
Fait partie des accessoires spéciaux de
| Type de produit | Nom | Réf. | Prix*(EUR) | Action |
|---|---|---|---|---|
| Ventilateur AIROTHERM | Système modulaire AIROTHERM | - | - | - |
Description du produit
Description duproduit
description rapide
Réchauffeur d'air électrique pour le système modulaire AIROTHERMDescription du produit
Branchement électrique
- Branchement électrique dans le coffret de raccordement de l'appareil.
Caractéristiques
- Chauffage à 3 niveaux à partir de grilles de chauffage rayonnantes sombres à haut rendement : commutables à 2 kW, 4 kW ou 6 kW.
- Solide boîtier en tôle d’acier galvanisé, vernissage à effet de bosselage, gris clair.
- Lamelles réglables individuellement pour la régulation du sens de l'écoulement.
- Protection thermique contre les surcharges en série.
- Témoin lumineux de fonctionnement du chauffage.
- Avec cartouche filtrante facile à remplacer conforme à DIN EN 779, classe G3. Un filtre de rechange ZF 35 est joint à l'appareil.
Consignes de sécurité
- Antiparasité.
- Avec grille chauffante à substrat sans amiante.
Schémas de branchement
DTH 35 - Schémas de branchement

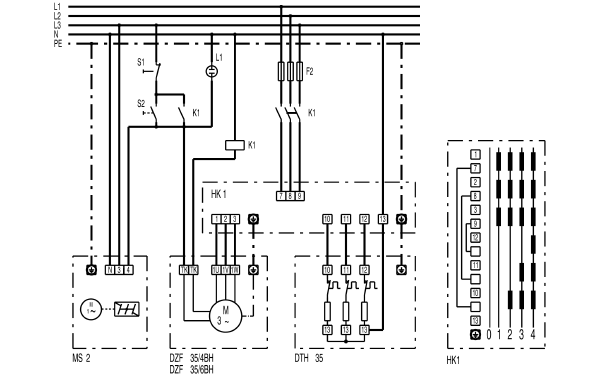

DTH 35 avec ventilateur DZF 35/... BH, une seule vitesse
S1 Touche d'arrêt de l'équipement
S2 Touche de mise en marche de l'équipement
L1 Témoin lumineux Installation Marche
K1 Contacteur US16
HK 1 Commutateur combiné (5 positions) (0 = arrêt 1 = marche (sans chauffage) 2 = marche (niveau de chauffage 1) 3 = marche (niveau de chauffage 2) 4 = marche (niveau de chauffage 3))
DTH 35 Réchauffeur d'air frais
MS 2 Volet avec servomoteur
DZF 35.. Ventilateur DZF 35/4 BH ou DZF 35/6 BH

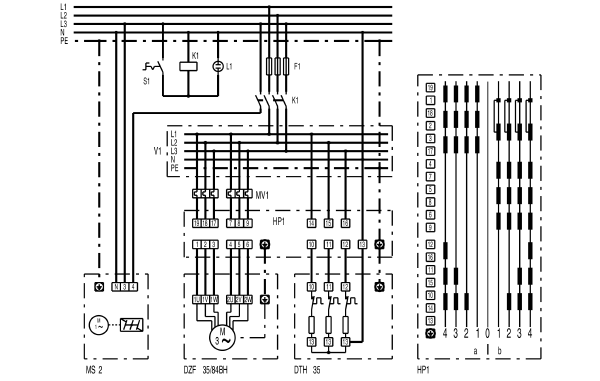

DTH 35 avec ventilateur DZF 35/84 BH, deux vitesses de rotation, branchement Dahlander
S1 Interrupteur Marche/Arrêt de l'équipement
L1 Témoin lumineux Installation Marche
K1 Contacteur US16
V1 Distributeur (à installer par le client)
MV 1 Disjoncteur de protection (à installer par le client)
HP 1 Commutateur combiné (9 positions) (a = lent b = rapide 0 = arrêt 1 = marche, sans chauffage, lent/rapide 2 = marche, niveau de chauffage 1, lent/rapide 3 = marche, niveau de chauffage 2, lent/rapide 4 = marche, niveau de chauffage 3, lent/rapide)
MS 2 Servomoteur pour volet de fermeture
DTH 35 Réchauffeur d'air frais
DZF 35.. Ventilateur DZF 35/84 BH (branchement Dahlander)

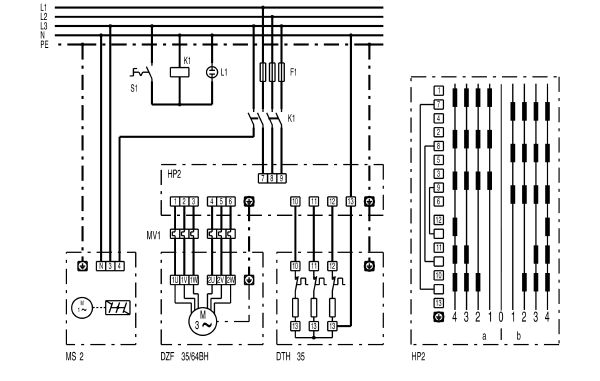

DTH 35 avec DZF 35/64 BH, deux vitesses de rotation, enroulements séparés
S1 Interrupteur Marche/Arrêt de l'équipement
L1 Témoin lumineux Installation Marche
K1 Contacteur US 16
V1 Distributeur (à installer par le client)
MV 1 Disjoncteur-protecteur motuer (à installer par le client)
HP 2 Commutateur combiné (9 positions) (a = lent b = rapide 0 = arrêt 1 = marche, sans chauffage, lent/rapide 2 = marche, niveau de chauffage 1, lent/rapide 3 = marche, niveau de chauffage 2, lent/rapide 4 = marche, niveau de chauffage 3, lent/rapide)
MS2 Servomoteur pour volet de fermeture
DTH 35 Réchauffeur d'air frais
DZF 35.. Ventilateur DZF 35/64 BH (enroulements séparés)
Téléchargements / Vidéos
DTH 35 - Téléchargements / Vidéos
Prédécesseur - Successeur
