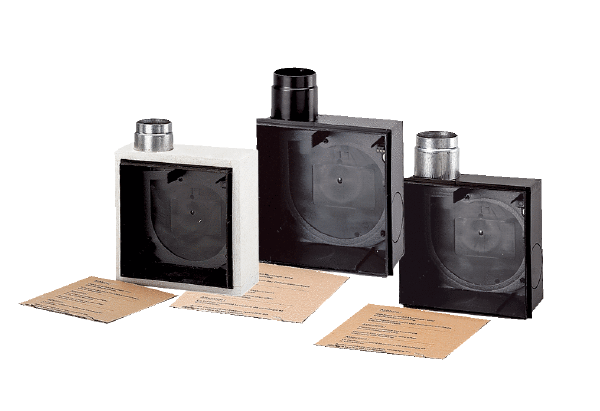

Boîtier encastré ER-UP/G, -UPD, -UPB

Boîtier encastré pour tous les systèmes de protection anti-incendie avec inserts de ventilateur à technologie AC ou éléments d'air sortant Centro

Vous pouvez ci-dessous comparer directement les produits que vous avez sélectionnés. Les marquages bleus soulignent les différences entre les produits.

Article	ER - UP/G	ER - UPD	ER - UPB	ER - UPB/R	ER - UPB/L	ER - UPB/U
	Détails du produit	Détails du produit	Détails du produit	Détails du produit	Détails du produit	Détails du produit
Mémos

Article

ER - UP/G

Boîtier encastré avec raccord de soufflage en plastique pour recevoir un ventilateur ER 60 / ER 100 ou un élément d'air sortant Centro-M / Centro-E / Centro-H, raccordement de pièce secondaire à droite/à gauche/en bas possible␍

ER - UPD

Boîtier encastré avec dispositif d'arrêt anti-incendie pour recevoir un ventilateur ER 60 / ER 100 ou un élément d'air sortant Centro-M / Centro-E / Centro-H, raccordement de pièce secondaire à droite/à gauche/en bas possible

ER - UPB

Boîtier encastré de protection anti-incendie avec dispositif d'arrêt anti-incendie pour tous les systèmes de protection anti-incendie abritant l'insert de ventilateur ER 60 / ER100 ou l'élément d'air sortant Centro-M / Centro-E / Centro-H

ER - UPB/R

ER - UPB/L

Boîtier encastré de protection anti-incendie avec dispositif d'arrêt anti-incendie pour tous les systèmes de protection anti-incendie abritant l'insert de ventilateur ER 60 / ER 100 ou l'élément d'air sortant Centro-M / Centro-E / Centro-H, raccordement de pièce secondaire à gauche

ER - UPB/U

Boîtier encastré de protection anti-incendie avec dispositif d'arrêt anti-incendie pour tous les systèmes de protection anti-incendie abritant l'insert de ventilateur ER 60 / ER 100 ou l'élément d'air sortant Centro-M / Centro-E / Centro-H, raccordement de pièce secondaire en bas

Article	ER - UP/G	ER - UPD	ER - UPB	ER - UPB/R	ER - UPB/L	ER - UPB/U
	Détails du produit	Détails du produit	Détails du produit	Détails du produit	Détails du produit	Détails du produit

Type de produit	Boîtier pour montage encastré	Boîtier pour montage encastré	Boîtier pour montage encastré	Boîtier pour montage encastré	Boîtier pour montage encastré	Boîtier pour montage encastré
Numéro de référence :	0093.0995	0093.0972	0093.0968	0093.0969	0093.0970	0093.0971
Modèle	Raccord de soufflage latéral en plastique avec clapet anti-retour automatique en plastique, sans boîtier de protection anti-incendie, raccordement de pièce secondaire à droite / à gauche / en bas possible	Raccord de soufflage latéral métallique avec clapet d'arrêt métallique avec dispositif de déclenchement automatique, sans boîtier de protection anti-incendie, raccordement de pièce secondaire à droite / à gauche / en bas possible	Raccord de soufflage latéral métallique avec clapet d'arrêt métallique avec dispositif de déclenchement automatique, avec boîtier de protection anti-incendie, aucun raccordement de pièce secondaire n'est possible	Raccord de soufflage latéral métallique avec clapet d'arrêt métallique avec dispositif de déclenchement automatique, avec boîtier de protection anti-incendie, raccordement de pièce secondaire à droite	Raccord de soufflage latéral métallique avec clapet d'arrêt métallique avec dispositif de déclenchement automatique, avec boîtier de protection anti-incendie, raccordement de pièce secondaire à gauche	Raccord de soufflage latéral métallique avec clapet d'arrêt métallique avec dispositif de déclenchement automatique, avec boîtier de protection anti-incendie, raccordement de pièce secondaire en bas
Sens de l'air	Évacuation d'air	Évacuation d'air	Évacuation d'air	Évacuation d'air	Évacuation d'air	Évacuation d'air
Lieu de montage	Mur / Plafond	Mur / Plafond	Mur / Plafond	Mur / Plafond	Mur / Plafond	Mur / Plafond
Mode de montage	Montage encastré	Montage encastré	Montage encastré	Montage encastré	Montage encastré	Montage encastré
Matériau	Matière plastique	Matière plastique	Matière plastique	Matière plastique	Matière plastique	Matière plastique
Couleur	noir	noir	noir	noir	noir	noir
Poids	0,48 kg	0,66 kg	2,59 kg	2,67 kg	2,54 kg	2,52 kg
Poids avec emballage	0,74 kg	0,93 kg	2,9 kg	3,14 kg	3,01 kg	3,01 kg
Protection incendie	non	oui	oui	oui	oui	oui
Direction de soufflage	latéral	latéral	latéral	latéral	latéral	latéral
Diamètre de raccordement	75 mm / 80 mm	75 mm / 80 mm	75 mm / 80 mm	75 mm / 80 mm	75 mm / 80 mm	75 mm / 80 mm
Largeur	225 mm	225 mm	249 mm	249 mm	249 mm	249 mm
Hauteur	225 mm	225 mm	249 mm	249 mm	249 mm	249 mm
Profondeur	108 mm	108 mm	120 mm	120 mm	120 mm	120 mm
Largeur avec emballage	320 mm	310 mm	285 mm	350 mm	350 mm	415 mm
Hauteur avec emballage	240 mm	240 mm	350 mm	350 mm	350 mm	280 mm
Profondeur avec emballage	130 mm	120 mm	140 mm	125 mm	125 mm	130 mm
Numéro d'homologation	Z-51.1-7	Z-51.1-46	Z-51.1-46	Z-51.1-46	Z-51.1-46	Z-51.1-46
Unité de conditionnement	1 pièce	1 pièce	1 pièce	1 pièce	1 pièce	1 pièce
Gamme	B	B	B	B	B	B
GTIN (EAN)	4012799939955	4012799939726	4012799939689	4012799939696	4012799939702	4012799939719
Dispositif d'arrêt	aucune indication	intégré	intégré	intégré	intégré	intégré

* Les marquages bleus soulignent les différences entre les produits.
