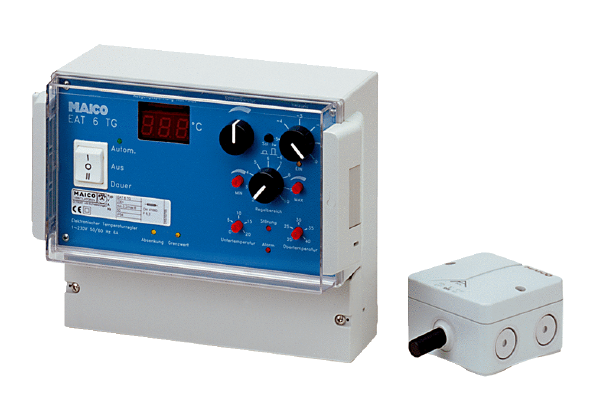

Système de régulation de température
EAT 6 TG
Produit de fin de sérieFabricant : MAICO
Régulateur de température pour la commande de ventilateurs à courant alternatif avec affichage numérique de la... plus d'informations
Fiche de données produit
Courbe caractéristique
Dessin coté
Caractéristiques techniques
EAT 6 TG - Caractéristiques techniques
Accessoires / Accessoires de
EAT 6 TG - Accessoires / Accessoires de
Accessoires spécifiques
| Type de produit | Nom | Réf. | Prix*(EUR) | Action |
|---|---|---|---|---|
| Système de régulation de température, élément de charge | EALT 6 N'est plus disponible | 0157.0756 | sur demande |
Fait partie des accessoires généraux de
Description du produit
Description duproduit
description rapide
Régulateur de température pour la commande de ventilateurs à courant alternatif avec affichage numérique de la température réelle et théorique, affichage analogique de la tension de sortie, sortie pour signal d'alarme en cas de température trop élevée ou trop basse, de chute de tension et d'aide au démarrage du moteurDescription du produit
- Régulateur de température électrique à 2 points pour la commande de ventilateurs à courant alternatif.
- Avec sortie 0 V à 10 V pour d'autres composants du système, p. ex. convertisseur de fréquence MFU ou GLT.
- Avec indication numérique de la température réelle et de consigne.
- Avec indication analogique de la tension de sortie.
- Avec thermostat de chauffage pour la commande d'un réchauffeur d'air.
- Avec sortie alarme en cas de température excessive ou insuffisante et en cas de panne de courant. Contacts secs de repos et de travail.
- Avec aide au démarrage du moteur : Démarrage forcé à la vitesse maximale. La vitesse est réduite à la valeur de consigne lorsque le démarrage a réussi.
- Plage proportionnelle : 2 K à 10 K.
- Sonde de température fournie.
- Principe de fonctionnement : Commande par hachage de phase.
- La technique du hachage de phase peut être responsable de bourdonnements dus aux lois physiques à bas régime. Pour les locaux qui exigent un ventilateur à fonctionnement silencieux, il convient par conséquent d'utiliser des transformateurs à 5 plots pour le réglage de la vitesse.

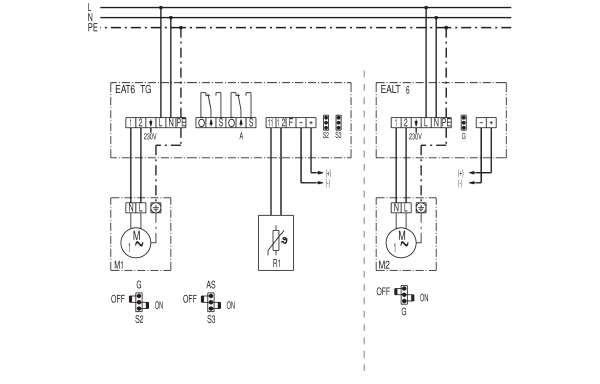

Schémas de branchement
EAT 6 TG - Schémas de branchement
EAT 6 TG - Régulateur de température
R1 - Sonde de température
M1 - Ventilateur 1
EAT 6 - Elément de puissance
M2 - Ventilateur 2
G - Valeur limite
AS - Abaissement
A - Alarme
