Ventilateur centrifuge pour mur extérieur

AWV 15/2 EC

Nouveauté
Numéro de référence : 0073.0597
Fabricant : MAICO
Ventilateur centrifuge pour mur extérieur, DN 150, débit d'air 527 m³/h, moteur à technologie EC
Exemples d'utilisation: Aspiration mécanique, Lieu de travail, Local professionnel
Fiche de données produit
AWV 15/2 EC IM0009893.PNG Ventilateur centrifuge pour mur extérieur, DN 150, débit d'air 527 m³/h, moteur à technologie EC

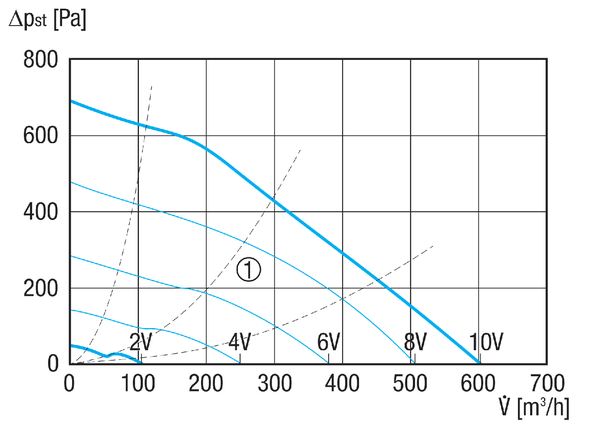

Courbe caractéristique

AWV 15/2 EC - Courbe caractéristique

  1. Courbes caractéristiques auxiliaires de tension de commande de 2 à 10 V

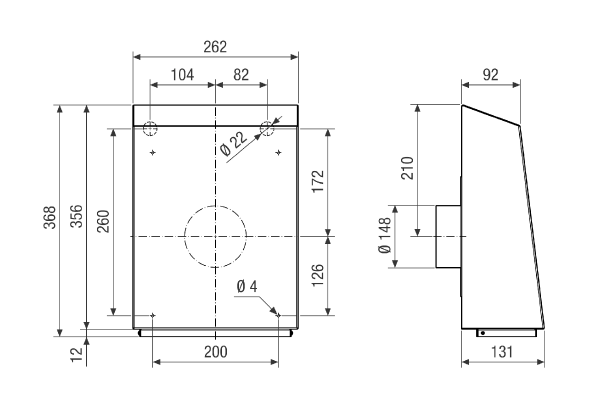

Dessin coté

AWV 15/2 EC - Dessin coté [mm]

Caractéristiques techniques

AWV 15/2 EC - Caractéristiques techniques

Article AWV 15/2 EC
Débit d'air 605 m³/h
Vitesse de rotation 3.395 1/min
Type de turbine centrifuge
Vitesse variable
Réversibilité
Type de tension Courant alternatif
Tension de service 230 V
Fréquence secteur 50 Hz / 60 Hz
Puissance nominale 122 W
IMax 0,79 A
Type de protection IP X4
Classe de température F
Lieu de montage Mur extérieur
Position d'installation vertical / horizontal
Matériau Tôle d’acier, galvanisée
Boîtier matériau Tôle d’acier, poudrée
Couleur blanc
Poids 5,3 kg
Poids avec emballage 5,6 kg
Largeur nominale 150 mm
Largeur 260 mm
Hauteur 355 mm
Profondeur 131 mm
Largeur avec emballage 275 mm
Hauteur avec emballage 385 mm
Profondeur avec emballage 175 mm
Température des fluides à Imax -20 °C jusqu'au 60 °C
Unité de conditionnement 1 pièce
Gamme E
GTIN (EAN) 4012799735977
Référence 0073.0597



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Total

LWA3, S3 (dB(A))

75

LWA3

Accessoires

Description du produit

Description duproduit

AWV 15/2 EC

description rapide

Ventilateur centrifuge pour mur extérieur, DN 150, débit d'air 527 m³/h, moteur à technologie EC

Description du produit

Caractéristiques

  • Refoulement de débits d'air faibles à moyens en présence de résistances élevées.
  • Idéal pour les réhabilitations et l'installation ultérieure en raison du montage extérieur.
  • Taux de rendement optimal, faibles coûts d'entretien.
  • Turbines centrifuges en plastique à pales recourbées en arrière.
  • Pièce de raccordement côté aspiration pour montage aux gaines d'air.
  • Volet de fermeture intégré.
  • Matériau du boîtier : en tôle d'acier à revêtement pulvérulent.

Moteur

  • Moteur EC monté sur roulement à billes, convient pour un fonctionnement continu.
  • À vitesse variable.
  • Protection thermique contre les surcharges.
  • Type de protection IP X4.

Consignes de montage

  • Pour montage au mur extérieur.

Branchement électrique

  • Raccordement au bornier dans le boîtier.

Consignes de sécurité

  • Le ventilateur ne doit être mis en marche que si la protection de la turbine contre les contacts est garantie pour des ventilateurs à aspiration libre conformément à DIN EN ISO 13857.

Sommaire

Schémas de branchement

AWV 15/2 EC - Schémas de branchement

Vitesse réglable


Vitesse réglable par potentiomètre


Vitesse maximale
