DSK 31 EC - Courbe caractéristique
Courbes caractéristiques auxiliaires de tension de commande de 1 à 10 V
Ventilateur pour gaine rectangulaire insonorisé
DSK 31 EC
Fabricant : MAICO
Ventilateur centrifuge insonorisé pour gaine rectangulaire, moteur EC, courant alternatif, dimensions de la... plus d'informations
Exemples d'utilisation: Local professionnel, Lieu de travail, Salle d'exposition, Atelier de production, Hall industriel
Fiche de données produit
Courbe caractéristique
Dessin coté

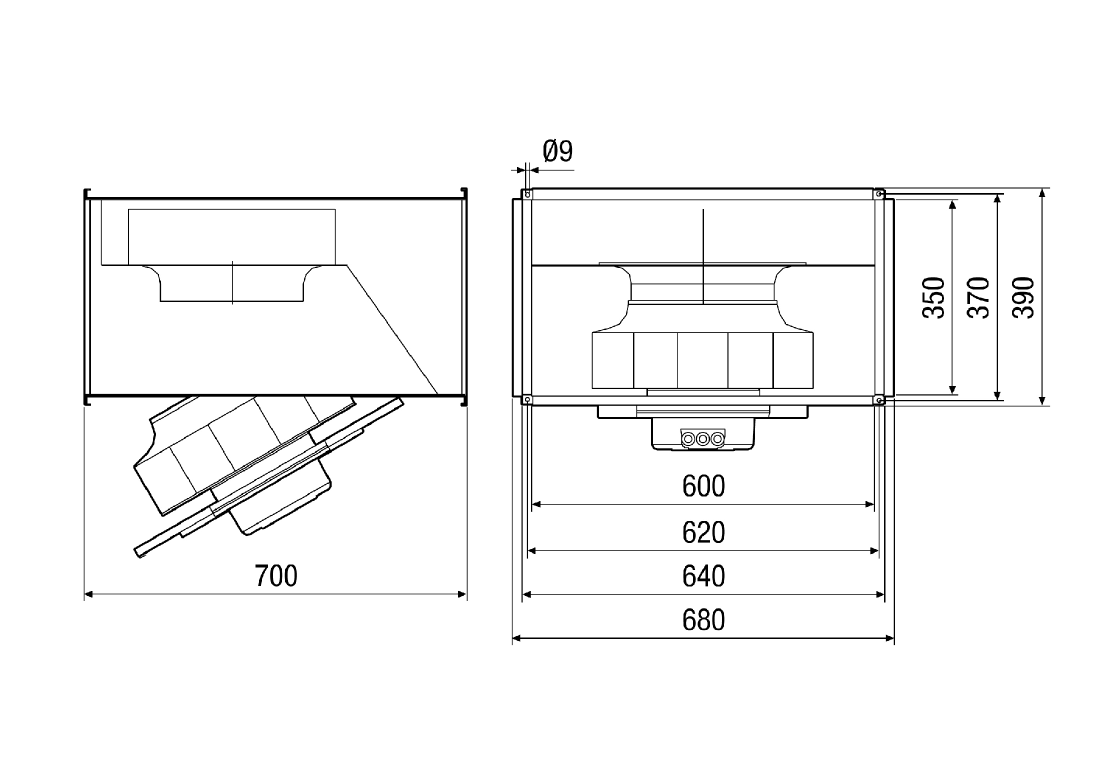

DSK 31 EC - Dessin coté [mm]
Caractéristiques techniques
DSK 31 EC - Caractéristiques techniques
Accessoires
DSK 31 EC - Accessoires
Accessoires divers
Description du produit
Description duproduit
DSK 31 EC
description rapide
Ventilateur centrifuge insonorisé pour gaine rectangulaire, moteur EC, courant alternatif, dimensions de la gaine 600 mm x 350 mmDescription du produit
Caractéristiques
- Montage dans des gaines rectangulaires de ventilation.
- Boîtier galvanisé.
- Avec revêtement insonorisant si le niveau sonore exigé doit être particulièrement faible.
- Faible absorption d'énergie grâce à la technologie EC.
- Encombrement réduit grâce aux dimensions compactes.
- Profilés de bride du côté air aspiré et air comprimé.
- Turbines centrifuges à pales recourbées vers arrière en acier galvanisé (DN 22-DN 35) ou en polypropylène (PP) renforcé par des fibres de verre stabilisées aux UV (DN 50-DN 56).
- La turbine repose sur l'arbre du moteur et est entraînée directement.
- Équilibrage statique et dynamique selon DIN ISO 21940-11, qualité d'équilibrage G6,3.
- Type de protection élevé IP 54.
- Utiliser la manchette de raccordement flexible ELP pour éviter la transmission des vibrations au système à gaine rectangulaire.
Sens de refoulement
- Les sens de refoulement et de rotation sont indiqués par des flèches sur le boîtier du ventilateur.
- Sens de rotation vers la droite vu du côté aspiration.
Moteur
- Moteur conçu pour le fonctionnement continu.
- Moteur EC robuste avec roulement à billes, sans entretien.
- À vitesse variable.
- En mode de commande, la vitesse de rotation peut être réglé en continu par un signal de 0 à 10 V ou un potentiomètre.
- Protection thermique du moteur en série.
- Protection du moteur intégrée par relais d'alarme.
- Affichage de l'état par LED (DN 50-DN 56).
- Interface ModBus RTU intégrée.
- Source de tension 24 V intégrée pour les accessoires en option.
Consignes de montage
- Montage possible en position horizontale et en position verticale.
Branchement électrique
- Sur boîte à bornes ou câble sorti en fonction de la version.
- Fréquence du secteur 50 Hz.
Schémas de branchement
DSK 31 EC - Schémas de branchement
X1 Câble secteur
X2 Câble de commande
5 marron
6 noir
7 jaune
8 bleu
9 vert
10 violet
11 rouge
12 orange
Téléchargements / Vidéos
DSK 31 EC - Téléchargements / Vidéos
Prédécesseur - Successeur
