Ventilateur pour gaine rectangulaire insonorisé
DSK 50/4
N'est plus disponibleFabricant : MAICO
Ventilateur centrifuge insonorisé pour gaine rectangulaire, courant triphasé, dimensions de la gaine 800 mm x... plus d'informations
Exemples d'utilisation: Local professionnel, Lieu de travail, Salle d'exposition, Atelier de production, Hall industriel
Fiche de données produit
Courbe caractéristique
Dessin coté

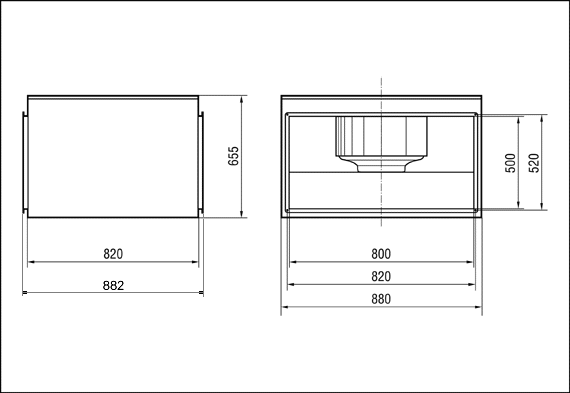

DSK 50/4 - Dessin coté [mm]
Caractéristiques techniques
DSK 50/4 - Caractéristiques techniques
Accessoires
DSK 50/4 - Accessoires
Accessoires divers
Description du produit
Description duproduit
DSK 50/4
description rapide
Ventilateur centrifuge insonorisé pour gaine rectangulaire, courant triphasé, dimensions de la gaine 800 mm x 500 mmDescription du produit
Caractéristiques
- Montage dans des gaines rectangulaires de ventilation.
- Avec laine de roche insonorisante contrecollée de fibres de verre si le niveau sonore exigé doit être particulièrement faible.
- Encombrement réduit grâce aux dimensions compactes.
- Bride profilée du côté air aspiré et air comprimé. Exception : DSK 31/4 sans bride profilée pour le montage de pièces rapportées, les douilles filetées se trouvent directement dans le boîtier.
- Rotors radiaux à pales recourbées vers l'arrière.
- Équilibrage statique et dynamique selon DIN ISO 1940, qualité d'équilibrage 6,3.
- Utiliser des manchettes de raccordement flexibles ELP pour éviter la transmission des vibrations au système à gaine rectangulaire.
Sens de refoulement
- Les sens de refoulement et de rotation sont indiqués par des flèches sur le boîtier du ventilateur.
Moteur
- Moteur conçu pour régime permanent.
- Régulation de vitesse avec convertisseur de fréquence MFU ou transformateur.
- Moteur robuste avec roulement à billes, sans entretien.
- Protection thermique contre les surcharges en série.
- Les branchements sont amenés par contacts secs sur des bornes et doivent être raccordés à un disjoncteur-protecteur moteur MV 25 ou au circuit électrique de commande d'un contacteur.
Consignes pour le montage
- Montage possible dans toutes les positions.
Schémas de branchement
DSK 50/4 - Schémas de branchement
S - Circuit du courant de commande
X - Ponts pour vitesse de rotation élevée
Y - Ponts pour vitesse de rotation faible
DSK avec disjoncteur-protecteur moteur MV 25
U1 - marron
W2 - orange
V1 - gris
U2 - rouge
W1 - noir
V2 - gris
TK - blanc
Téléchargements / Vidéos
DSK 50/4 - Téléchargements / Vidéos
Prédécesseur - Successeur
